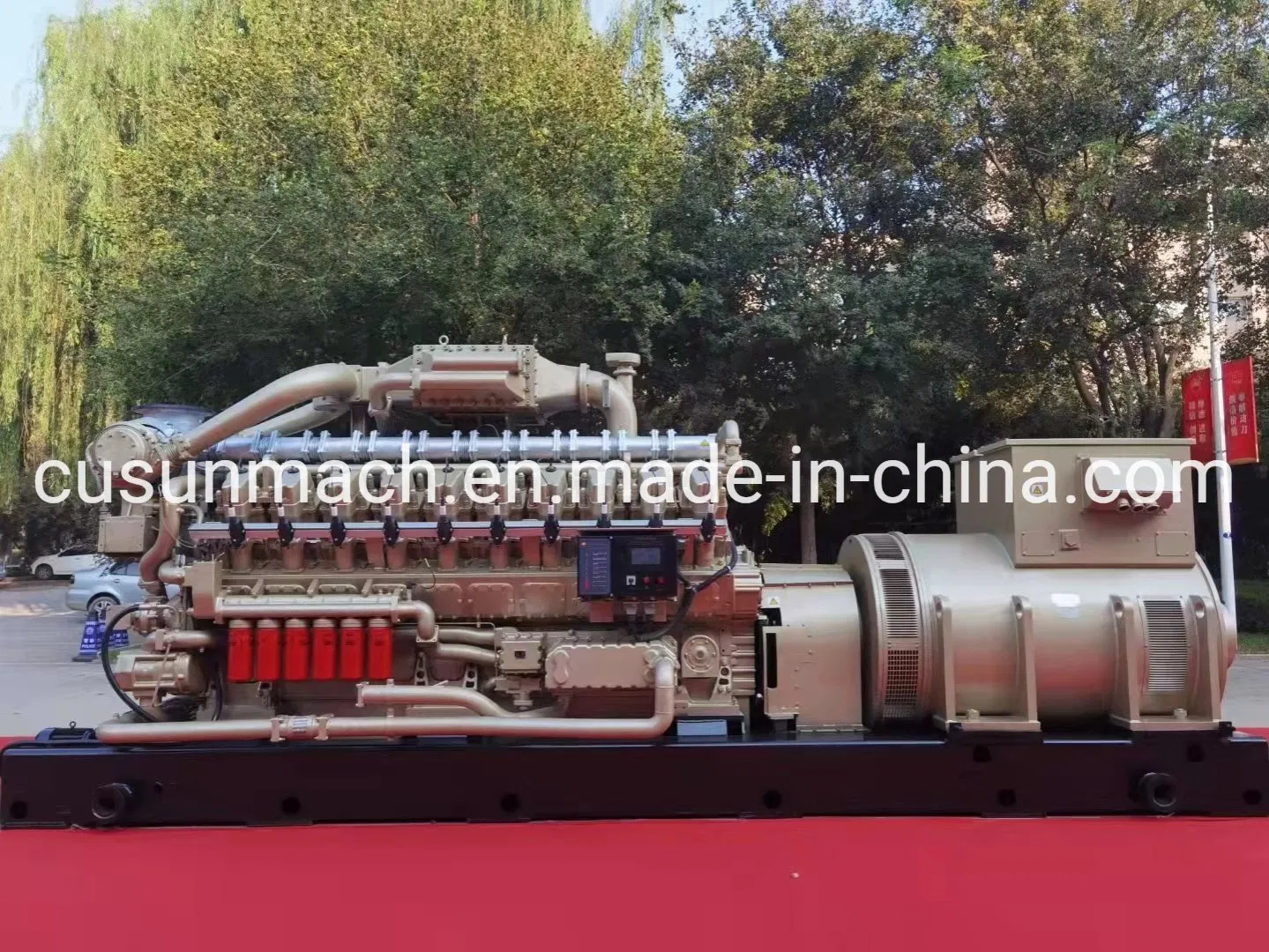

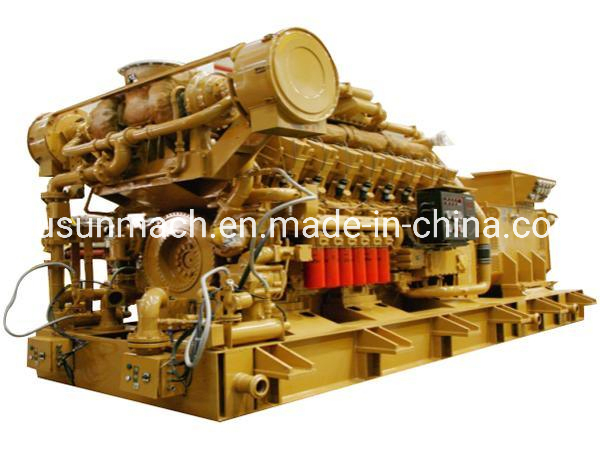

Os conjuntos de geradores de biogás incluem motores alternativos de combustão interna alimentados a biogás, alternadores, partes elétricas, dispositivos de controle de sistemas de refrigeração, sistemas de lubrificação, sistemas de exaustão, sistemas de combustível e equipamentos auxiliares.

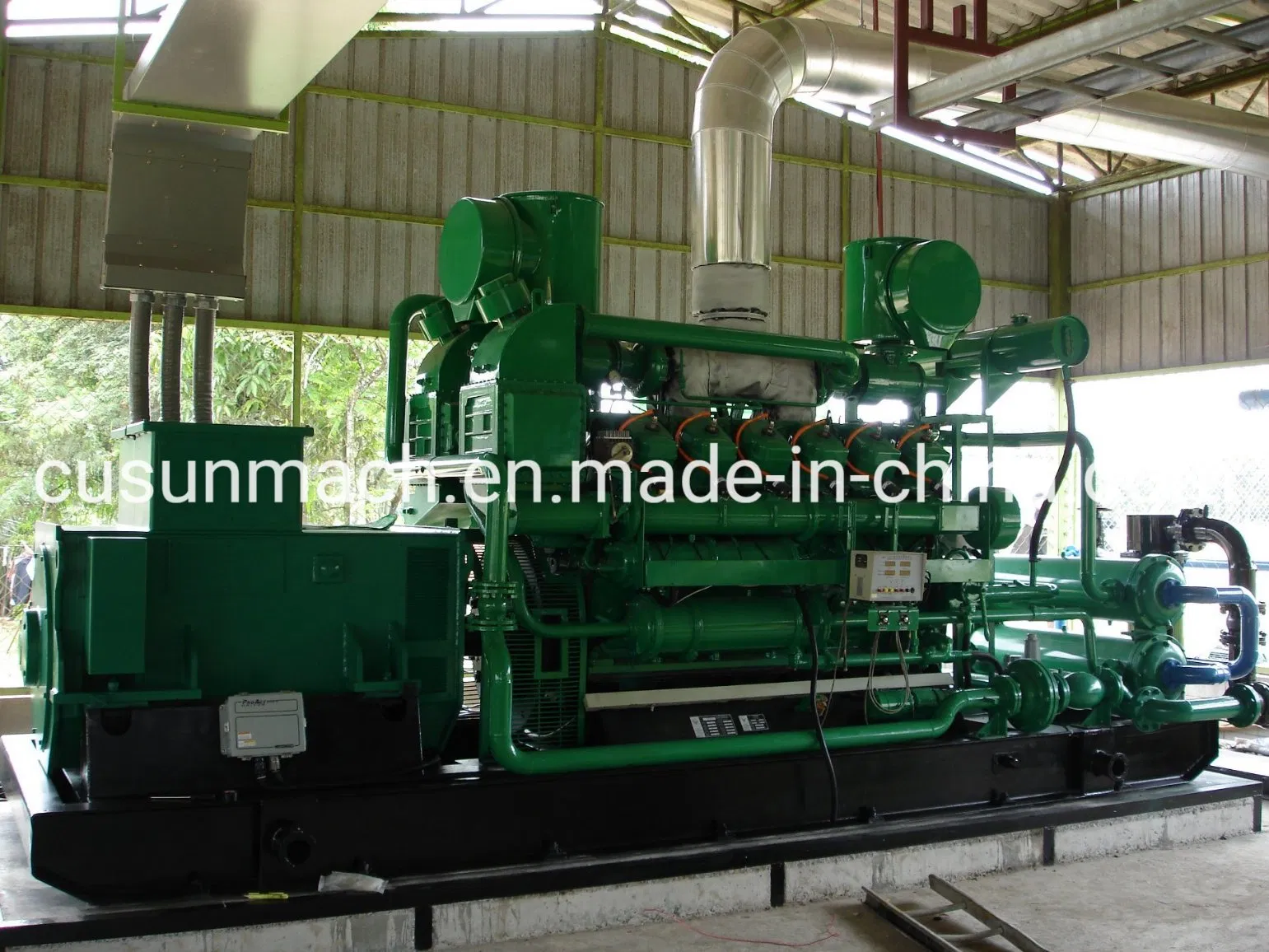

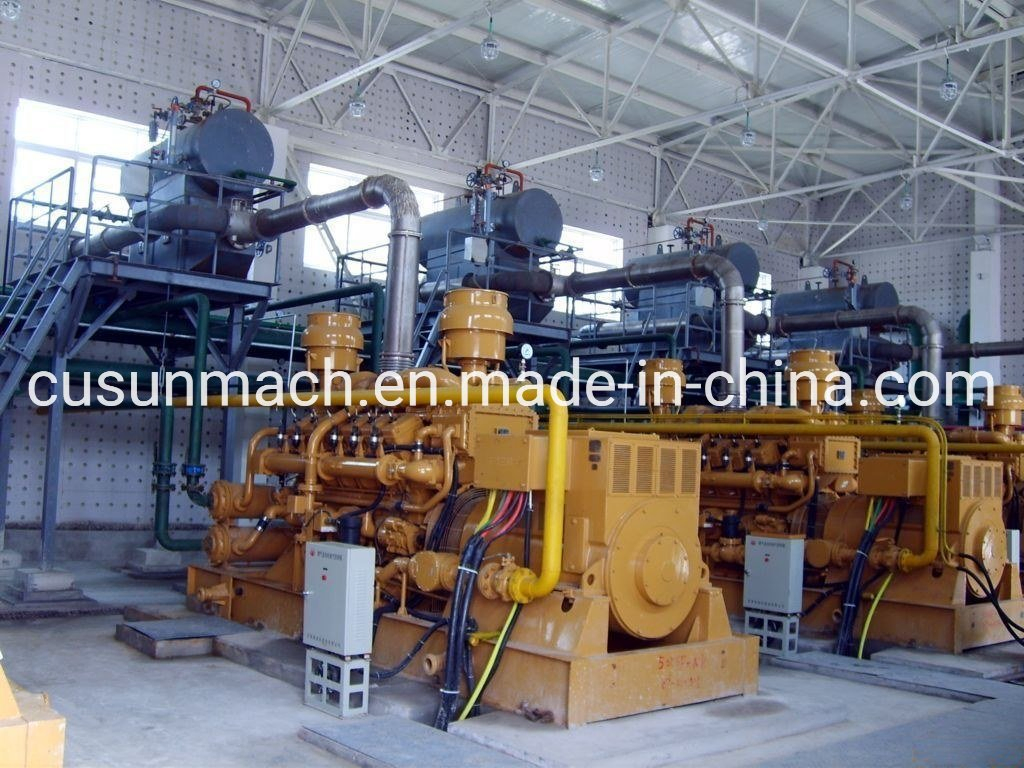

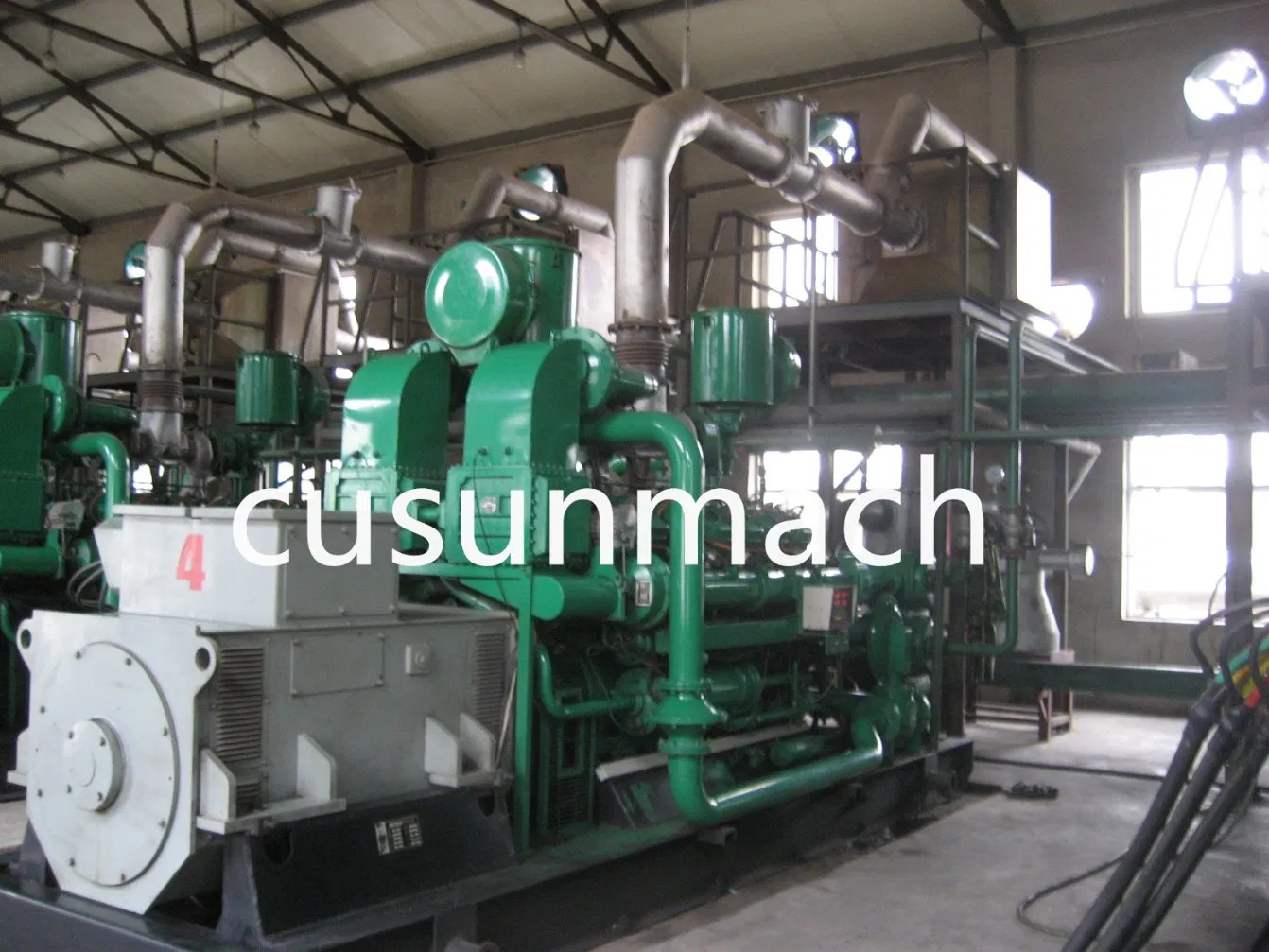

Exceto para o tubo de escape e a panela de escape, todos os componentes são montados sobre um chassi de aço robusto. O gerador é instalado permanentemente de forma fixa, com o chassis de aço devidamente montado sobre uma fundação de concreto estável.
O motor a gás de circuito fechado com controle eletrônico foi desenvolvido com alta tecnologia para otimizar a mistura de combustível e ar a montante do turbocompressor.
O desempenho, a economia de combustível e a confiabilidade deste motor a gás alcançam um nível avançado através da adoção de um modo de mistura externa moderno, tecnologia de controle eletrônico preciso e uma estratégia de queima empobrecida (lean-burn). O sistema é versátil e pode operar com gás natural, biogás, syngas e gás de mina de carvão, adaptando-se a diferentes grupos geradores ou tomadas de força.
Os alternadores síncronos de tensão constante são do tipo autoexcitado, equipados com um regulador eletrônico de tensão integrado ao sistema de excitação. São ideais como unidades principais ou de reserva em instalações terrestres e sistemas navais.
Estrutura: O alternador compreende a máquina principal, o excitador e o sistema de excitação. A máquina principal possui campo magnético rotativo com rotor cilíndrico e enrolamento amortecedor. O excitador opera com armadura giratória, transmitindo energia ao rotor principal através de retificadores rotativos.
O painel de controlo dedicado é estruturado em forma de gabinete e integra controlador, botões de regulação, instrumentos indicadores, proteções e botão de parada de emergência para monitoramento completo.
A regulação de velocidade é controlada eletronicamente através do governador e pode ser ajustada manualmente no painel. A regulação de tensão é automática (AVR). A alimentação elétrica do painel é de DC24V (2 baterias), com carregador integrado internamente.
| Conjunto Gerador de Biogás 500GF N | |
| Modelo de aplicação geral | 500GF-N |
| Modelo do Motor | G12V190ZLTZ-2 |
| Modelo do alternador | IFC6 Series ou equivalente |
| Painel de controle | 500 GPL |
| Tensão nominal | 400V |
| Fator de Potência | 0,8 (indutivo) |
| Frequência nominal | 50/60 Hz |
| Velocidade nominal | 1000/1200rpm |
| Método de arranque | Início 24V DC |
| O método de regulação de tensão | AVR (regulação de tensão automática) |
| Método de velocidade | Governador eletrônico |
| O sistema de ignição | Sistema de ignição digital |
| O método de refrigeração | Refrigeração a água forçada com ventiladores de radiador |
| O método de acoplamento | Acoplamento flexível |
| Dimensão de referência | 5.120 x 2040 x 2778mm (desenho técnico apresentado após contrato) |
| Peso de referência | 14800kg |
| Dados do Motor de Biogás | |
| Modelo | G12V190ZLTZ-2 |
| Tipo do motor | Quatro tempos, vela acendida, arrefecido a água e sobrealimentado |
| O arranjo do cilindro | Tipo V, 60° |
| Bore (Diâmetro) | 190mm |
| Curso | 210mm |
| Deslocação | 71.45L |
| Velocidade nominal | 1000rpm |
| Velocidade de ralenti | 700rpm |
| Consumo de óleo de lubrificação | ≤0.8G/kwh |
| Temperatura de escape (antes do turbocompressor) | ≤650ºC |
| Temperatura de saída de água da camisa | ≤85ºC |
| A temperatura do óleo de lubrificação na bandeja de óleo | ≤90ºC |
| Pressão de óleo na passagem de óleo principal | 400-800kpa |
| Pressão de óleo no turbocompressor | 200-400kpa |
| A regulação da velocidade estabilizada | 0-5% ajustável |
| O método de refrigeração | Refrigeração a água forçada, ventiladores de radiador |
| Método de lubrificação | Pressão e salpicos de lubrificação |
| Método de ignição | Vela de ignição |
| Método de arranque | Início 24V DC |
| Sentido de rotação | Horário (vista do volante do motor) |
| Método de Saída | Saída do volante do motor |
| Dados do Alternador | |
| Modelo | IFC series ou equivalente |
| Capacidade nominal | 625KVA |
| Tensão nominal | 400V |
| Frequência nominal | 50/60 Hz |
| Fator de Potência | 0,8 (indutivo) |
| Velocidade nominal | 1000/1200rpm |
| Classe de proteção | IP23 |
| Classe de isolamento | H |
| Fases e ligação | 3 fases e 4 fios |
| Método de excitação | Sem escova |
| O método de regulação de tensão | Automação AVR |
| Relação de regulação de tensão em estado estacionário | ≤±2,5% |
| Relação de regulação de tensão transiente | ≤+20% (-15%) |
| Tempo de ajuste de tensão | ≤ 1,5 s |
| Relação de flutuação de tensão | ≤1% |
| Relação de regulação da frequência de estado estacionário | 0-5% |
| Relação de regulação de frequência transitória | ≤±10% |
