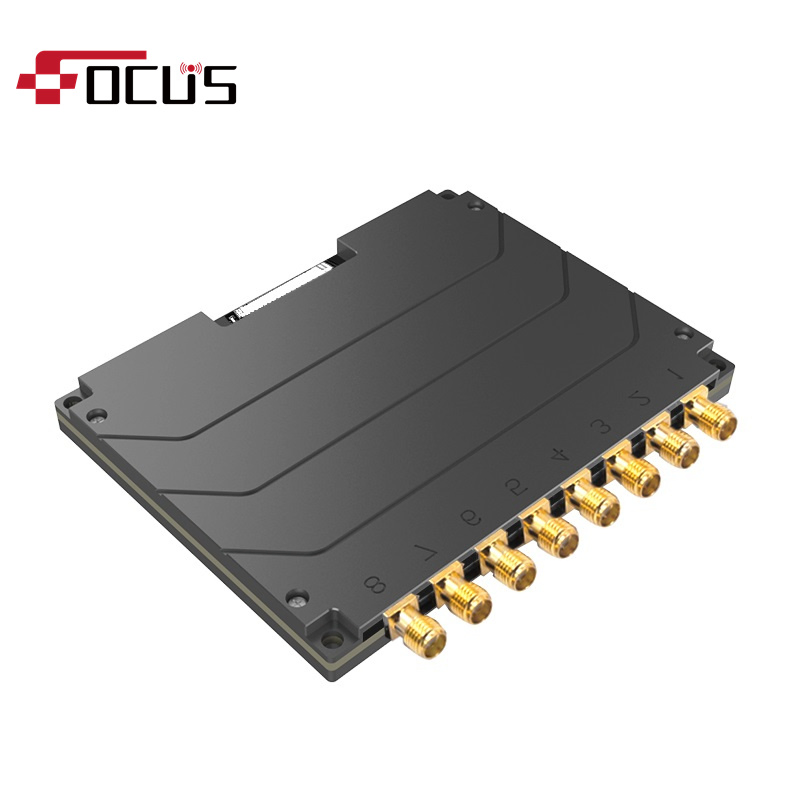

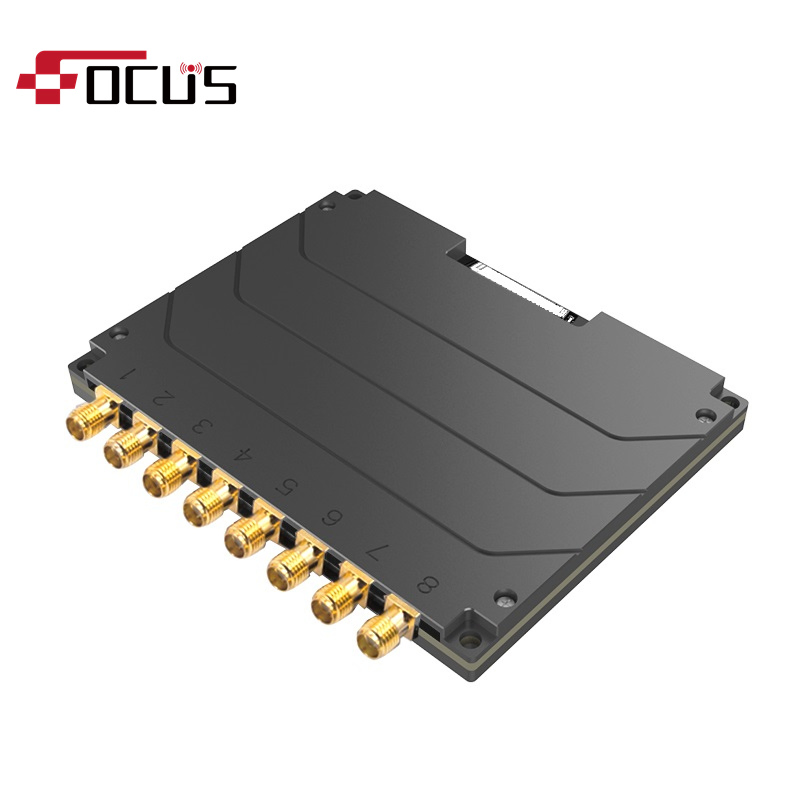

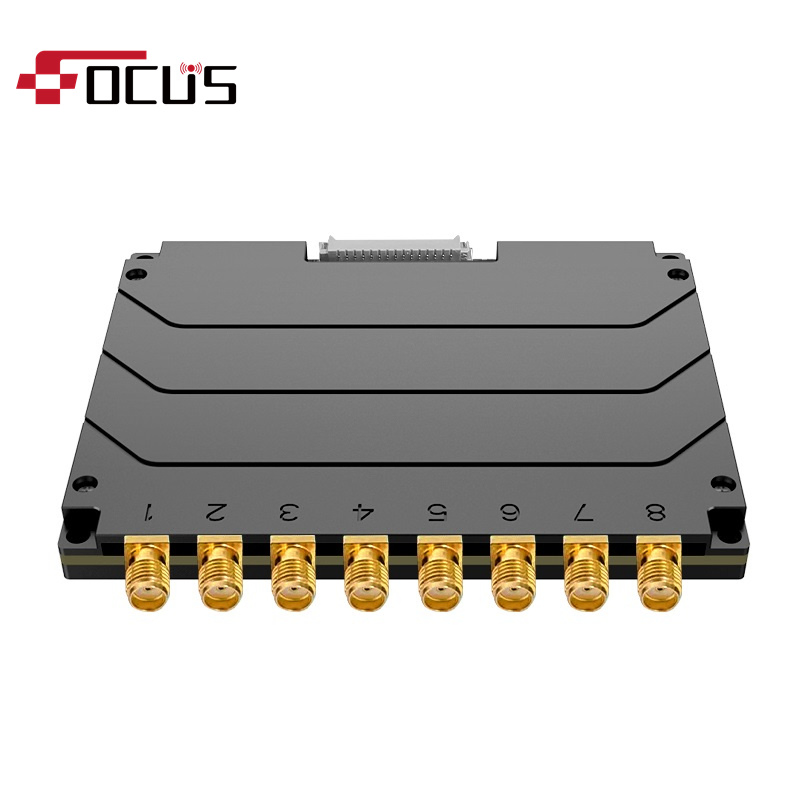

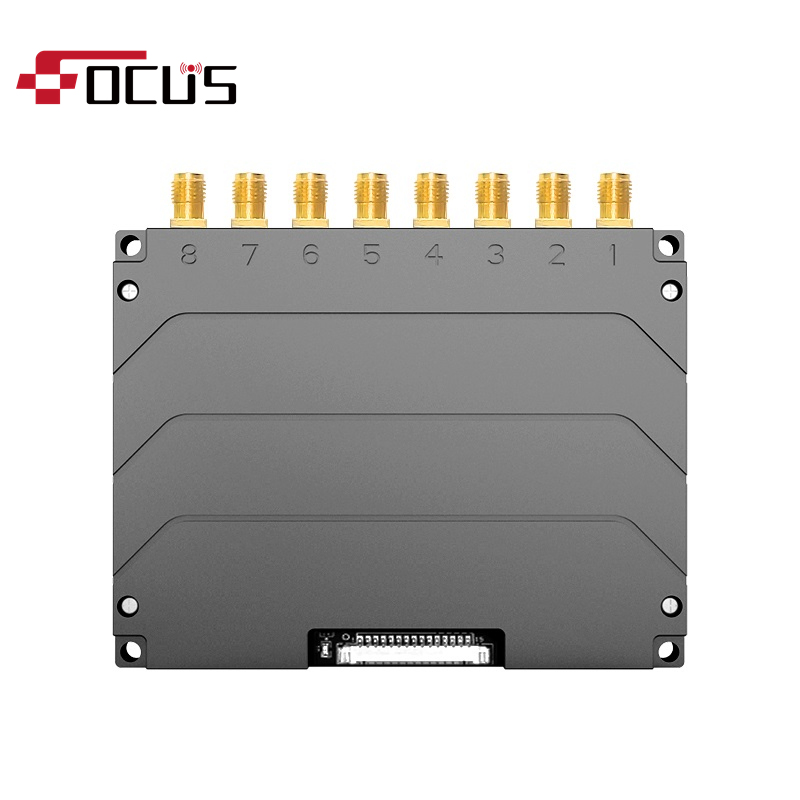

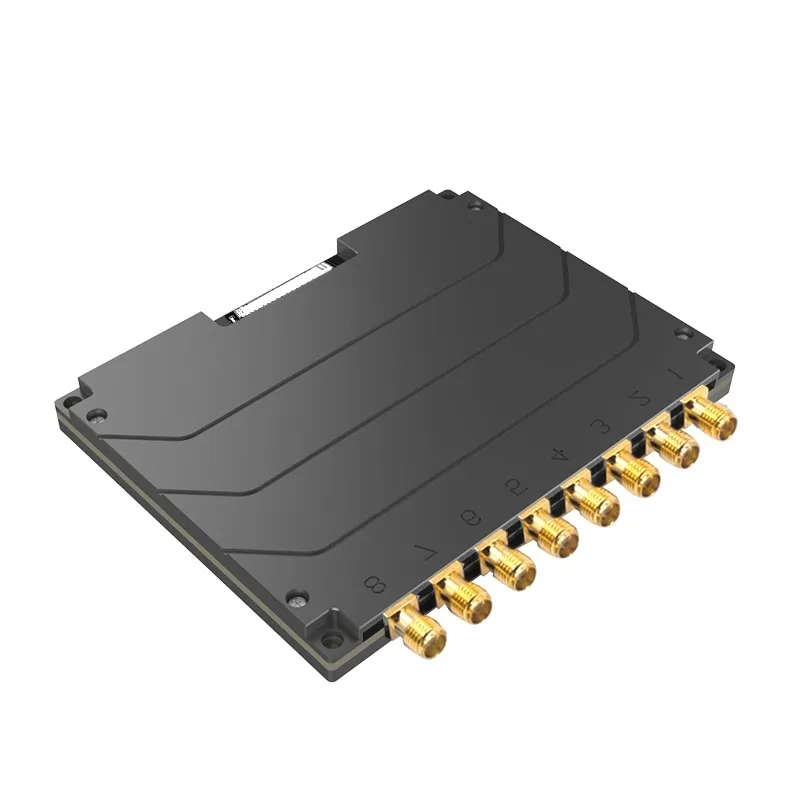

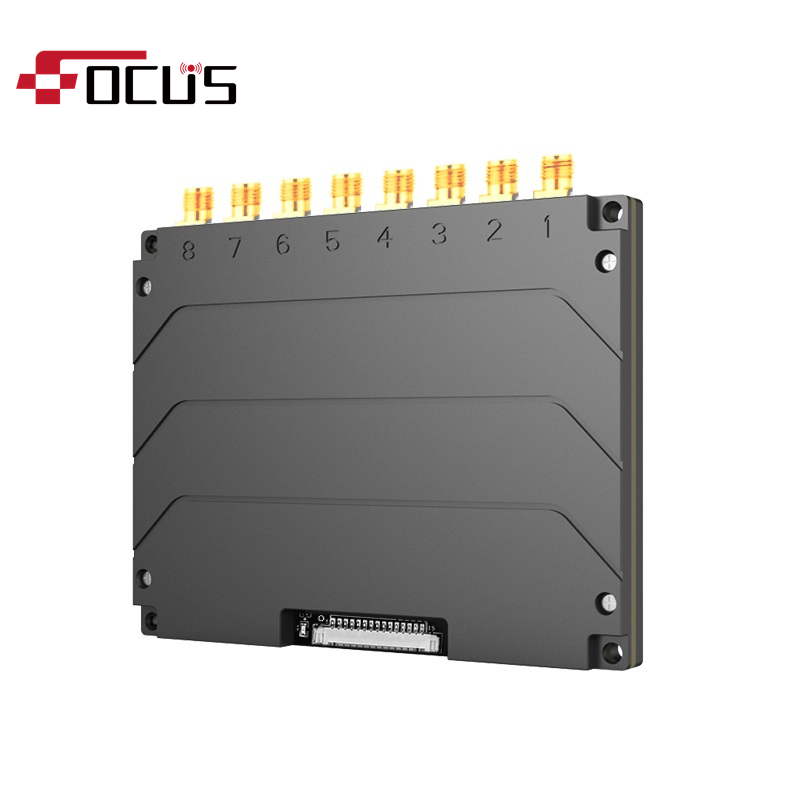

UHF módulo E710 (Oito portas)
O ST-M718 é um módulo RFID UHF de alto desempenho. Foi concebido com base no chip Impinj E710. Baseado em algoritmo de processamento de sinal digital eficiente proprietário, suporta operação rápida de leitura/gravação de etiquetas com alta taxa de identificação. Pode ser amplamente aplicado em muitos sistemas de aplicação RFID, como logística, controle de acesso e sistema de controle de processos de produção industrial.
| Parâmetro | Especificação |
|---|---|
| Modelo | ST-M718 |
| Solução de chip | Chip Impinj E710 |
| Frequência | 865 ~ 868 MHz (EU), 902 ~ 928 MHz (EUA) |
| Protocolo | ISO18000-6C (EPC GEN2) |
| Alimentação RF | 33 db (ajuste) |
| Sensibilidade de recepção | ≤ - 87 dBm |
| Velocidade Stock | 950 peças/s |
| Modo de trabalho | Modo de resposta, modo de inventário em tempo real |
| Distância de leitura | 0~15 metro (depende da antena e da etiqueta) |
| Fonte de alimentação | 3.3 ~ 5 V CC |
| Interface | RS232 (NÍVEL TTL DE 3,3V) |
| Porta da antena | 8 conector fêmea SMA |
| GPIO | 2 entradas e 2 saídas |
| Atualização de firmware | Suporte |

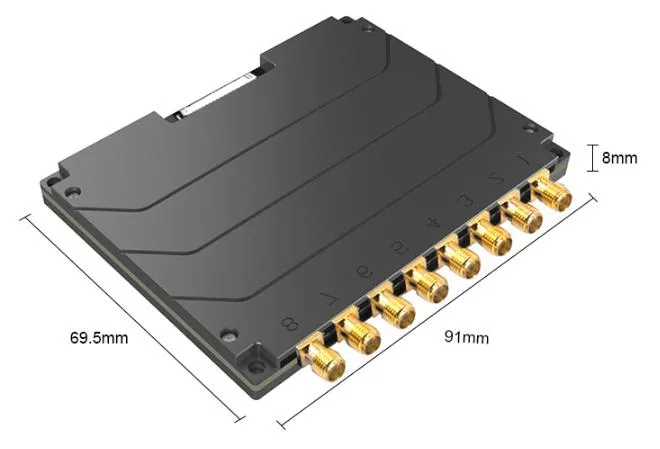

| Tamanho | 91 * 69.5 * 8 mm |
| Peso | 77 g |
| Temperatura de trabalho | - 20 ~ 55ºC |
| Temperatura de armazenamento | - 20 ~ 85ºC |
| No | Símbolo | Comentário |
|---|---|---|
| 1 | LIG. TERRA | Terra |
| 2 | LIG. TERRA | |
| 3 | VCC | Fonte de alimentação |
| 4 | VCC | |
| 5 | GPO1 | Saída geral (nível TTL de 3,3V) |
| 6 | GPO1 | |
| 7 | GPI1 | Entrada geral (nível TTL de 3,3V) |
| 8 | SINAL SONORO | Sinal sonoro de saída do condutor, nível elevado efetivo. Fonte de corrente superior a 50 mA |
| 9 | RXD | Entrada de dados em série |
| 10 | TXD | Saída de dados em série |
| 11 | USB-DM | Apenas para teste |
| 12 | USB-DP | |
| 13 | GPI2 | Entrada geral (nível TTL de 3,3V) |
| 14 | PT | Ativar. Nível elevado efetivo com resistência interna de 10 kOhm puxada para cima para VCC |
| 15 | RS485_CTRL | RS-485 controlo de direção |
