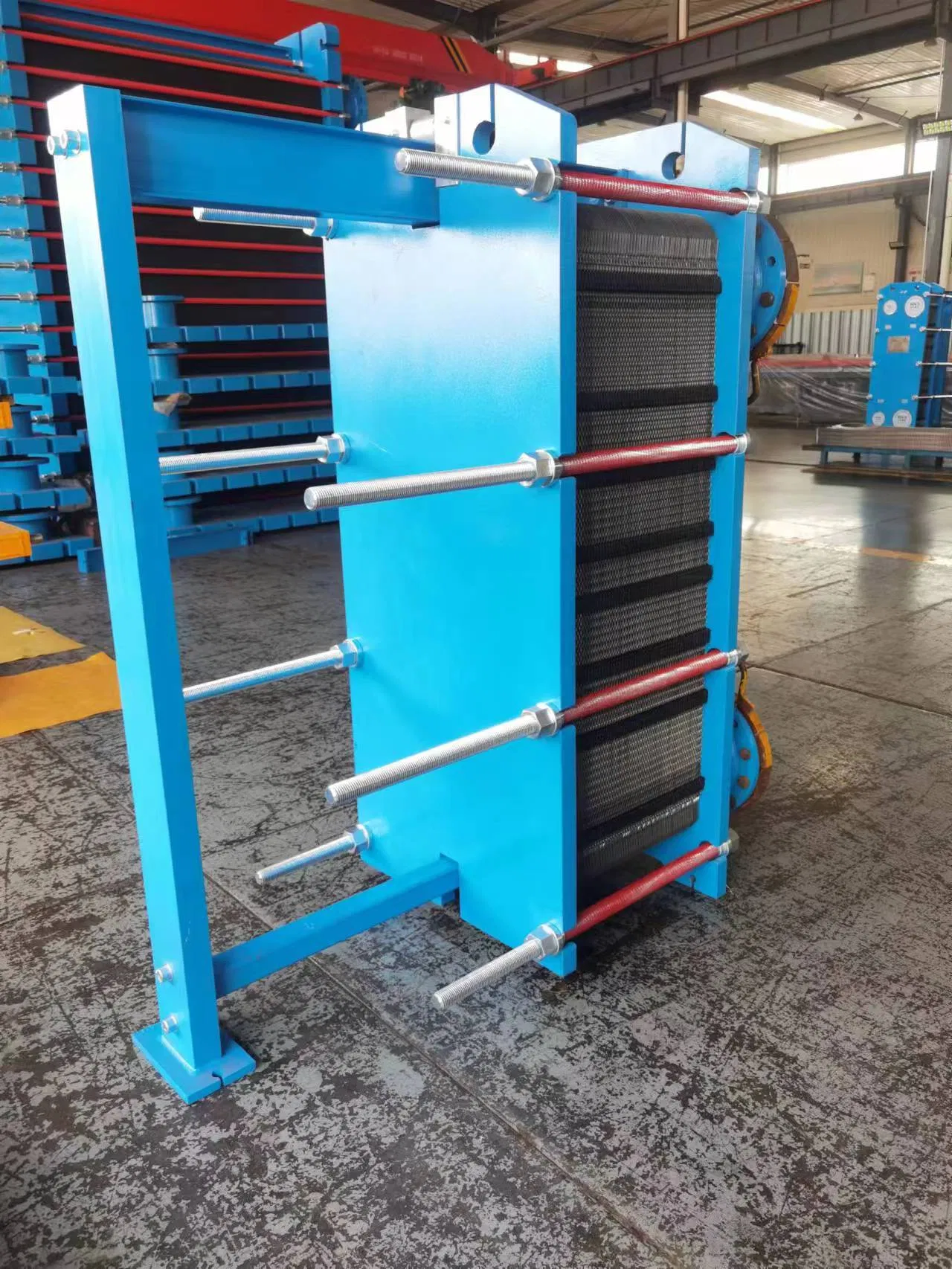

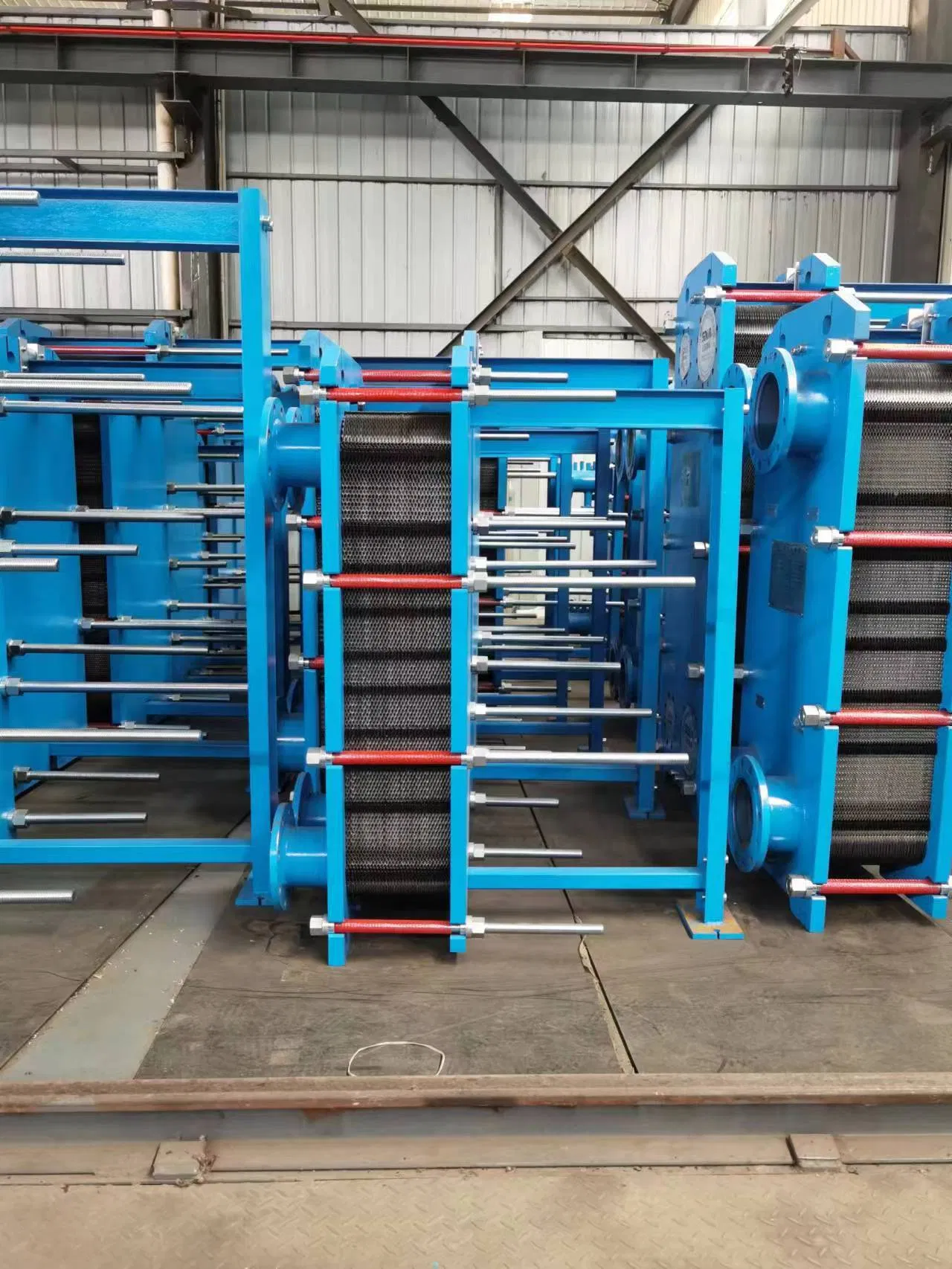

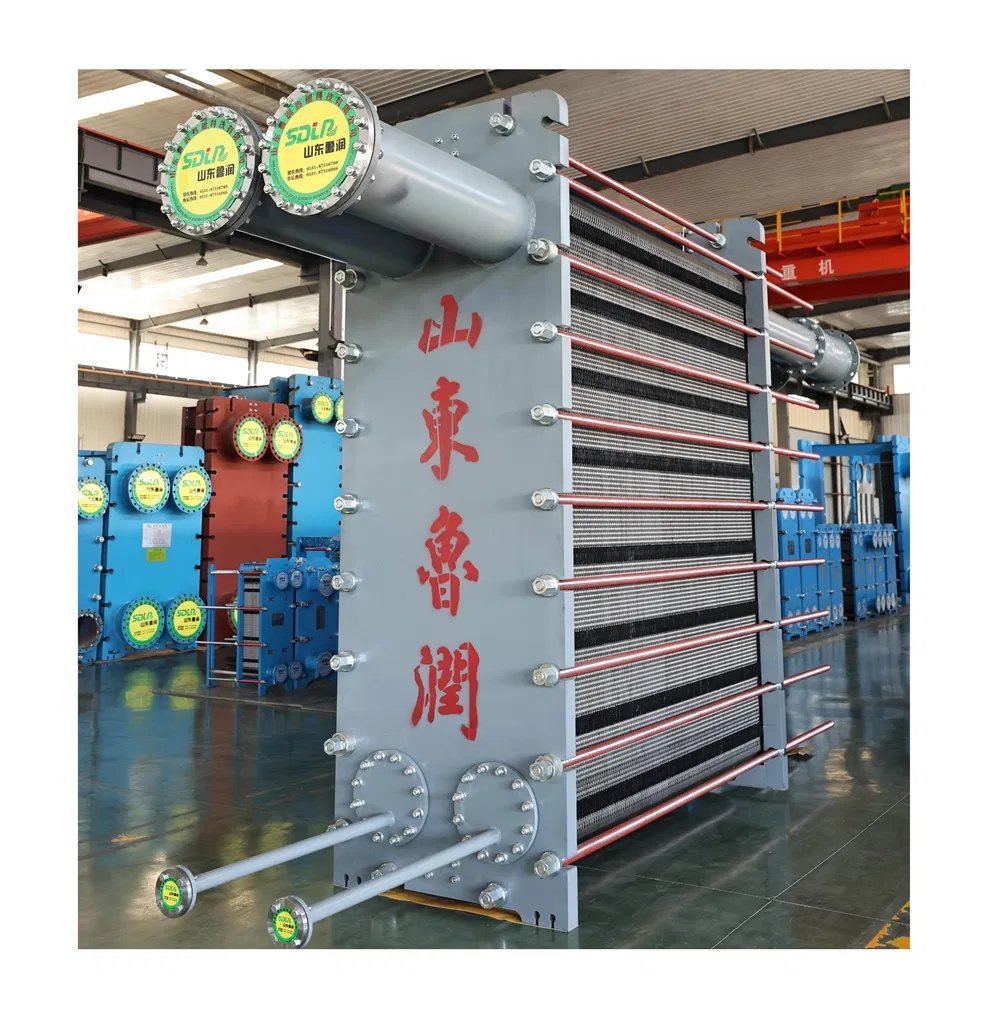

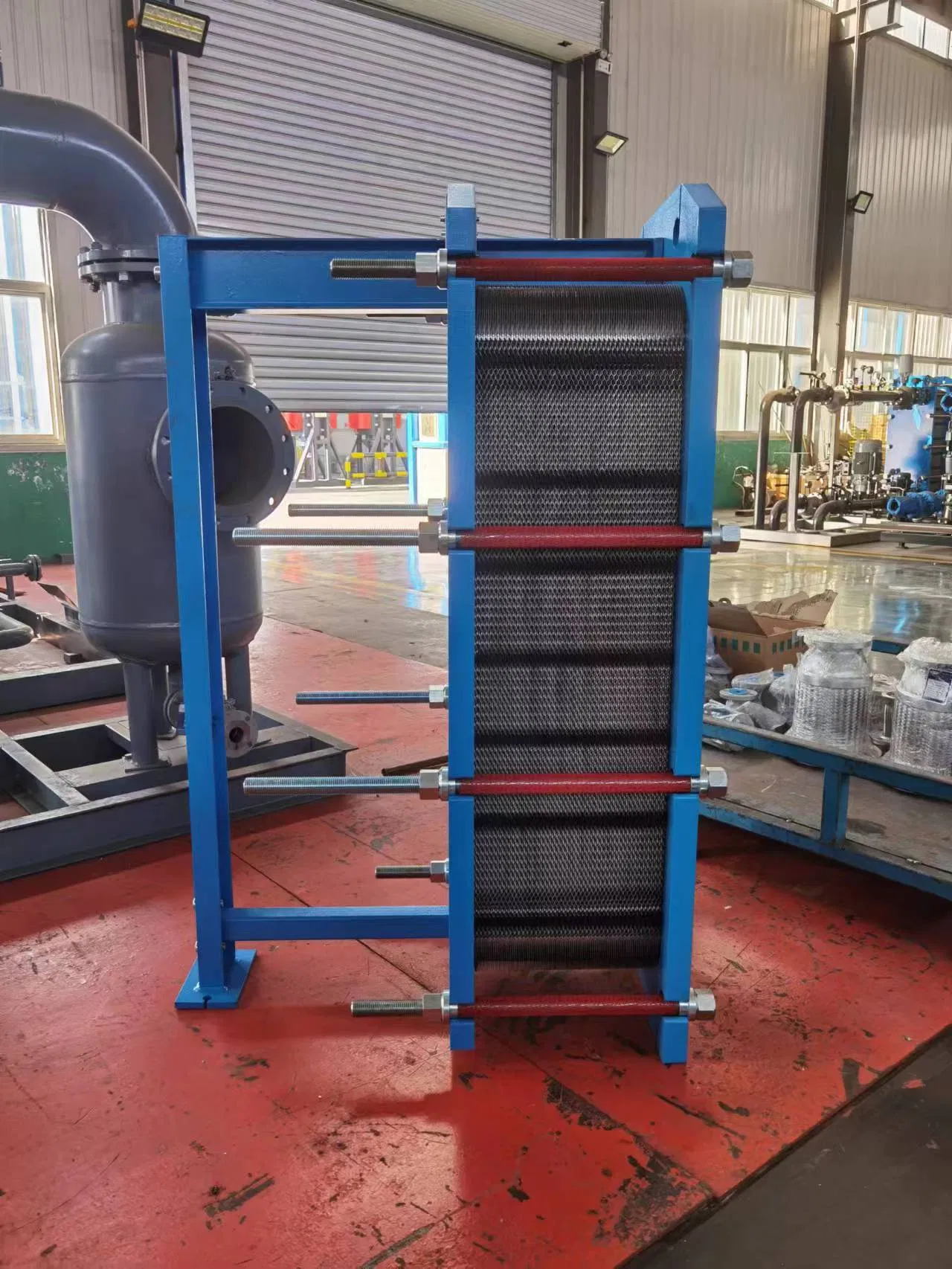

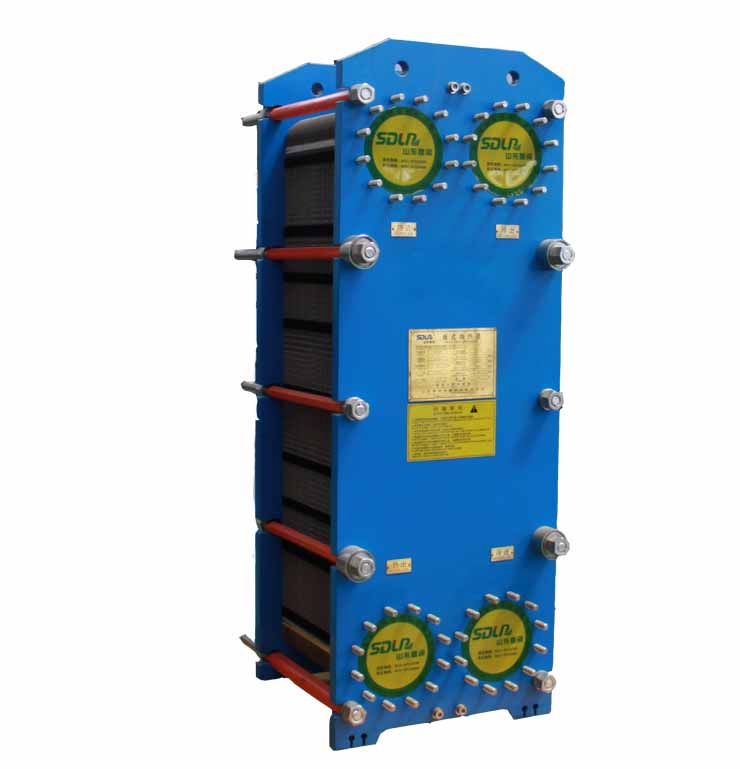

Temos grande orgulho em apresentar nossa impressionante variedade de sistemas de trocador de calor de placas projetados para atender a uma variedade de necessidades. A nossa vasta selecção abrange sistemas completos para soluções abrangentes, placas individuais concebidas com precisão para aplicações personalizadas, moldes de alta qualidade para um fabrico superior e juntas robustas para um desempenho duradouro. Todos estes estão disponíveis nos modelos listados abaixo.
| Marca / Série | Modelos Compatíveis |
|---|---|
| Série AL | M3 M6 M6MX-R M6MX-L M10B M10M M10BW M15B M15M M15BLIP MK15BW MX25B MX25M M30 M30M MA30M P16 P22 P26 P31-P P31-D P32 P36 H10 A10 A10B-R A10B-L AM10 A15 A15B A20 A20B AK20 AM20B AM20M AM20S AX30 AX30BW MJFEC50 JFEC150A JFEC150B JFEC350 JFEC500 Área de transferência 8 JWP26 JWP36 JFEC50 JFEC150A JFEC150B |
| Série APV | A055 A085 H12 H17C H17G J060 J092 J107 J185 SR1 SR2 SR3 SR6 Sr14 Sr95 M60 M92 M107 U2 T4 N25 N35-C N35-G Q030D Q030E Q055 Q080 K34 K55 K71G R5-R R5-L N50 P105 P190 E201 RS3 |
| Série GEA | VT04P VT10F VT20-C VT20-G VT20P VT40-C VT40-G VT40P/M VT40P VT80-C VT80-G VT80M VT80P VT805 VT130F VT130K VT405 VT1306 VT2508 NT10 NT50T NT50X NT50M NT100T NT100M NT100X NT150S NT150L NT250S NT250L NT350S FA184 FE184 LWC100T N40 VT2508 |
| Série Tranter | GXP018 GXP026 GXP042 GXP051 GXD012 GXD026 GXD042 GXD051 GXD060 GXD085 GXD145 GCD030 GCD054 GCP016 GCP026 GCP051 GFP050 GFP100 GLD013 S3/GFP030 S8/GFP080 GL13 GX12 GX13 GC26 GX26 GC30 GC42 GX42 GX51 GC51 GC54 GC60 GX60 GX100 GX180 |
| Série Vicarb | V4 V8 VU8 V10 V13C V13G V20C V20G V28C V28G V45C V45G V60C V60G V60A V60B V85G V100A V100B V1110 A. V130 V170 V280 |
| Série Sondex | S4A S7A S8 S8A S14A S15 S19A S20 S20A S21 S21A S22 S27A S30 S35 S37 S37B S38 S39 S41 S41A S42 S43B S47B S50 S62 S64 S65B S65C S65G S81 S100B S121 S188 SFD13 |
| Série Thermowave | TL90SS TL90PP TL150SS TL150PP TL200PP TL200SS TL250SS TL250PP TL500SS TL500PP TL650SS TL650PP TL850PP TL850SS |
| Série Hisaka | LX00A LX10A LX20 LX20A LX30A LX40 LX40A LX50A UX01 UX10 UX10A UX20 UX20A UX30 UX30A UX40 UX40A UX80 UX90 RX10A RX11A RX30A RX70 SX40 (41) SX40A EX11 EX15 |
| Série Funke | FP04, FP08, FP10, FP14, FP20, FP16, FP22, FP205, FP31, FP40, FP50, FP41, FP60, FP80 |
| Série Botai | FM10MC, FM10MD, FM6MC, M15MC, FMX25MA, FMX25B, FBR08, FBR06, FBB1.2, FBB09, FBB05, FBB08, FBB06, FBB04, FBB06X, FBB045, FBB03, FBR005, FBR007, FM30MC |
| Material da Placa | Meios Adequados |
|---|---|
| Aço inoxidável (304/316) | Água pura, água do rio, óleo comestível, óleo mineral |
| TI, TI-PD (Titânio) | Água do mar, salmoura, substância de sal |
| 20 Cr, 18Ni, 6 Mo (254 MO) | Ácido sulfúrico diluído, solução aquosa de substância salina diluída, solução aquosa inorgânica |
| Níquel (Nickle) | Soda cáustica de alta temperatura e alta densidade |
| HASTELLOY (C276, D205, B2G) | Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico |
| Material da Junta | Temperatura de Funcionamento | Mídia Adequada |
|---|---|---|
| NBR | - 20 °C - 110 °C | Água, salmoura, óleo mineral |
| EPDM | - 50 °C - 150 °C | Água quente, vapor, ácido, álcali |
| HNBR | - 15 °C - 160 °C | Temperatura elevada, óleo mineral, água |
| VITON / FKM | - 35 °C - 180 °C | Temperatura elevada, resistência elevada, oxidantes fortes, óleo, ácido, álcali, etc. |
Nossas soluções de embalagem são projetadas meticulosamente para garantir a integridade estrutural das placas e juntas durante o transporte. Utilizamos caixas de madeira compensada robustas e paletes de alta resistência para proteção contra impactos, umidade e deformações, assegurando que o produto chegue em perfeitas condições para instalação imediata.
A escolha depende diretamente do fluido utilizado. Para fluidos comuns como água purificada ou óleo mineral, o aço inoxidável 304 ou 316 é excelente. Para ambientes altamente corrosivos, como água do mar ou salmoura, recomendamos placas de Titânio (TI/TI-PD).
Para temperaturas elevadas de até 180 °C e com forte presença de agentes químicos ou oxidantes, o material ideal é o VITON / FKM. Já para operações normais de água quente ou vapor até 150 °C, o EPDM é a solução com melhor custo-benefício.
Sim, fabricamos peças de reposição (placas e juntas) com alta precisão sob moldes avançados, totalmente compatíveis com as principais marcas, como Alfa Laval, APV, GEA, Tranter, Sondex, Hisaka e Funke.
Nossos moldes de alta qualidade são usinados em centros de usinagem computadorizados (CNC) de alta rigidez para garantir que cada placa prensada tenha profundidade de corrugação uniforme, o que reduz pontos de tensão e evita vazamentos futuros.
A vida útil de uma junta depende do ciclo térmico e da agressividade do meio. Em condições normais, recomenda-se a inspeção anual e substituição preventiva a cada 2 ou 3 anos para evitar paradas inesperadas na produção.
