Sistema de Controle Hidráulico de Bobina para Segurança da Válvula Distribuidora em Guindastes

Costumização:	Disponível
meios de comunicação:	Óleo
Temperatura:	Temperatura Ordinária

Visão Geral / Informação Básica

N ° de Modelo.

Loadsensitive Proportional Directional Valve

Atuador

Elétrica

Formulário de conexão

Filamento

Tipo

Operado por Piloto

Material

Aço

Pressão

Alta Temperatura

Estrutura Válvula

Estrutura de Pistão de Piloto

Fonte De Energia

Válvula Solenóide DC

Uso

Controle de Fluxo

Padrão

DIN

Aplicação

Uso Industrial

tipo de hawe psl

tipo de caixa de dentes

válvula proporcional

válvula sensível à carga

válvula atex

válvula msha

válvula de controlo de fluxo

válvula multidireccional

Pacote de Transporte

caixa de contraplacado

Especificação

aço

Origem

China

Código HS

8481201090

Capacidade de Produção

500000 peças

Descrição do Produto

Apresentamos os nossos inovadores distribuidores multidirecionais proporcionais, sensíveis à carga HLPSL e HLPSV. Estas revolucionárias maravilhas de engenharia integram perfeitamente a pressão, o fluxo e o controlo direccional numa unidade única e harmoniosa, garantindo um desempenho e fiabilidade inigualáveis. Normalmente, composto por três módulos funcionais essenciais - blocos de ligação, válvulas direccionais e placas de extremidade - estas válvulas foram meticulosamente concebidas para serem incorporadas em sistemas hidráulicos topo de gama, essenciais em máquinas de engenharia topo de gama.

Eles controlam com precisão a direção do movimento e a velocidade dos cilindros hidráulicos, motores e outros atuadores, proporcionando precisão e controle incomparáveis. Os destaques principais incluem uma estrutura compacta, uma eficiência energética superior e a capacidade de controlo contínuo da velocidade. Além disso, permitem que vários atuadores funcionem em simultâneo com cargas variáveis, proporcionando um desempenho e versatilidade inigualáveis para qualquer aplicação.

As válvulas HLPSL são especialmente concebidas para sistemas de bombas de cilindrada constante, garantindo um funcionamento estável e fiável. Por outro lado, as válvulas HLPSV são projetadas de forma magistral para sistemas de bomba variáveis. Embora as válvulas HLPSV possam apresentar um tempo de resposta ligeiramente mais lento, elas se destacam em proporcionar um desempenho excepcional que economiza energia, tornando-as a melhor escolha para aplicações onde a eficiência é fundamental. Com sua engenharia de ponta e design com eficiência energética, as válvulas HLPSV emergem como a solução de primeira linha para requisitos avançados de controle hidráulico.

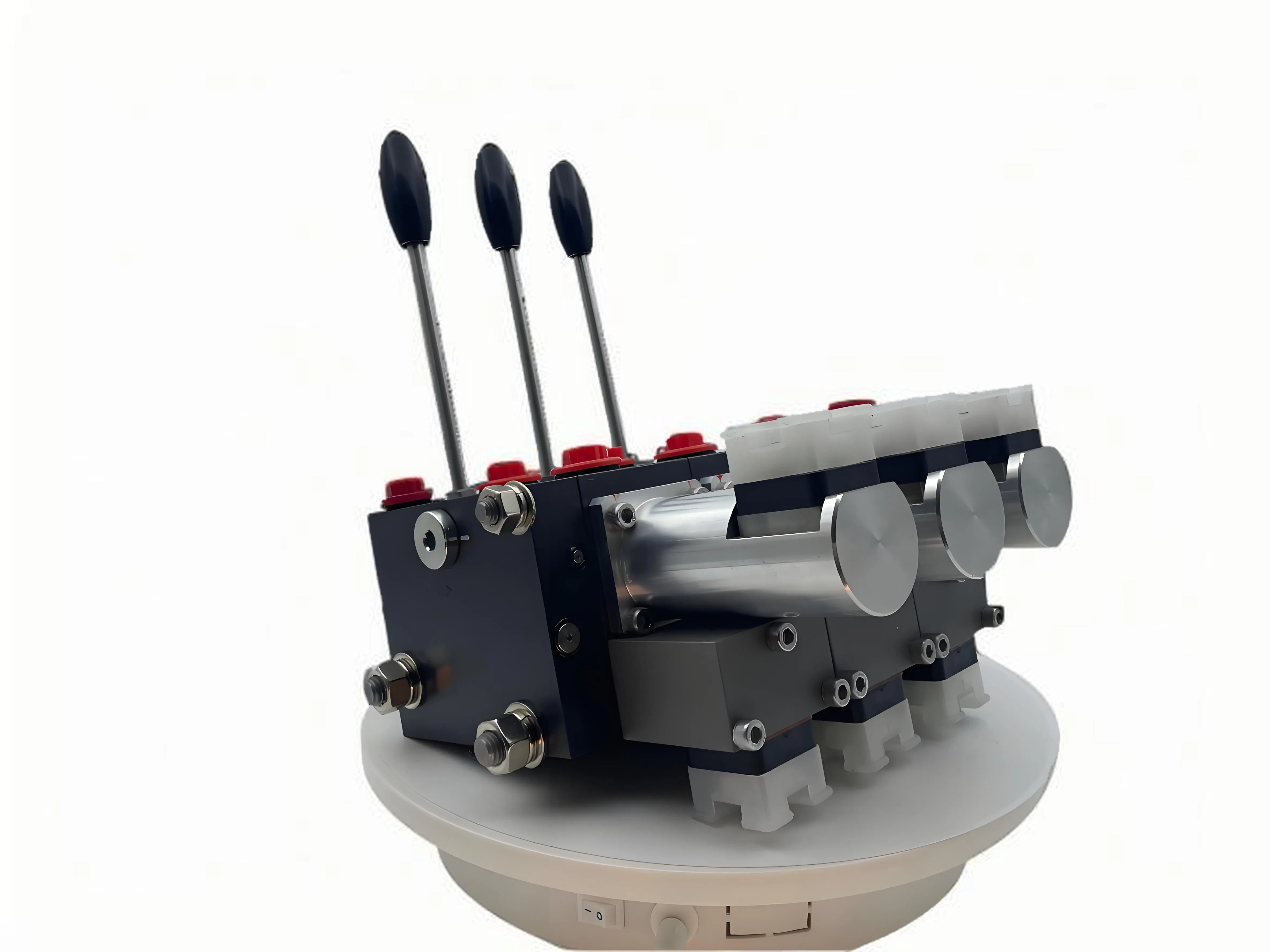

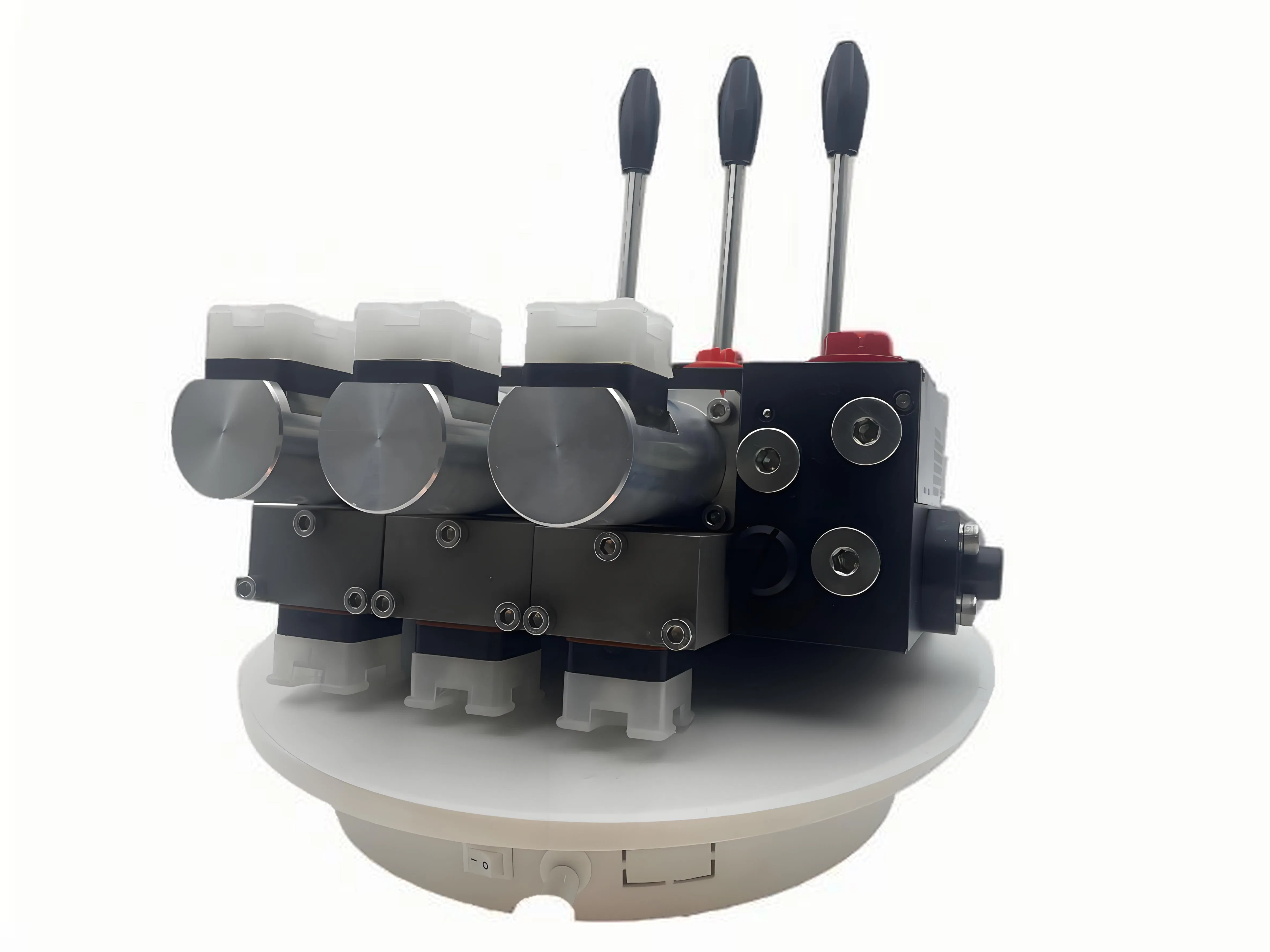

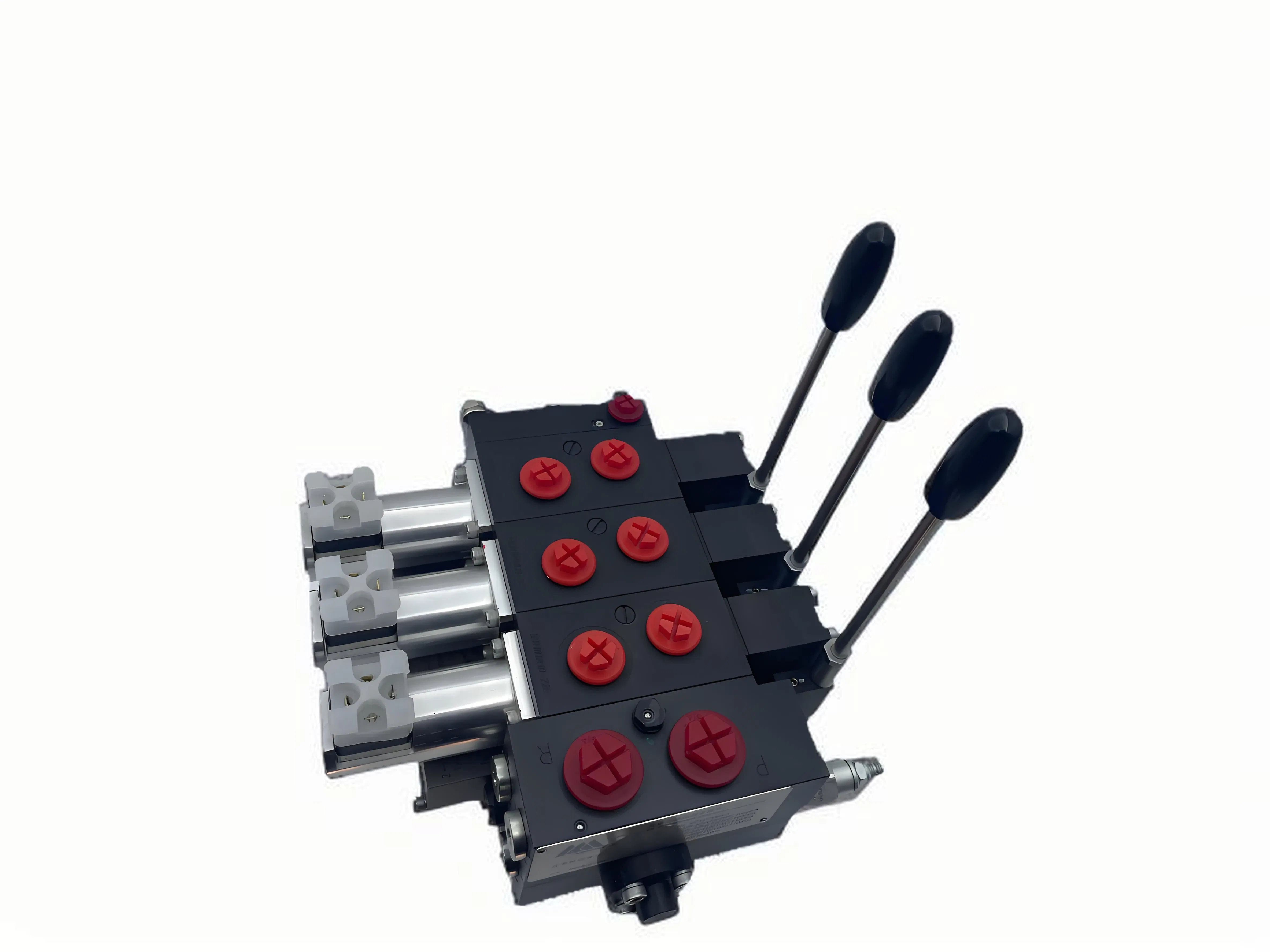

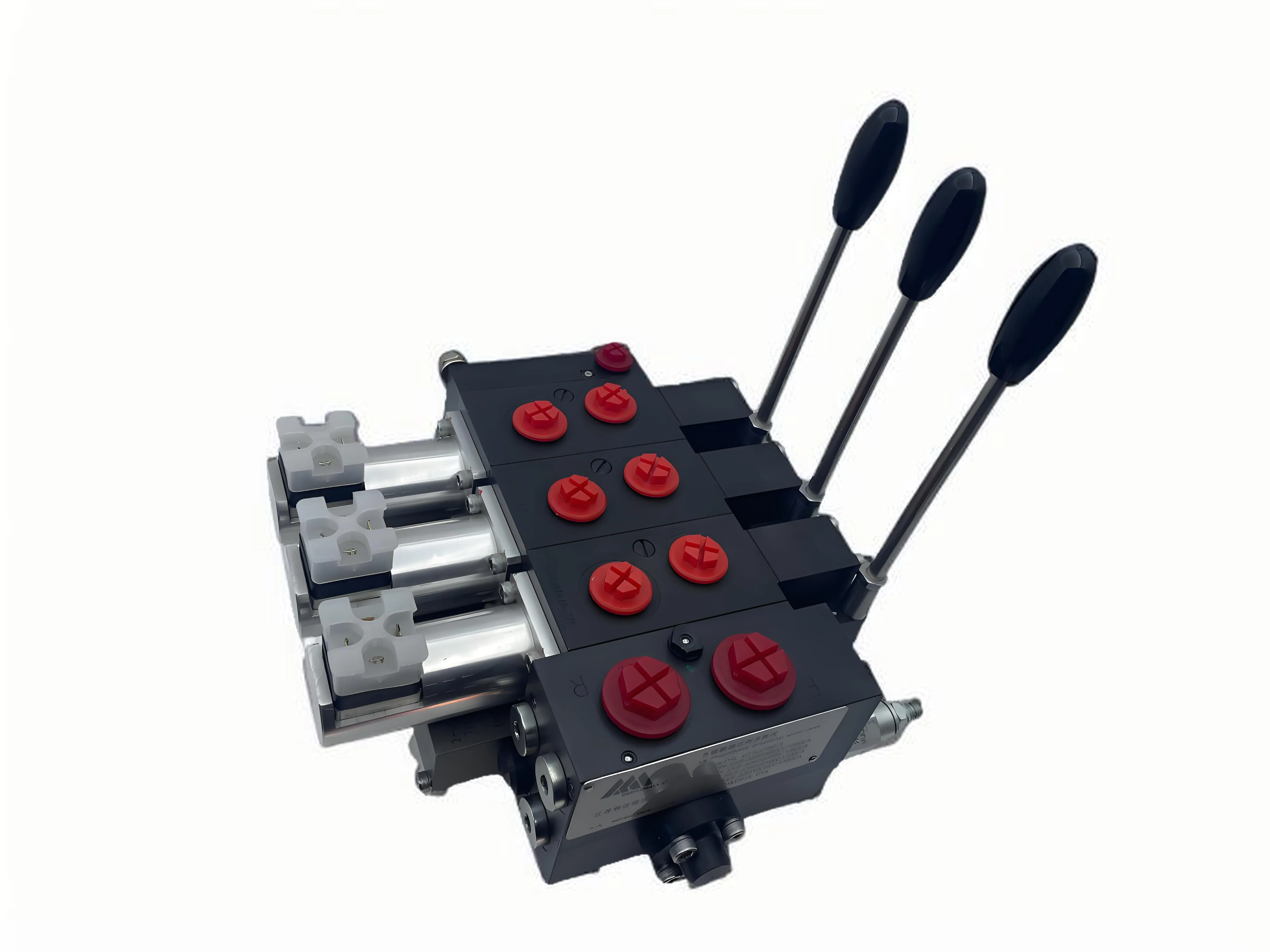

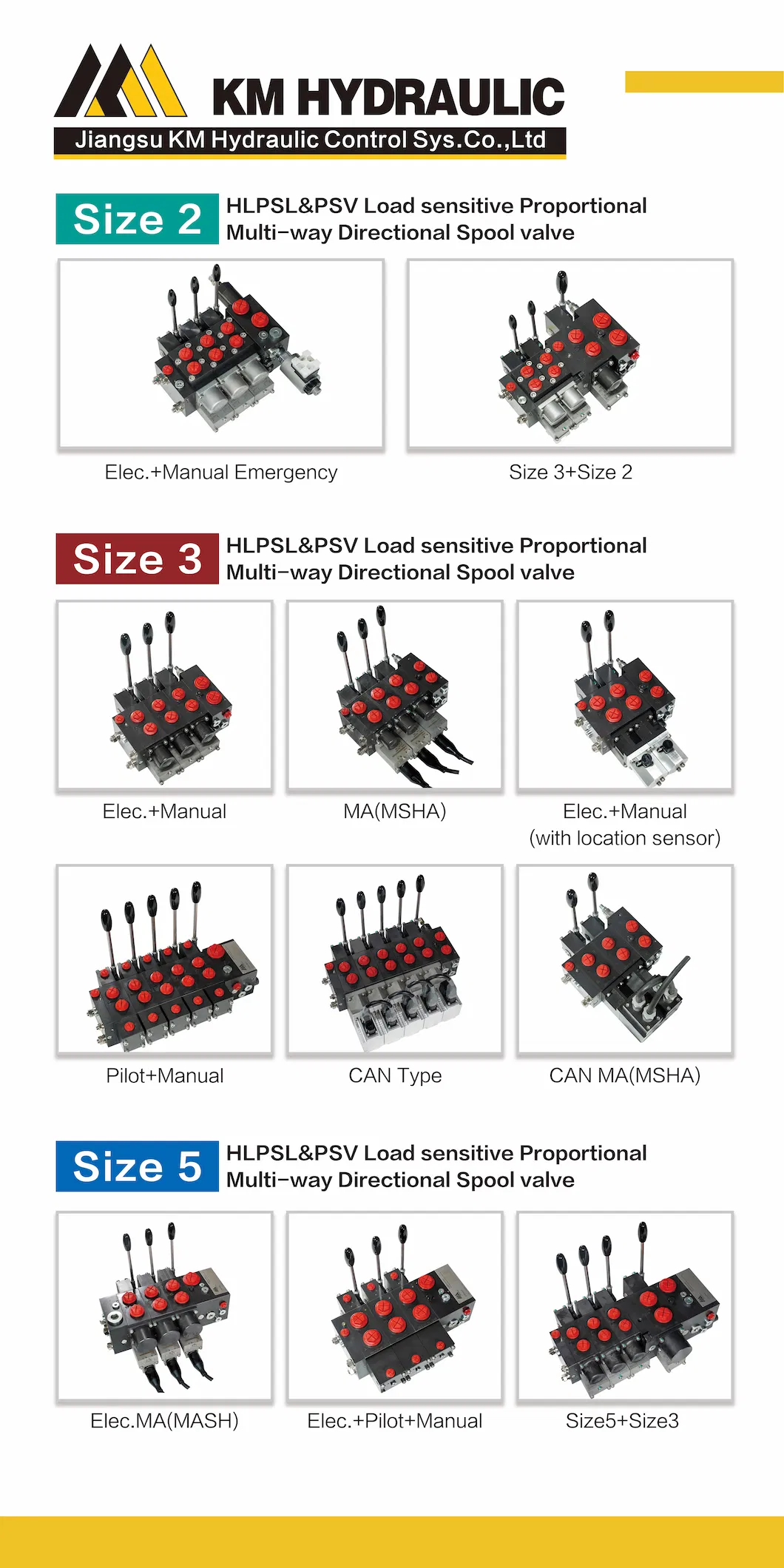

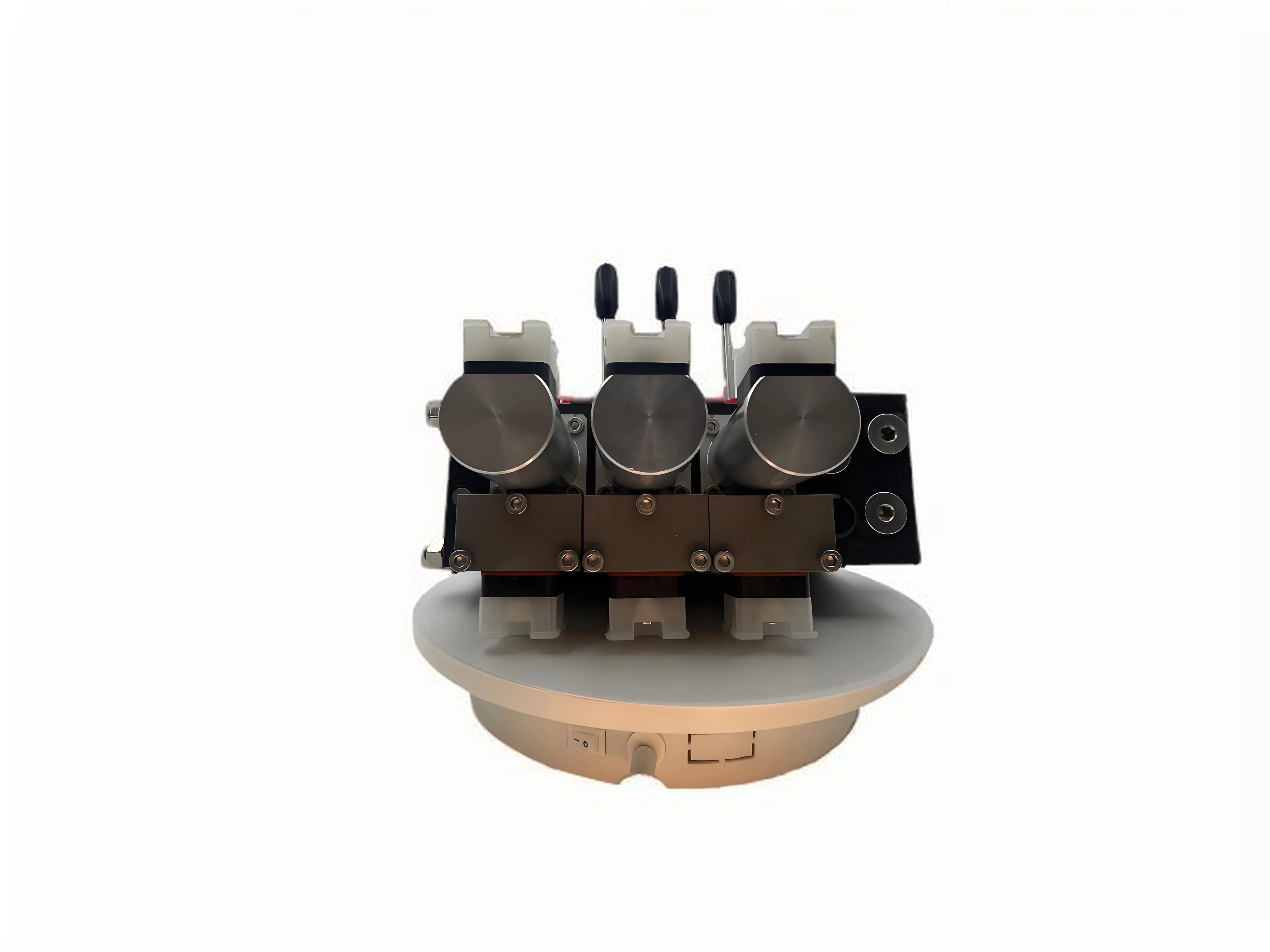

Fotos detalhadas

Sistema de Controle Hidráulico de Bobina para Segurança da Válvula Distribuidora em Guindastes

Parâmetros do Produto

Referências		Tamanho 2	Tamanho 3	Tamanho 5
Número do banco de válvulas direccionais		1~12	1~12	1~10
Tipo de acesso à porta		ligação roscada	ligação roscada	ligação roscada
Código de fluxo		3,6,10,16,25,40	3,6,10,16,25,40,63,80	16,25,40,63,80,120,160
Fluxo máx. (L/min)		54	100	210
Pressão máx. (Bar)		420	420	420
Método de controlo	Pressão do circuito piloto (bar)	20~40	20~40	20~40
Método de controlo	Força manual (N)	≥ 2.3Nm	≥ 1.3 Nm	≥ 3 Nm
Pressão de trabalho (ºC)		-40~80	-40~80	-40~80
Peso	Bloco de ligação (kg)	1.7	4	8
	Banco de válvulas direccionais (kg)	1.9	4	8
	Placa de extremidade (kg)	0.5	1.5	2.5
Modo fixo		Ligação roscada M8	Ligação roscada M8	Ligação roscada M10

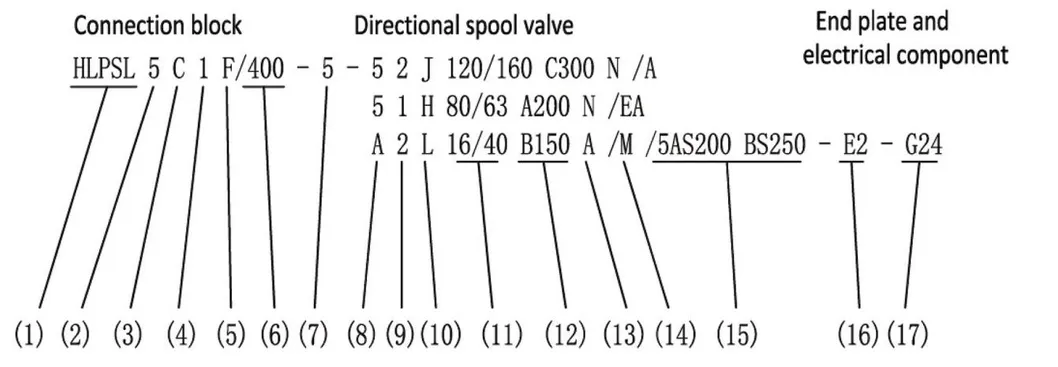

Instruções de Instalação

(1) Código básico do bloco de ligação: HLPSL: Bomba de deslocamento constante; HLPSV: Bomba de cilindrada variável;
(2) Porta P&R do bloco de ligação: 2-G3/8; 3-G1/2; 4-G3/4; 5, 55-G1; 6-G1 1/4;
(3) Elemento adicional: C, tipo padrão; G, válvula do acelerador (usada somente para HLPSL); H, válvula fixa de excesso de diferencial para melhorar a pressão de circulação (cerca de 14 bar, HLPSL);
(4) Pressão do circuito de óleo piloto: 0 sem válvula redutora de pressão; 1 com válvula redutora de pressão (20 bar); 2 com válvula redutora de pressão (40 bar);
(5) Válvula de esfera magnética de 2/2 vias para descarga do sistema: C, sem válvula de esfera magnética; F, válvula de esfera magnética normalmente aberta, em caso de alimentação, a bomba é pressurizada; em caso de falha de energia, a bomba efectua a descarga; D: Válvula de esfera magnética normalmente fechada, em caso de alimentação de energia, a bomba efectua a descarga; em caso de falha de energia, a bomba é pressurizada; d../F. . , com válvula limitadora de pressão, pode servir como pressão secundária (F50) com o valor de pressão indicado;
(6) Ferramenta ajustável, válvula limitadora de pressão no bloco de ligação: Conjuntos de válvulas limitadoras de pressão, tais como 63, 120, 210, 280, 315, 350, 400 bar;/NF: Sem válvula limitadora de pressão (apenas para HLPSV);
(7) Série de produtos: -2 série; -3 série 3; -5 série 5;
(8) Dimensão da rosca das portas A e B dos distribuidores direccionais: 2-G3/8; 3-G1/2; 4-G3/4; 5-G1; A, Bloco auxiliar ou bloco de transição intermédio ZPL 5S(V)/H válvula de corte do controlo hidráulico;
(9) Controlador de entrada do bloco de válvulas direccionais: 1, sem controlador de entrada; 2, controlador de entrada standard; 4, Controladores de fluxo de 3 vias para entrada e saída (ideais para válvula N de 3/3 vias); 5, controlador de fluxo de entrada reforçado; 8, pré-seleccionáveis;
(10) Símbolo de função do núcleo da válvula: L, M, F, H, J, B, R, O, N;
(11) Código do fluxo de saída das portas A e B: Escolher entre os fluxos de saída máximos das portas A e B: 3, 6, 10, 16, 25, 40, 63, 80, 120, 160, 210 (L/min);
(12) Limitação da pressão secundária: N, sem protecção limitadora de pressão; C, limite a pressão dos orifícios a e B do actuador simultaneamente; A - - - - - - - -, limite a pressão dos orifícios a e B do actuador separadamente, unidade (bar);
(13) Função ON/OFF e saída de pressão: N, sem função ON/OFF e saída de pressão; limitação de pressão do tipo X C; limitação de pressão do tipo S/S1 AB; A, eléctrico ON/OFF no lado A; B, eléctrico ON/OFF no lado B;
(14) Modo de funcionamento: A (1,2), operação manual com punho longo (1 sem punho, 2 com punho curto); e, controlo eléctrico proporcional; EA (1,2), Controlo proporcional eléctrico e funcionamento manual (1 sem pega, 2 com punho curto); D, controlo do valor de comutação eléctrica; DA (1,2), controlo do valor de comutação eléctrica e funcionamento manual (1 sem punho, 2 com punho curto); M, posicionamento de fricção manual com punho longo; H, controlo hidráulico puro (duas portas de óleo piloto alinham-se com as portas DE óleo A e B); F, controlo hidráulico puro (duas portas de óleo piloto são perpendiculares às portas DE óleo A e B e exteriores, respectivamente);
(15) Bloco auxiliar: / 2 tamanho da porta do bloco auxiliar G3/8; / 3 tamanho da porta do bloco auxiliar G1/2; / 4 tamanho da porta do bloco auxiliar G3/4; / 5 tamanho da porta do bloco auxiliar G1;
(16) Placa terminal: E1, placa terminal padrão, descarga externa de óleo piloto, conexão externa do pórtico T de controle de retorno de óleo; E2, semelhante a E1, descarga externa de óleo piloto; porta Y é adicionalmente fixada; E3, descarga externa de óleo piloto, uma válvula de esfera magnética de 3 vias de 2 posições é montada; em situações de alimentação de energia, a pressão do sistema aumenta para a pressão da válvula de segurança; E4, semelhante a E1, descarga interna de óleo piloto, a porta T pode ser vedada; E5, semelhante a E2, descarga interna de óleo piloto, a porta T pode ser vedada; E6, semelhante a E3, descarga interna de óleo piloto, a porta T pode ser vedada;
(17) Tensão de controlo e comprimento do cabo do tipo anti-explosão: G12-12VCC; G24-24VCC; G24Ex-3m-24VCC; G12Ex-3m-12VCC; G24MA-3m-24VCC; G12MA-3m-12VCC (tipo anti-explosão, comprimento da linha de orientação: 3 m, 5 m, 10 m, etc.)

Perfil da empresa

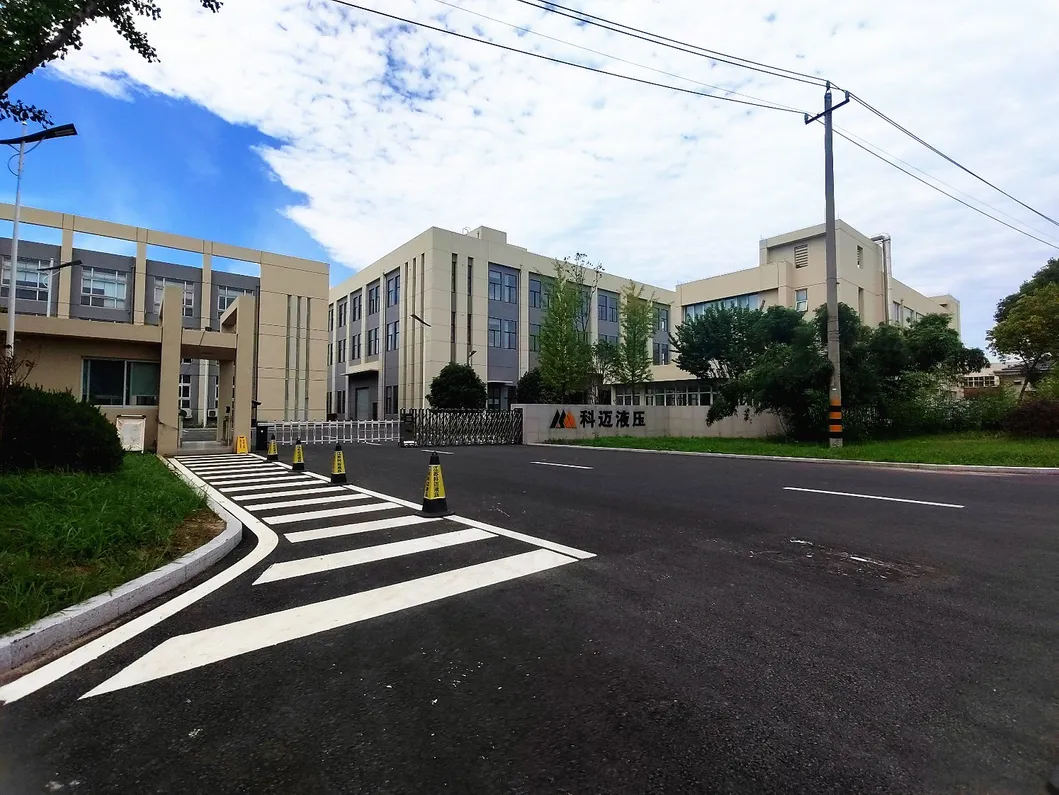

江苏 KM Hydraulic Control System Co., Ltd.

Desde a nossa criação em 2009, surgimos como um farol de inovação inovadora e excelência inigualável na indústria hidráulica. Como membro de prestígio de um grupo tecnológico de grande escala, temos orgulho em ser reconhecidos como uma empresa nacional de alta tecnologia. Nosso forte está na pesquisa, desenvolvimento, fabricação e vendas de componentes hidráulicos premium. Nosso status estimado como uma empresa de engenharia avançada significa nossa dedicação incansável ao avanço tecnológico e qualidade superior, posicionando-nos como líder no campo.

O nosso produto topo de gama, a válvula proporcional sensível à carga, está no auge do controlo avançado do sistema hidráulico. Meticulosamente concebido para máquinas de construção e equipamento de serviço pesado, este componente versátil e adaptável é indispensável em aplicações de alto risco, tais como operações de emergência de salvamento, engenharia de túneis, exploração mineira e veículos de serviço municipal. Orgulhamo-nos de colaborações estratégicas com vários fabricantes líderes, desempenhando um papel fundamental na localização de componentes hidráulicos centrais para equipamento mecânico topo de gama.

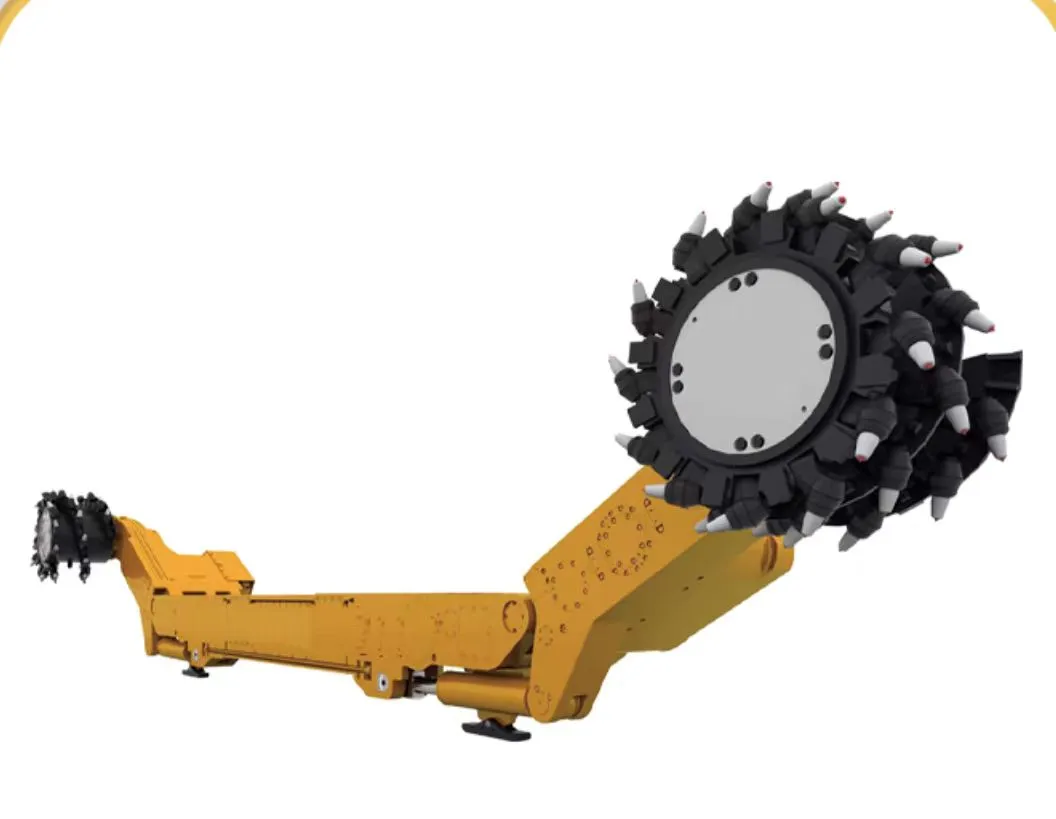

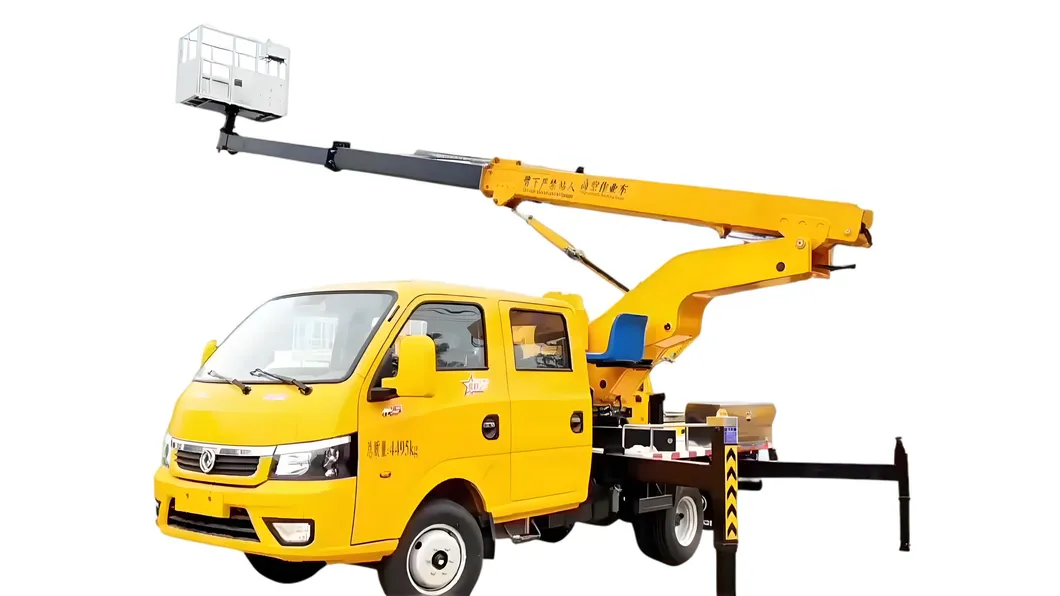

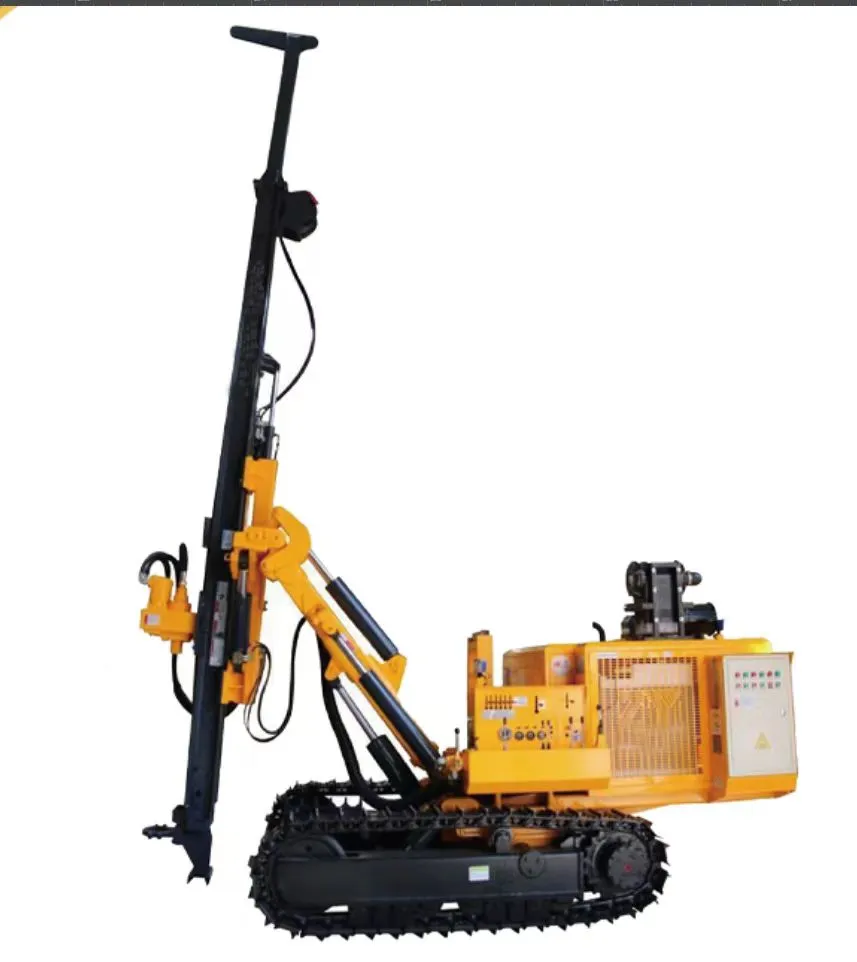

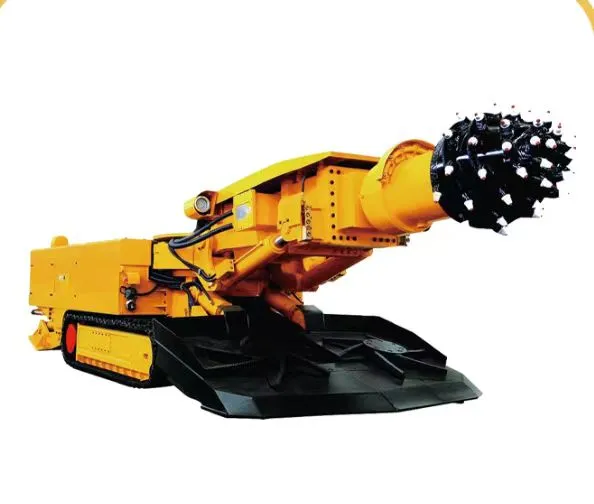

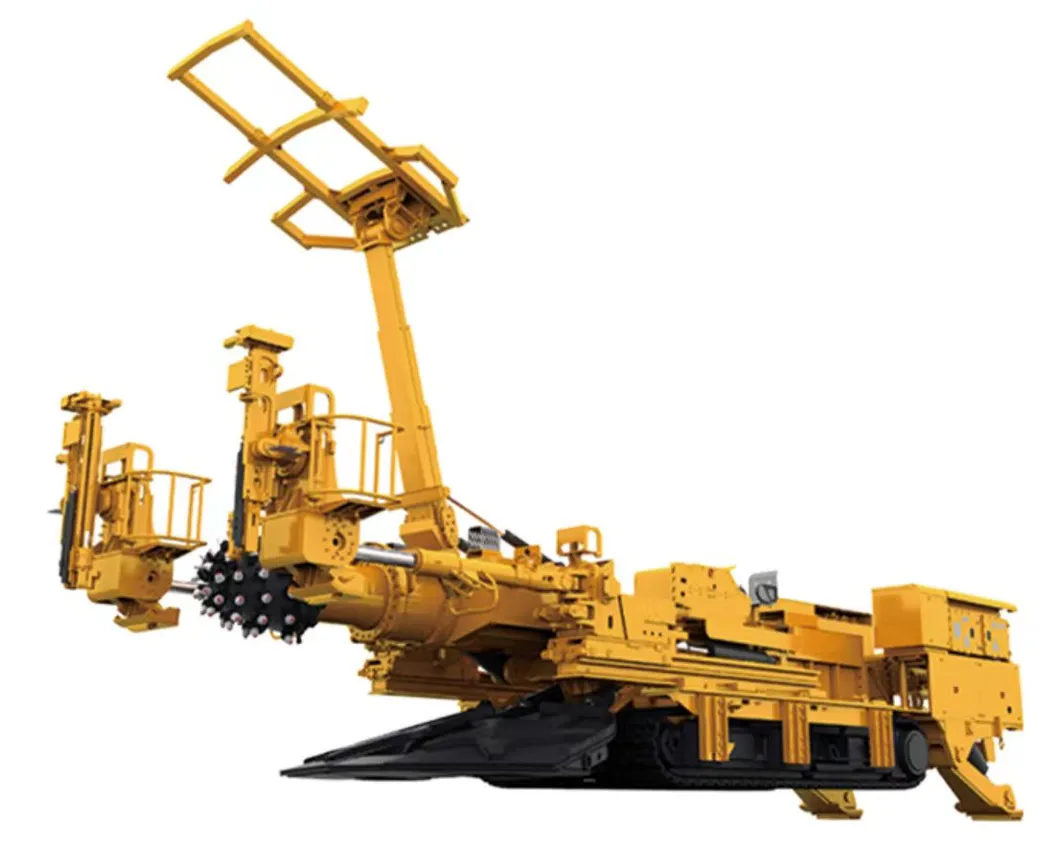

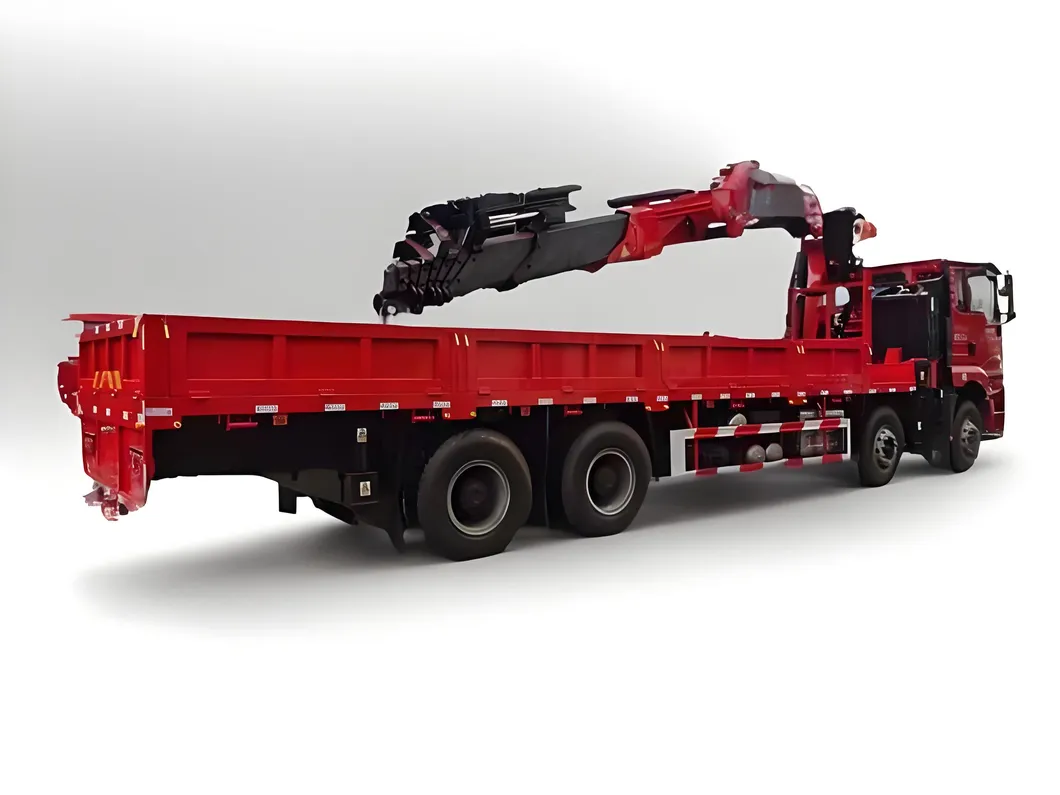

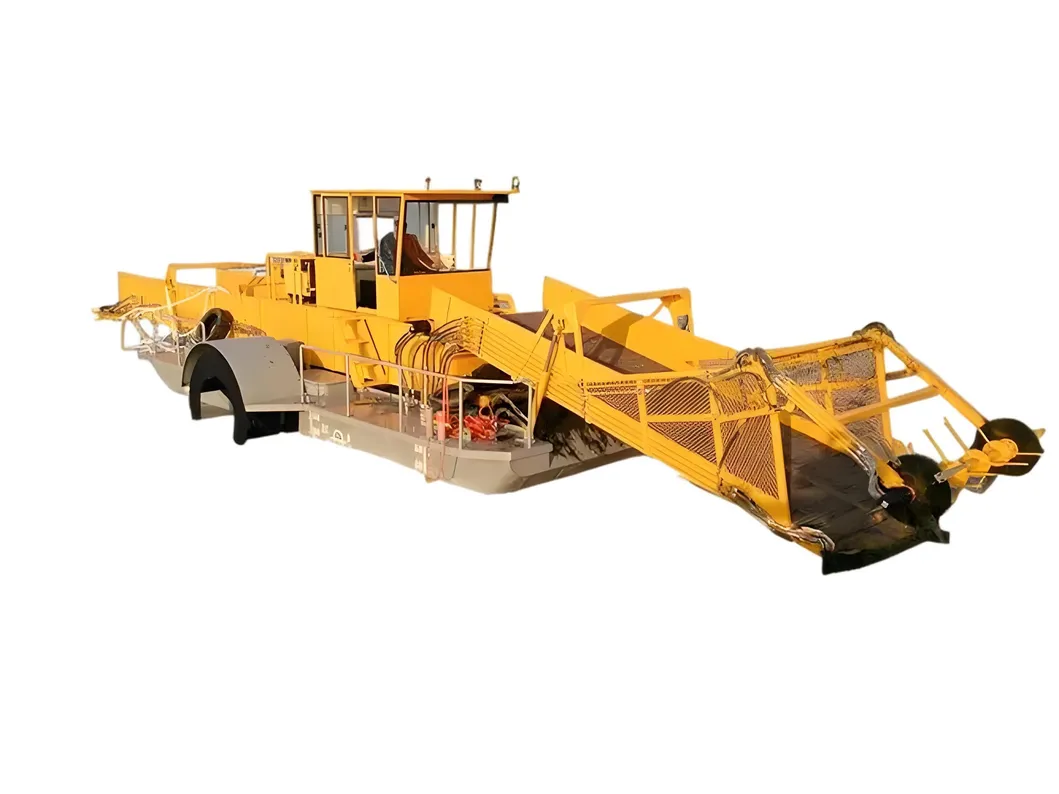

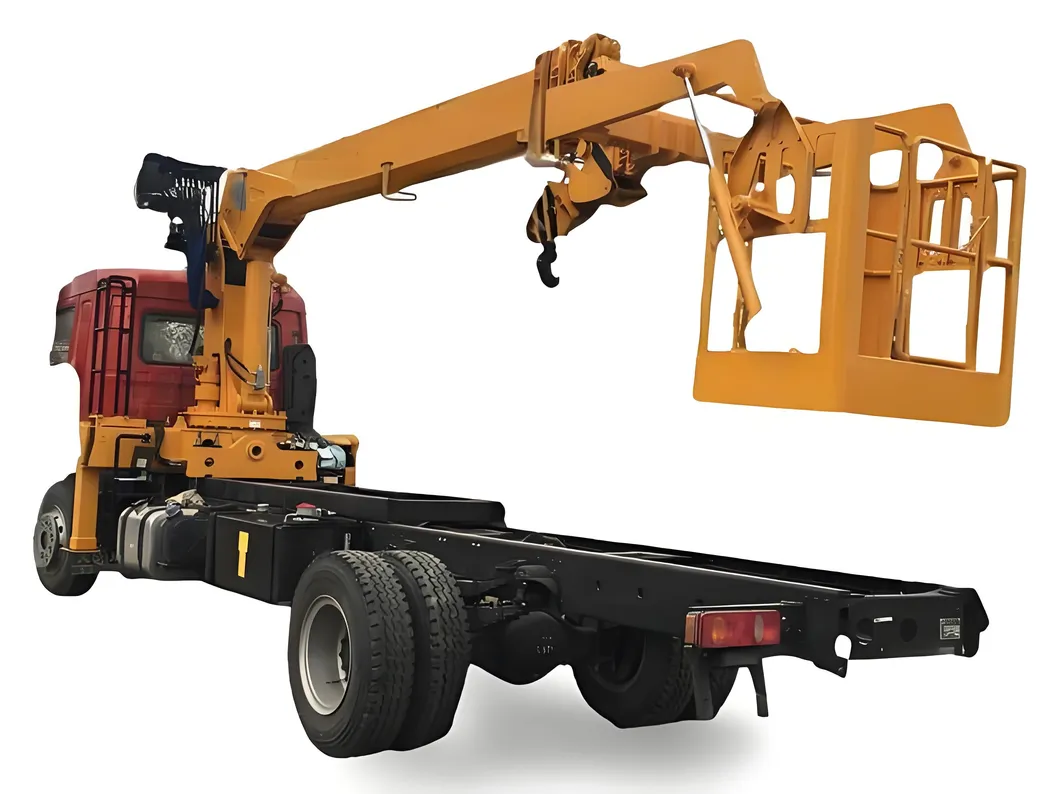

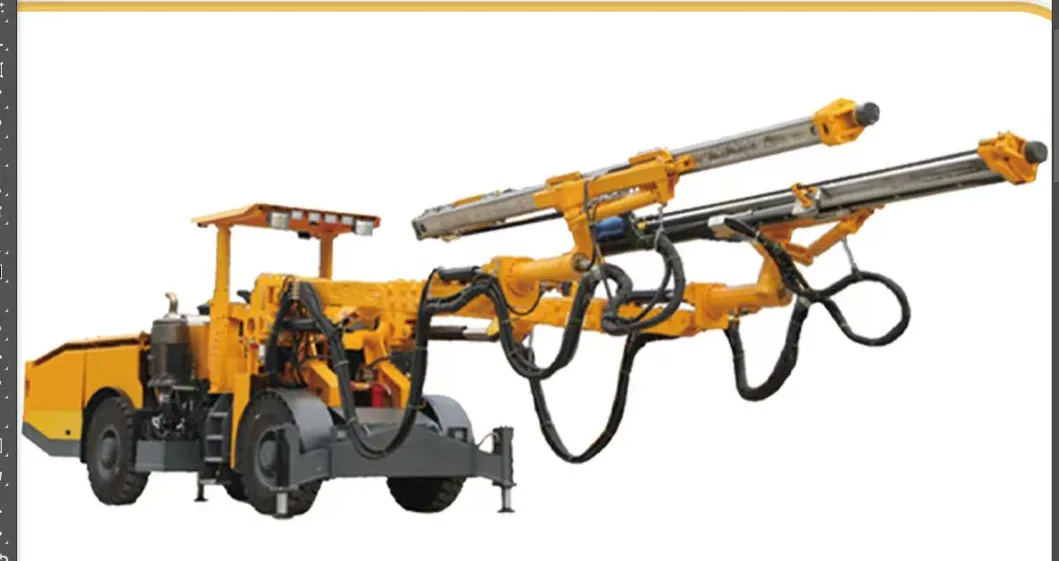

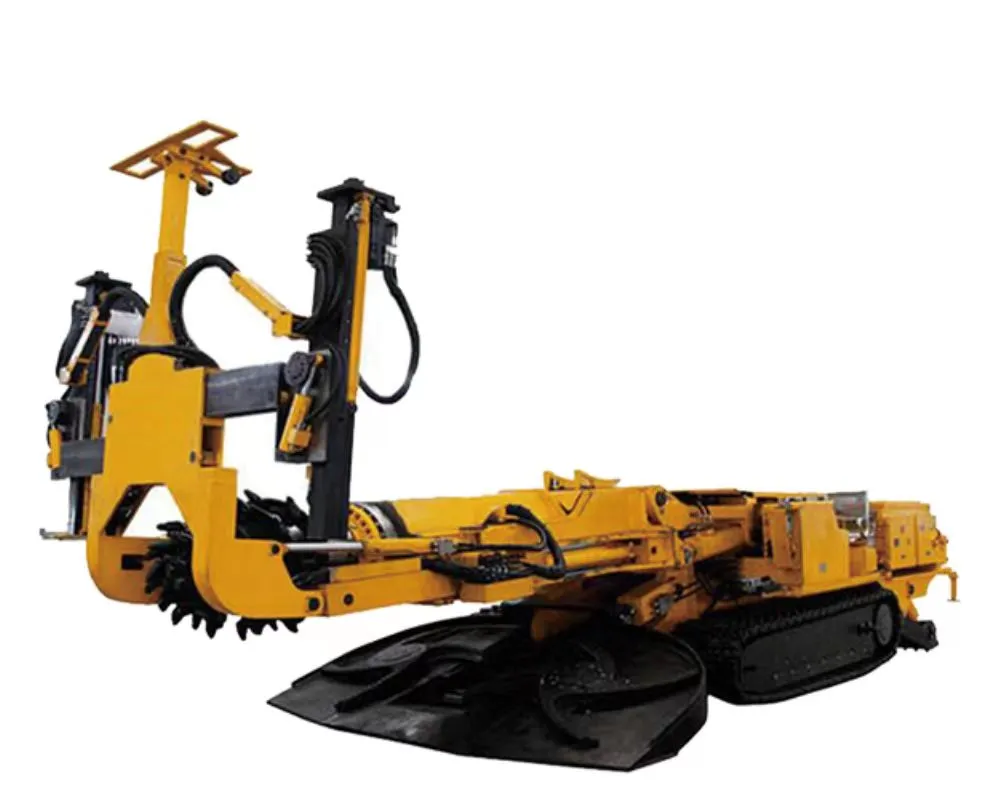

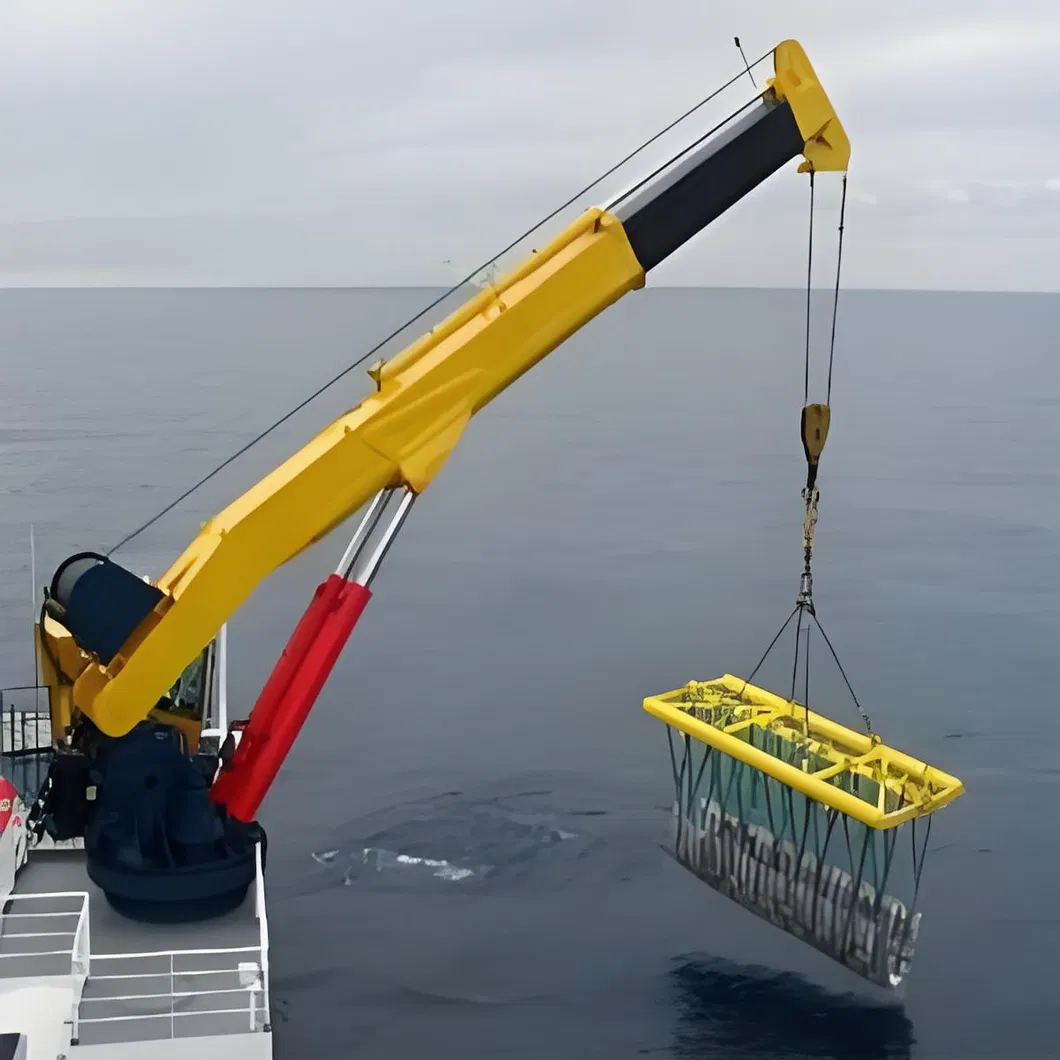

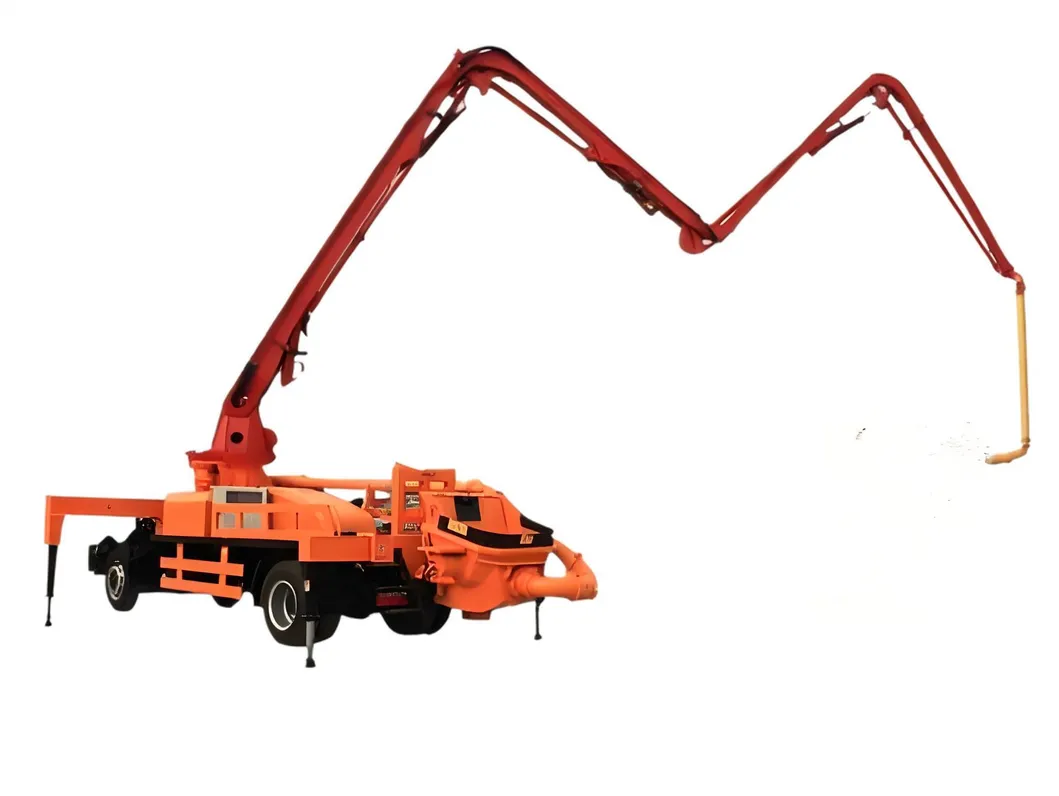

Máquina cliente

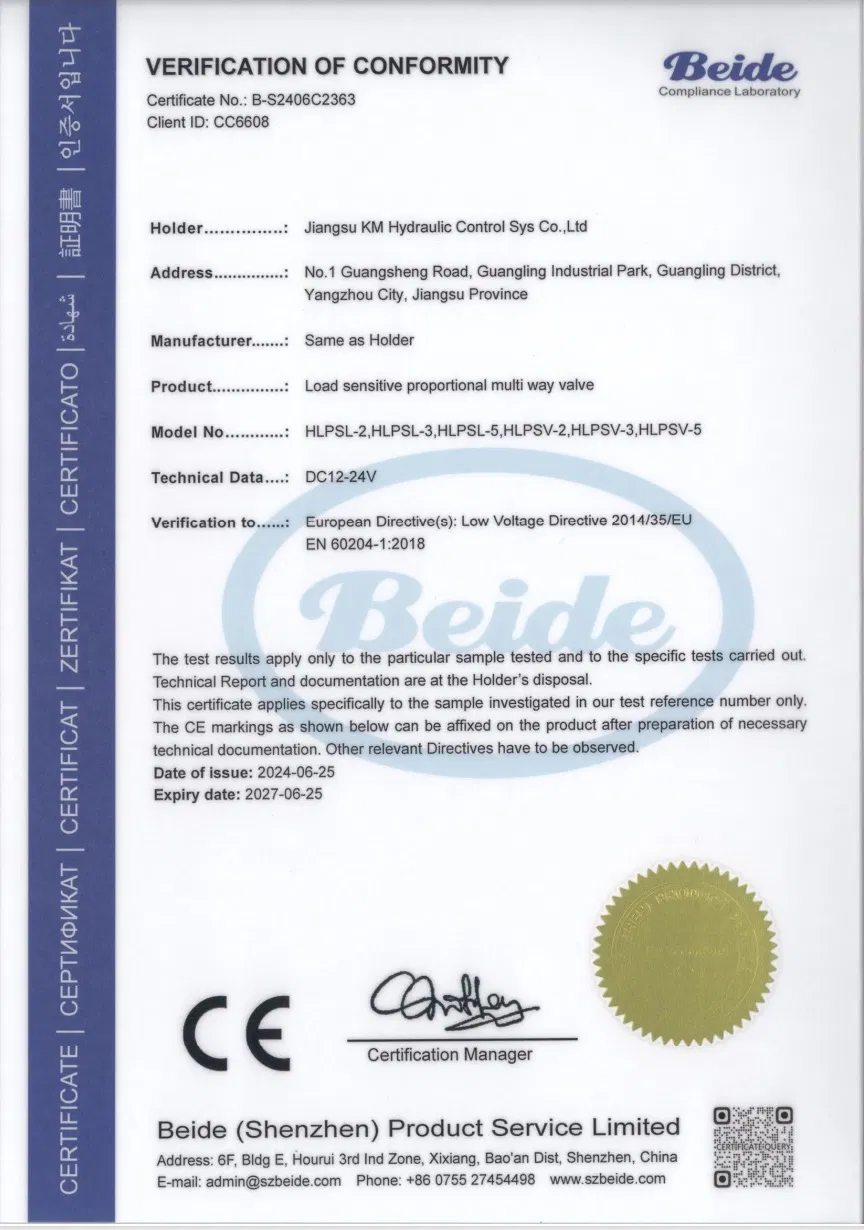

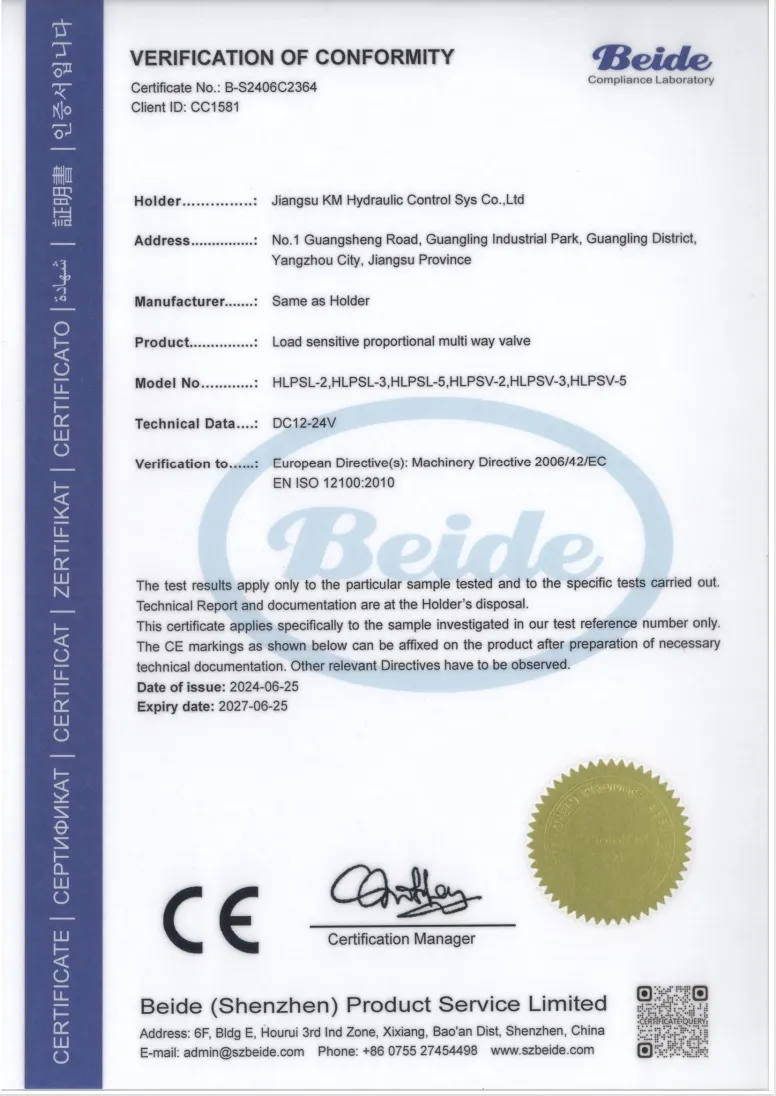

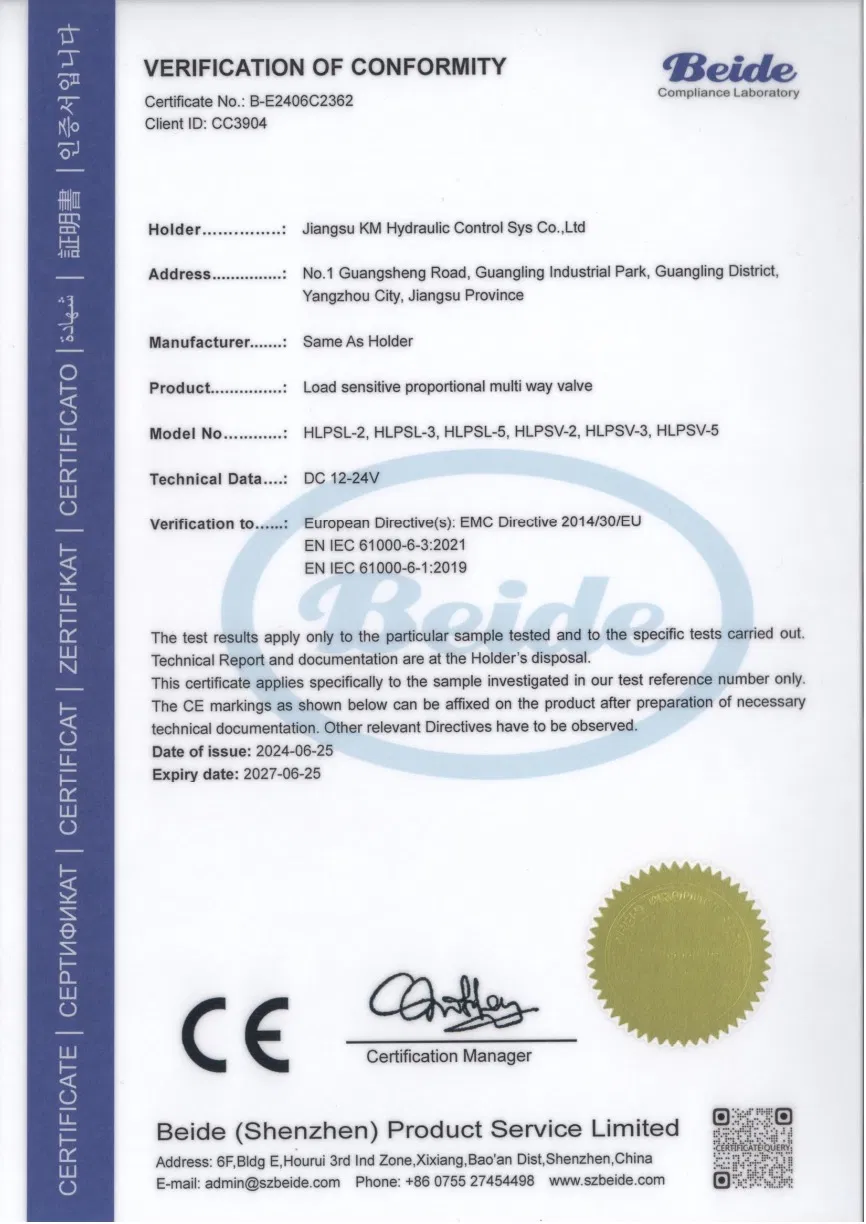

Certificações

Perguntas Frequentes (FAQ)

1. Qual é o tempo de entrega para as encomendas?

O prazo de produção é normalmente de um mês após a receção do pagamento. Este período permite-nos garantir uma preparação meticulosa e um controlo de qualidade rigoroso para obter resultados ideais, garantindo que os seus produtos são fornecidos na perfeição.

2. Existe alguma quantidade mínima de encomenda (MOQ) para as válvulas?

Oferecemos uma quantidade mínima de encomenda excepcionalmente baixa. Até mesmo uma única peça pode ser encomendada para verificação de amostras para satisfazer as suas necessidades específicas, proporcionando a máxima flexibilidade para os seus projetos.

3. Como proceder a uma encomenda detalhada do produto?

Primeiro, informe-nos sobre os seus requisitos ou aplicação detalhados. Em segundo lugar, iremos fornecer uma cotação personalizada com base nas suas necessidades ou nas nossas recomendações de especialistas. Em terceiro lugar, confirma os desenhos e coloca um depósito para formalizar a encomenda. Por fim, organizaremos a produção, garantindo que todas as especificações sejam cumpridas até à perfeição.

4. É possível personalizar os produtos com a impressão do meu logotipo?

Sim, é perfeitamente possível. Solicitamos que nos informe formalmente antes do início da produção e confirme o design com base na amostra fornecida. Isso garante que a sua identidade visual seja aplicada com extrema precisão e qualidade.

5. Qual a diferença operacional entre as válvulas HLPSL e HLPSV?

As válvulas HLPSL são especialmente projetadas para sistemas com bombas de deslocamento constante, oferecendo estabilidade máxima. Já as válvulas HLPSV destinam-se a sistemas de bombas de fluxo variável, destacando-se na economia e eficiência energética em aplicações contínuas.

6. Em quais setores estas válvulas multidirecionais são mais indicadas?

Estes componentes são essenciais para maquinário de engenharia pesada, sendo altamente recomendados para setores como operações de salvamento de emergência, escavação de túneis, exploração mineral e veículos dedicados a serviços municipais urbanos.
