Informação Básica
| N ° de Modelo. |
LQX-150 |
| Adaptar à espessura do empilhamento do estator |
5 mm - 150 mm |
| Diâmetro externo máximo do estator |
160 mm |
| Diâmetro interno mínimo do estator |
120 mm |
| Batida de produção |
0.4-1.2 segundos slot |
| Pressão de ar |
0.5-0,8mpa |
| Fonte de alimentação |
380v sistema trifásico de quatro fios 50/60hz |
| Potência |
3 kw |
| Peso |
800 kg |
| Especificação |
(l) 1500* (w) 800* (h) 1450mm |
| Código HS |
8479899990 |
Descrição de Produto

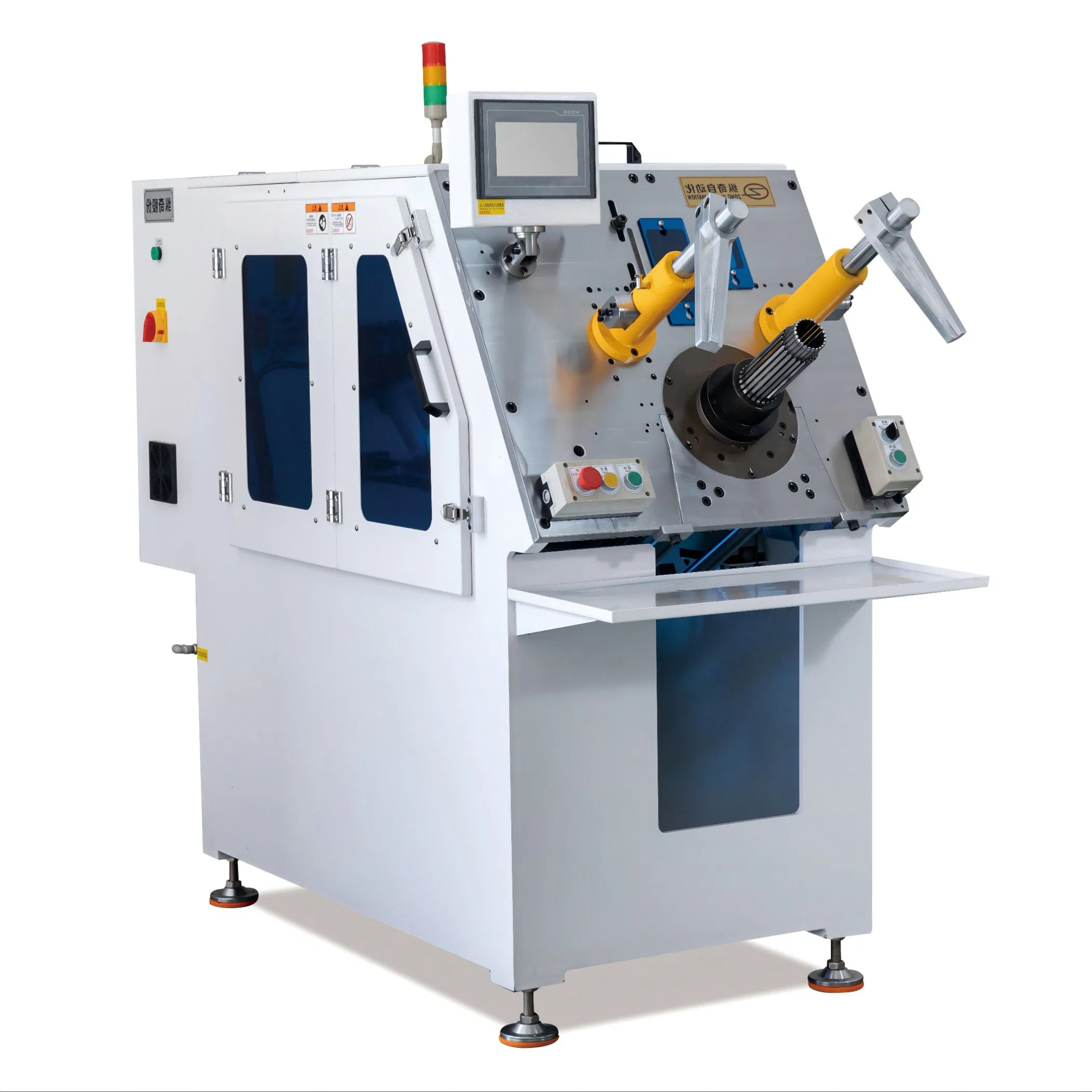

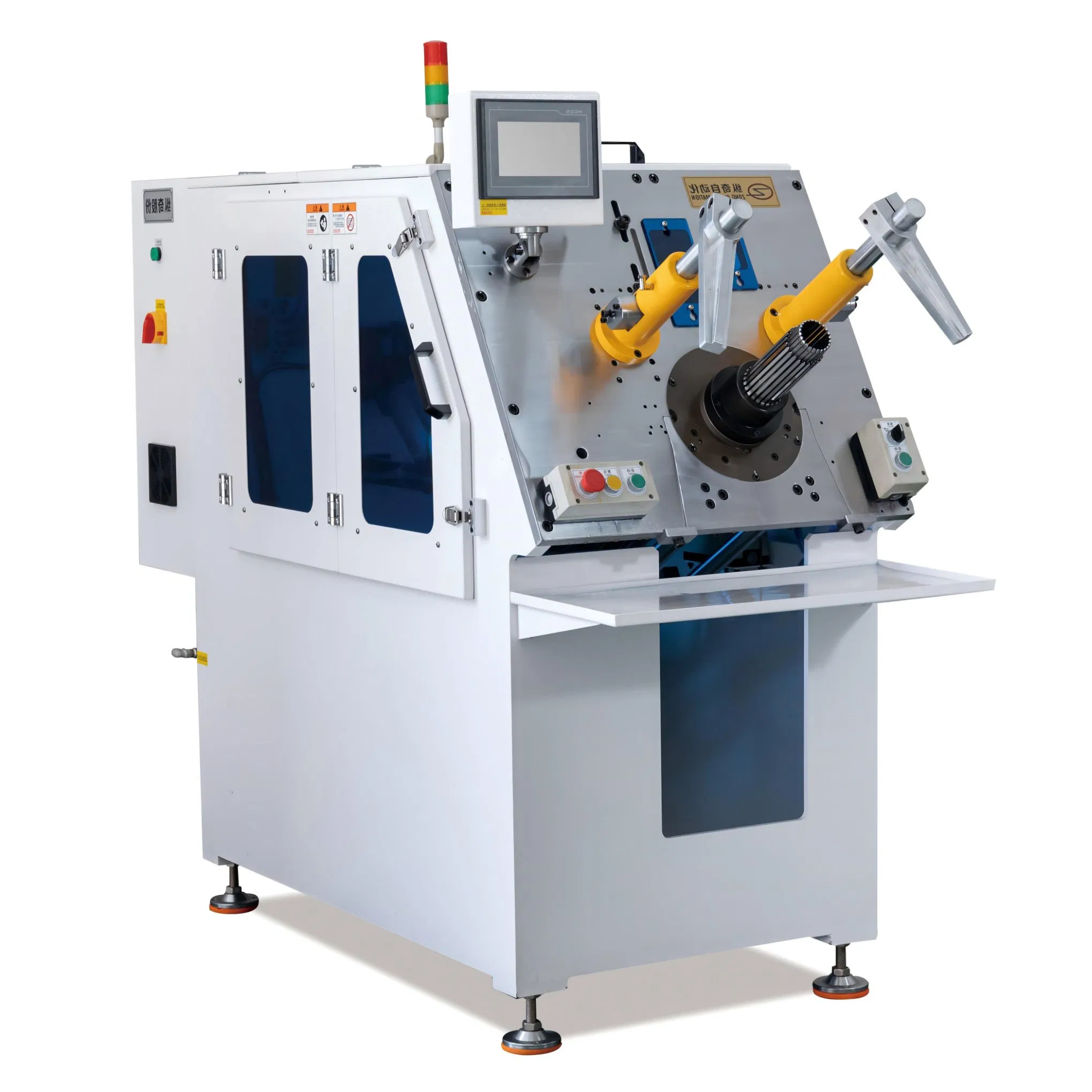

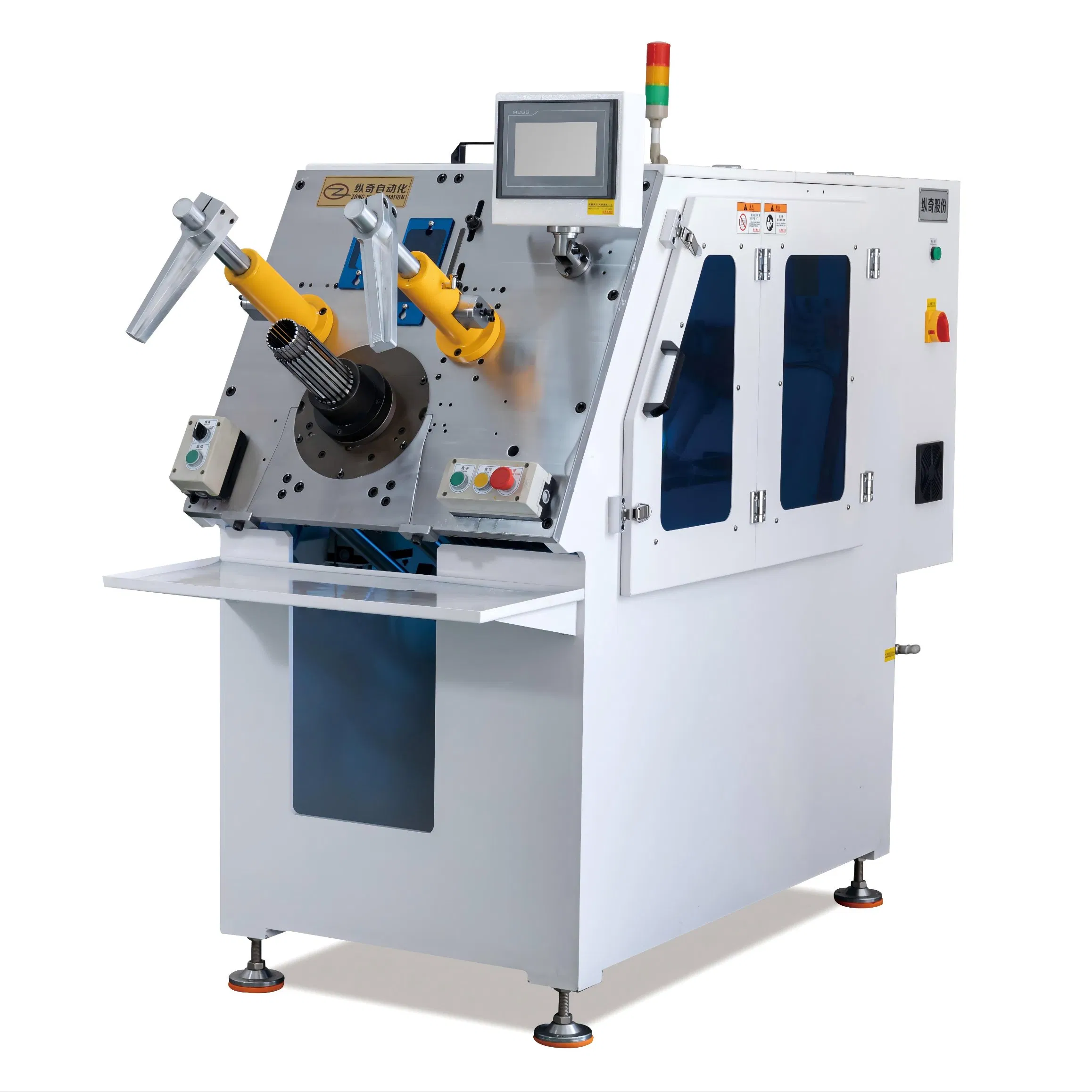

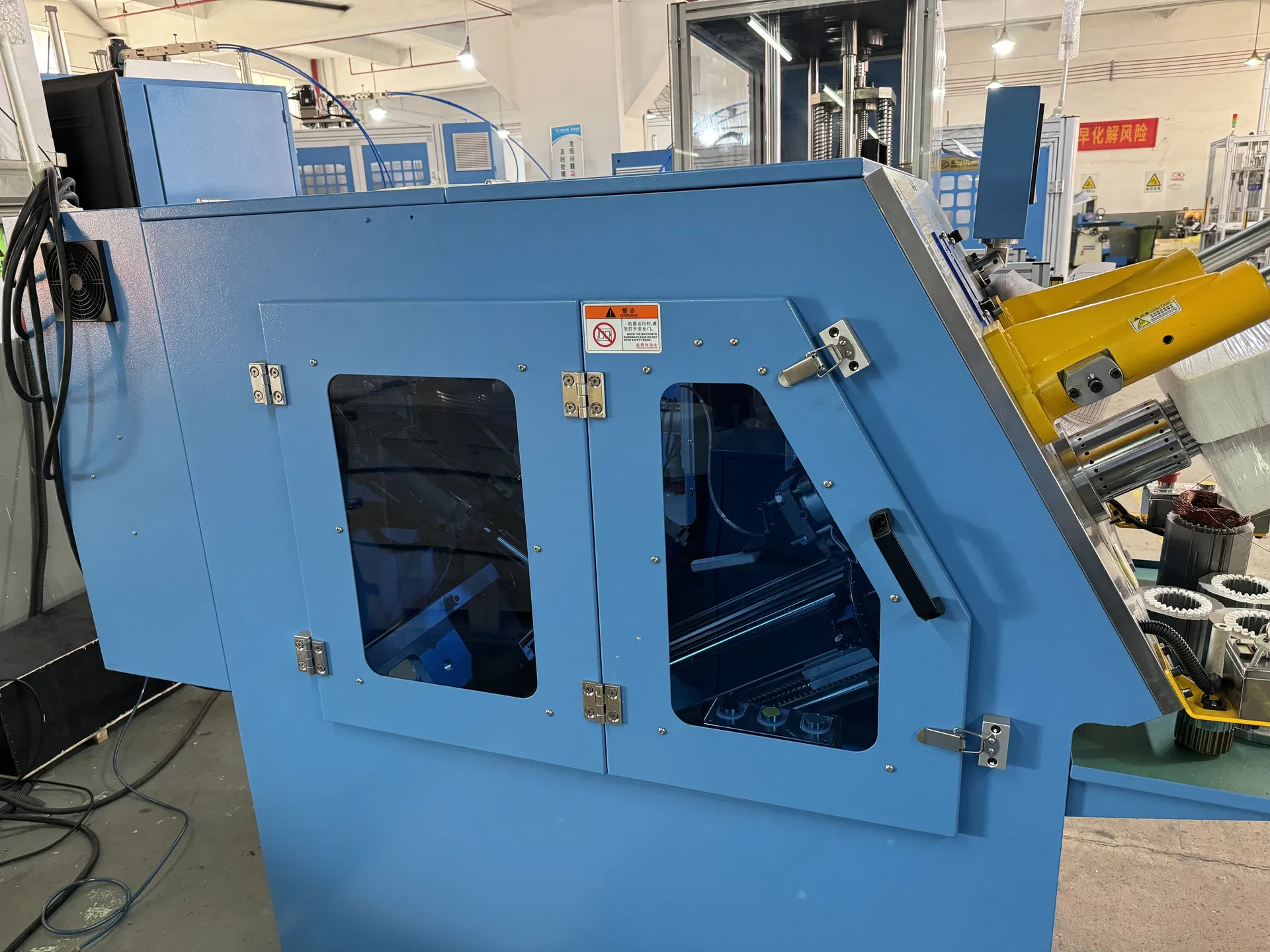

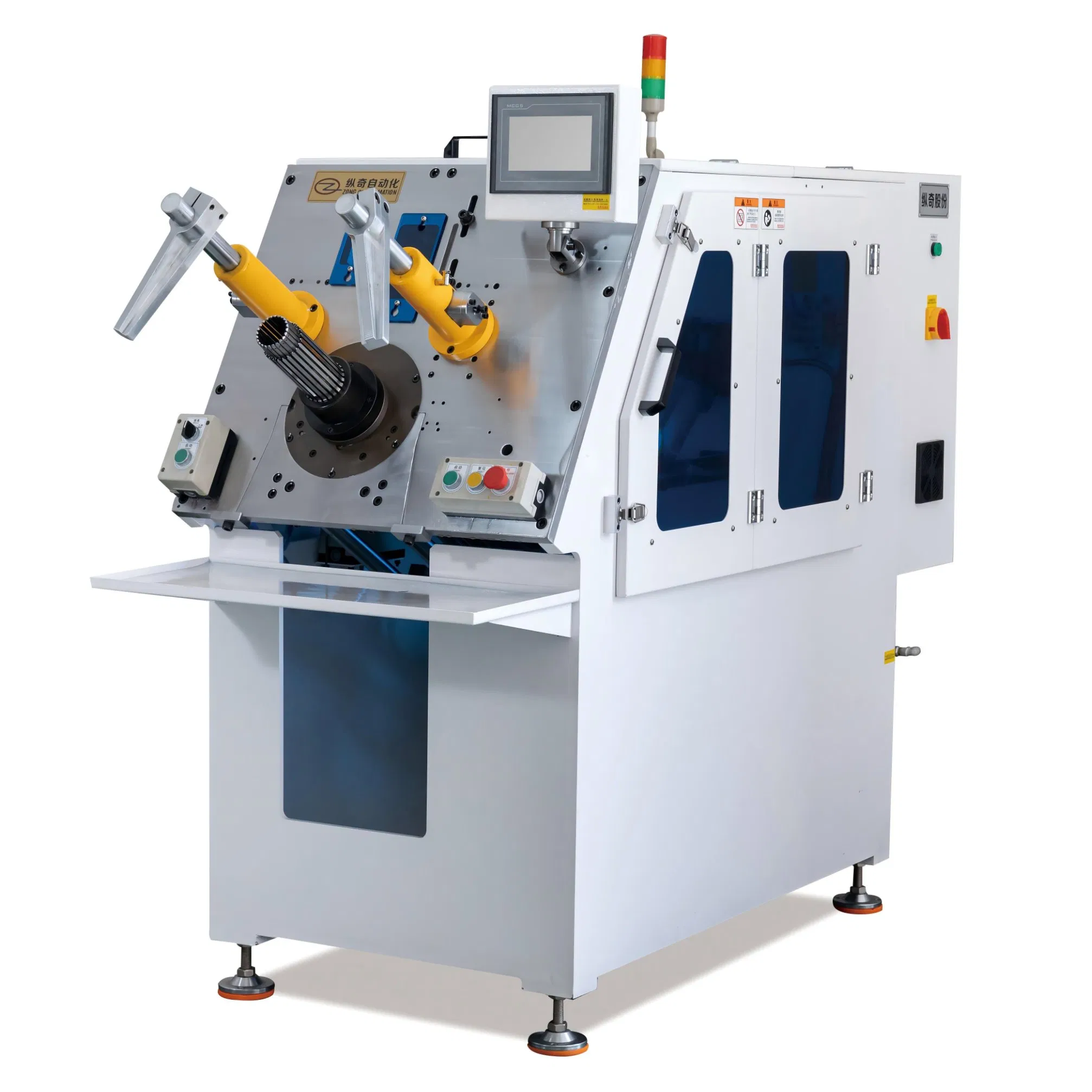

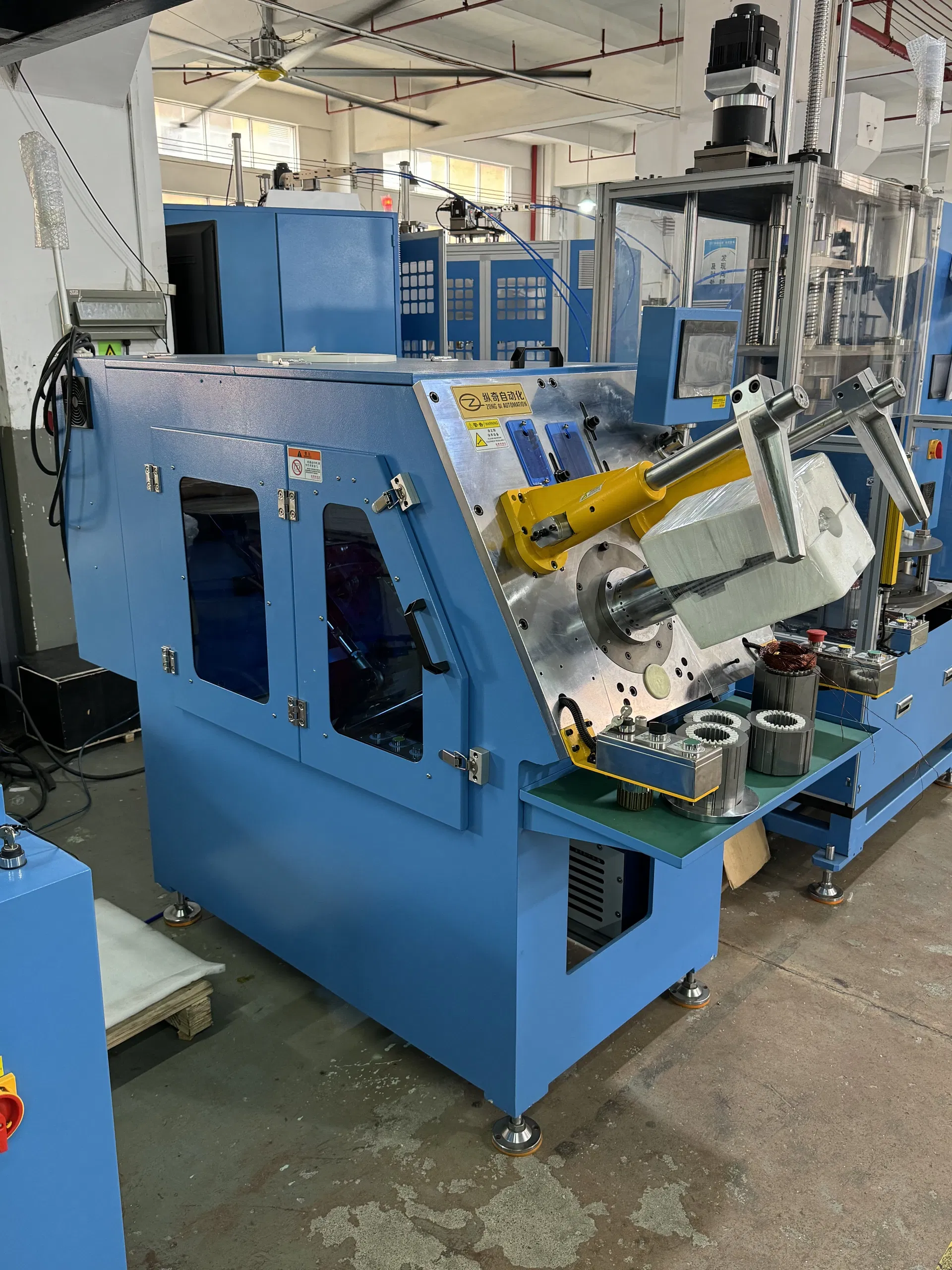

Características do produto: A máquina é um dispositivo para inserir automaticamente bobinas e cunhas de ranhura nas ranhuras do estator, que podem inserir bobinas e cunhas de ranhura ou bobinas e cunhas de ranhura nas ranhuras do estator de uma só vez. O servomotor é usado para alimentar papel (papel de tampa do slot). A bobina e a cunha de ranhura estão incorporadas pelo servomotor. O dispositivo tem a função de pré-alimentar papel, o que evita eficazmente o fenómeno de que o comprimento do papel de cobertura da ranhura varia.
Equipado com interface homem-máquina, pode definir o número de ranhuras, velocidade, altura e velocidade de colocação.
O sistema tem as funções de monitorização da saída em tempo real, temporização automática de um único produto, alarme de falha e autodiagnóstico.
A velocidade de inserção e o modo de alimentação da cunha podem ser definidos de acordo com a taxa de enchimento da ranhura e o tipo de fio de diferentes motores.
A conversão pode ser realizada mudando o dado, e o ajuste da altura da pilha é conveniente e rápido.
Com a configuração de um ecrã grande de 10 polegadas, a operação é mais prática.
Tem uma vasta gama de aplicações, elevada automatização, baixo consumo de energia, elevada eficiência, baixo ruído, longa vida útil e manutenção fácil.
Aplicações Recomendadas: É particularmente adequado para motor de ar condicionado, motor de lavagem, motor do compressor, motor do ventilador, motor do gerador, motor da bomba, motor do ventilador e outros motores de micro indução.
Perguntas Frequentes (FAQ)
Qual é a espessura de estator suportada pela máquina LQX-150?
A máquina adapta-se a estatores com espessuras de empilhamento que variam entre 5 mm e 150 mm.
Quais são as dimensões limites do diâmetro do estator para esta máquina?
O equipamento suporta um diâmetro externo máximo de estator de 160 mm e um diâmetro interno mínimo de 120 mm.
Quais tipos de motores podem ser produzidos com este equipamento?
É ideal para motores de micro indução usados em ar condicionado, máquinas de lavar, compressores, ventiladores, geradores e bombas de água.
Como funciona a alimentação e inserção de papel de isolamento e bobinas?
A alimentação do papel de cobertura da ranhura e a inserção das bobinas e cunhas de ranhura são acionadas por servomotores precisos, garantindo uma inserção simultânea e eficiente.
Quais são os requisitos de energia e a potência instalada da máquina?
A máquina requer uma fonte de alimentação trifásica de quatro fios 380V a 50/60Hz e possui uma potência nominal de 3 kW.
Quais recursos de segurança e controle o sistema operacional oferece?
O sistema conta com uma tela tátil de 10 polegadas, monitorização em tempo real da saída de produção, temporização automática, alarme integrado de falhas e funções de autodiagnóstico.
