Informação Básica

Descrição de Produto

Parâmetros do Produto

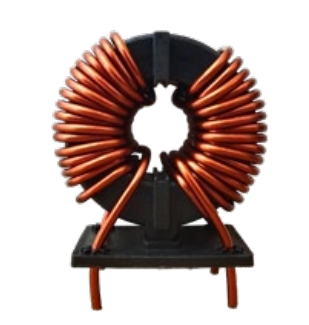

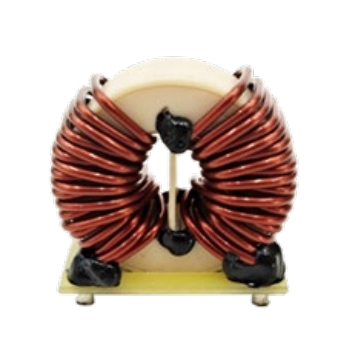

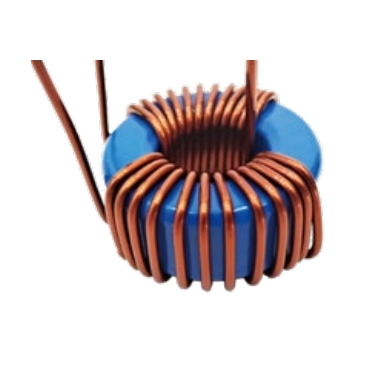

Efeito de produto semelhante de enrolamento da máquina:

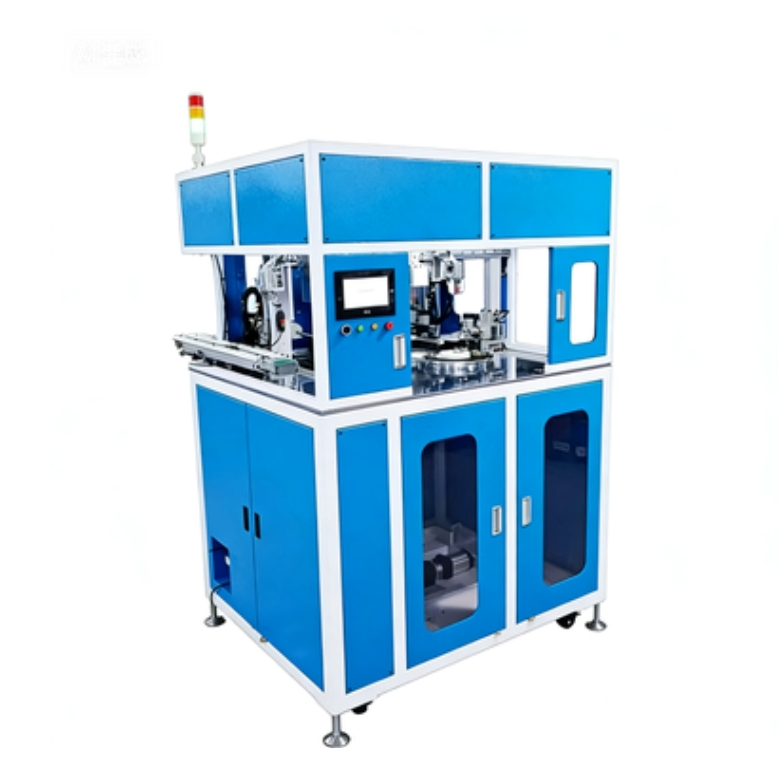

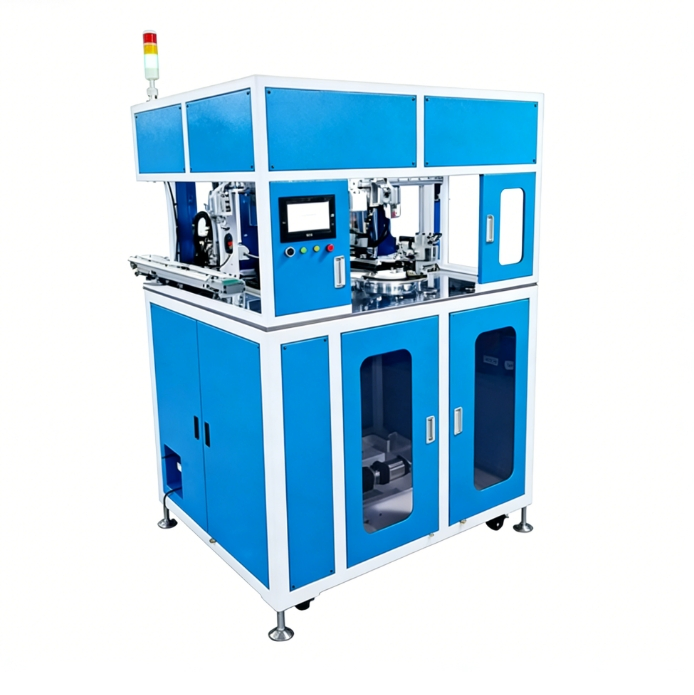

Descrição Detalhada do Equipamento

• Alta Automação e Aplicação: Adequado para indutores de modo comum tradicionais com enrolamentos de fio de cobre esmaltados de uma ou de duas cadeias. Comprimento máximo do enrolamento dentro de 12500 mm, diâmetro do fio entre 0.6 e 2.5 mm. Gama compatível de anéis magnéticos: Diâmetro exterior D18 - 45 mm, altura do anel magnético de 4 - 25 mm.
• Eficiência de Produção Elevada: Tomando como exemplo um anel magnético T25*15*8, com diâmetro de fio indutor de 1.2 mm e 20 voltas por lado, a capacidade de produção horária atinge aproximadamente 120 unidades.
• Estrutura de Estação Dupla: A máquina adota um sistema de enrolamento tipo gancho. Com design de estação dupla, o anel magnético executa o enrolamento N1 na primeira estação e, em seguida, desloca-se para a segunda para o enrolamento N2, otimizando o tempo operacional.
• Monitorização Inteligente: O sistema monitoriza continuamente o processo automático. Em caso de anomalias, ocorre paragem imediata com indicação da causa da falha no ecrã.
• Interface Ecrã Tátil Flexível: Permite operação passo a passo e ajuste intuitivo de parâmetros como velocidade do gancho, espaçamento de enrolamento e comprimento de alimentação de fio.
• Controlo de Precisão Servo-acionado: Utiliza braçadeiras mecânicas acionadas por servomotor para rodar de forma semi-circular, gerando um enrolamento suave e sem cruzamentos indesejados.

Instalação do Equipamento

• Remova as tiras de fixação das peças rotativas após desembalar a máquina antes de ligar a energia.
• As mangueiras de ar devem transportar ar limpo, sem óleo e filtrado a 0.6 MPa de pressão.
• A tomada de alimentação deve estar devidamente aterrada para proteção elétrica estável.

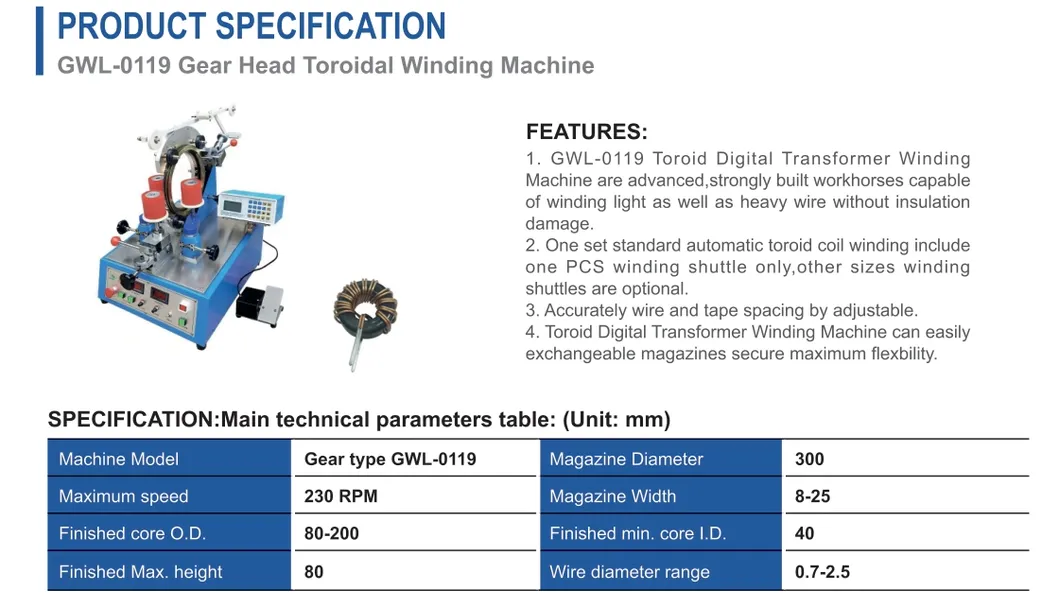

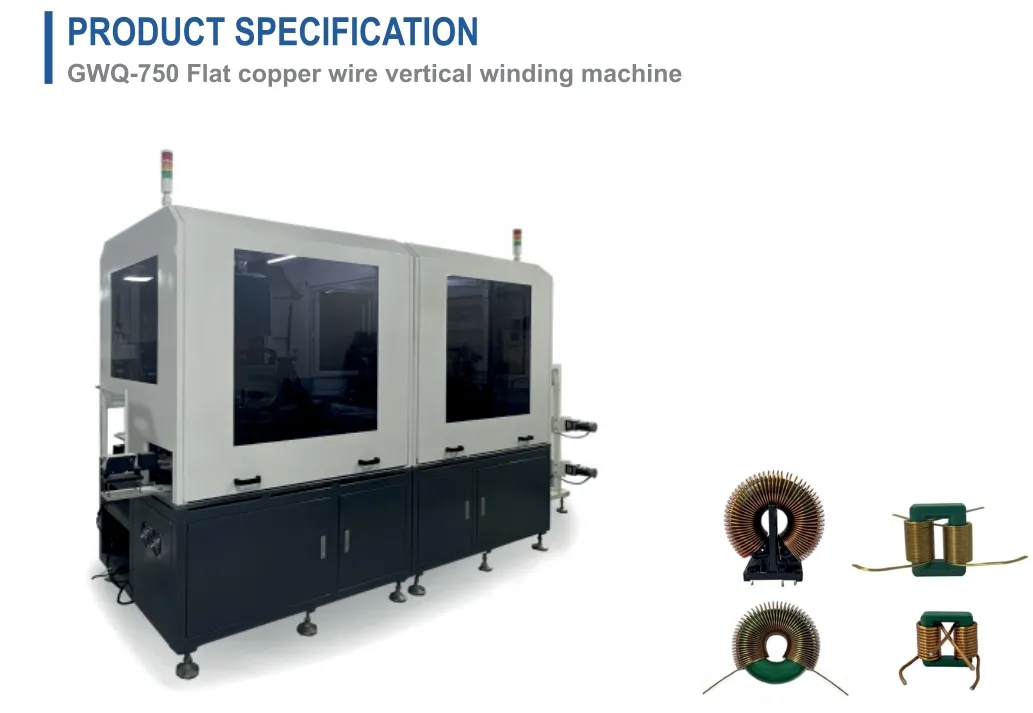

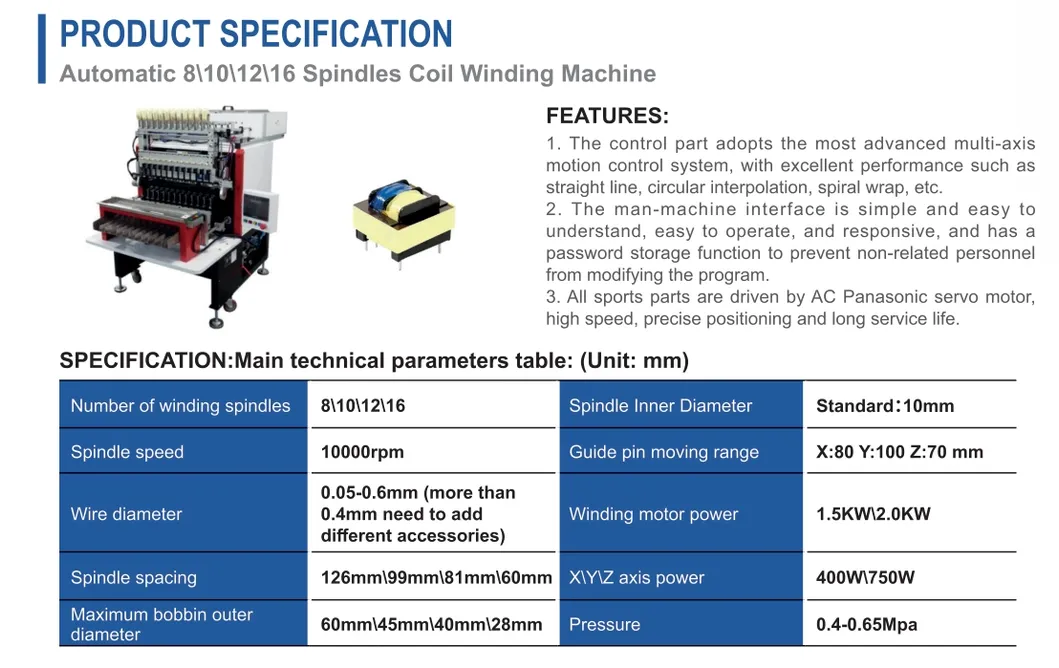

Produtos Relacionados

Perfil da Empresa

Fundada em 1993, a nossa empresa tem sido uma marca reconhecida no fornecimento de máquinas de bobina com excelente desempenho e tecnologia de produção avançada. Oferecemos soluções altamente económicas para componentes enrolados como transformadores, bobinas e indutores.

Com mais de 28 anos de experiência no setor de enrolamento de bobinas, fornecemos assistência técnica local, vendas e suporte integrado em parceria com distribuidores globais na Europa, América, Sudeste Asiático e América do Sul.

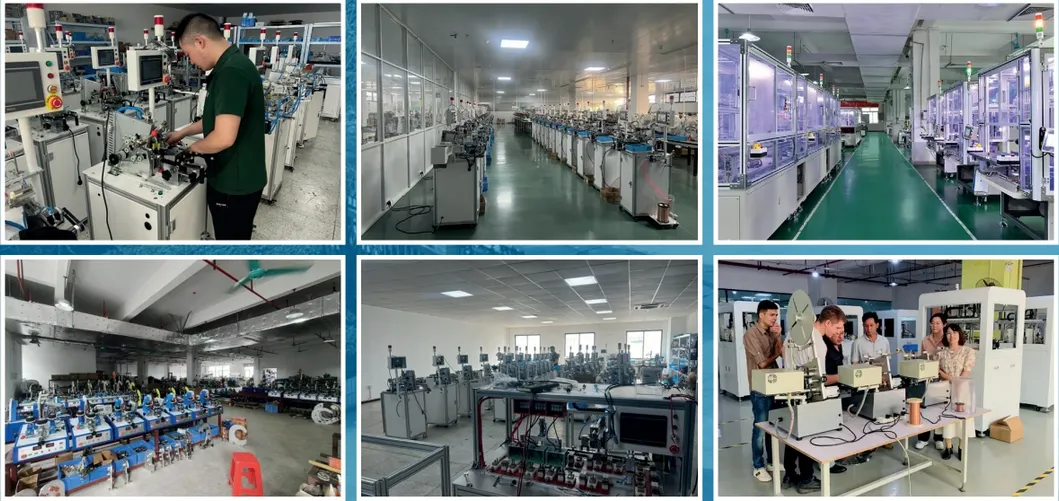

Nossa Fábrica: Projetamos e fabricamos equipamentos avançados para bobinas toroidais, transformadores de corrente e indutores, garantindo fiabilidade e longa vida útil por meio de ensaios severos sob a norma ISO9001 e sistema CE.

Categorias de Equipamentos:

• Máquinas de Enrolamento Toroidal / Automático / Paralelo
• Máquinas de Reforço Retangular e Automático
• Sistemas de Empilhamento e Testadores de Voltas

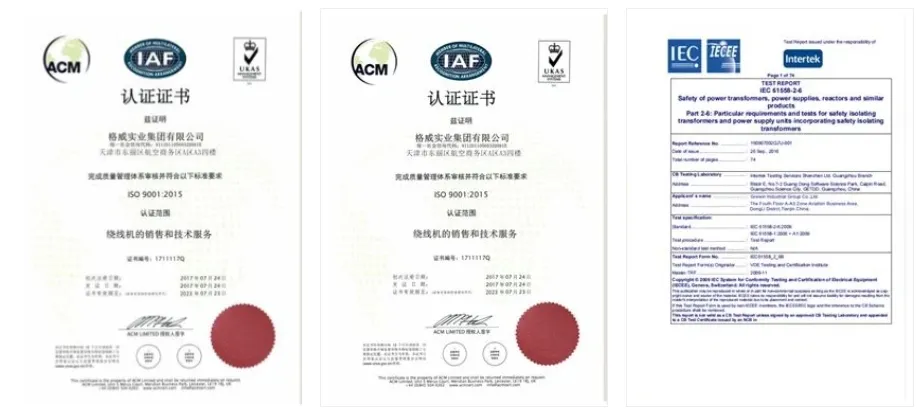

Certificações

Embalagem e Envio

Material de Embalagem: Caixas de madeira robustas ou cartão de alta densidade com espuma interna de absorção de impacto.

• Peças de Pequeno Porte: Protegidas com plástico de bolhas e caixa de papelão reforçada.
• Equipamento Pesado: Acondicionado em caixas de madeira estruturadas sob medida com indicação de orientação vertical e proteção contra umidade e trepidações.

Modalidades de Envio: Entregas aéreas expressas (3-5 dias úteis) ou via transporte marítimo com otimização de espaço para carga geral (CBM).

Nossas Vantagens

• Suporte Técnico Completo: Documentação técnica detalhada, guias em vídeo e atendimento por engenheiros seniores.
• Garantia Estendida: 12 meses de garantia integral com reposição imediata de peças contra falhas de fabrico.
• Configurações Personalizadas: Flexibilidade para programar rotinas e ajustar o ponto de enrolamento via painel interativo.
• Componentes Premium: Guia de cerâmica com alta resistência mecânica para proteção do verniz do fio esmaltado.
