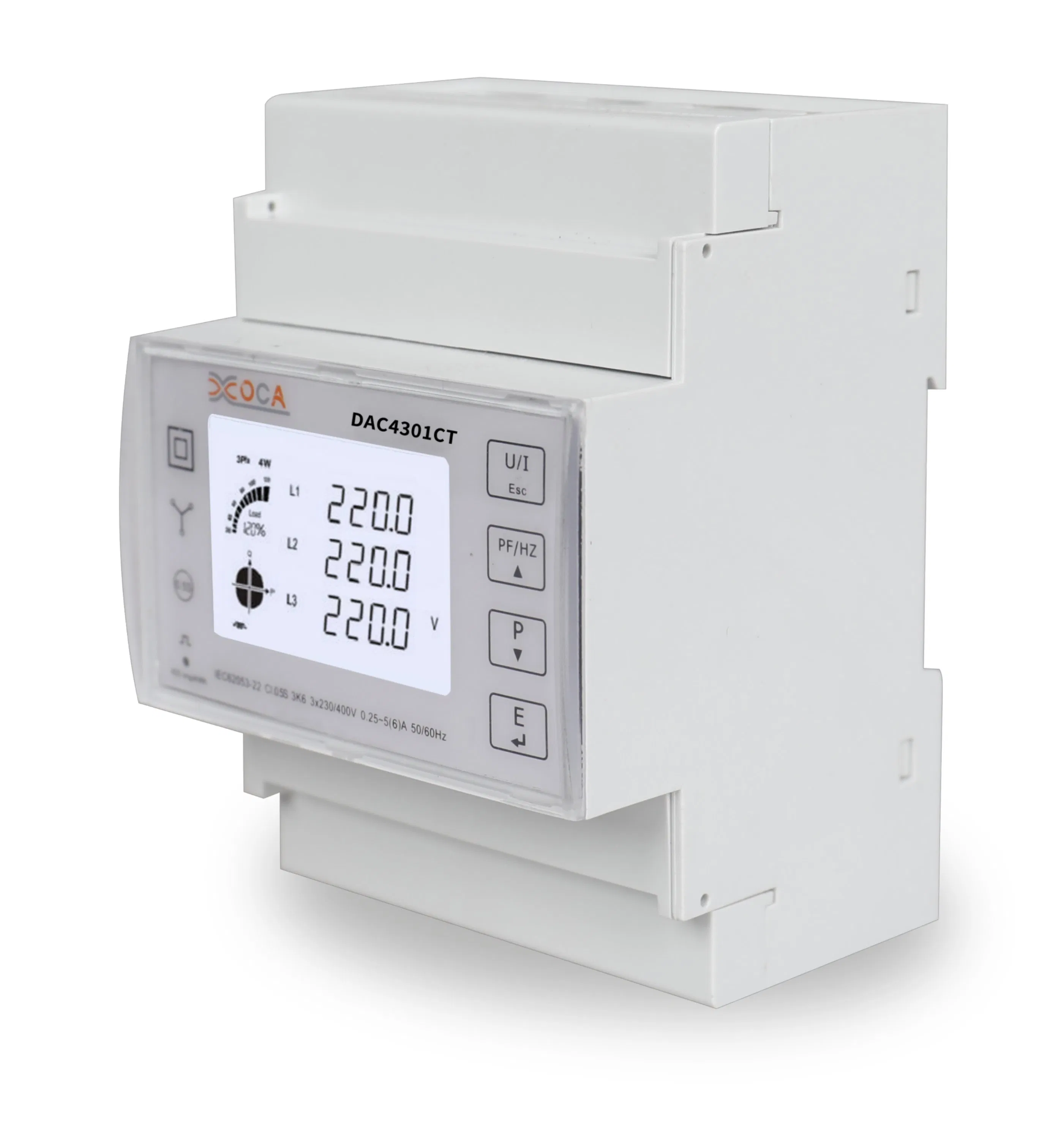

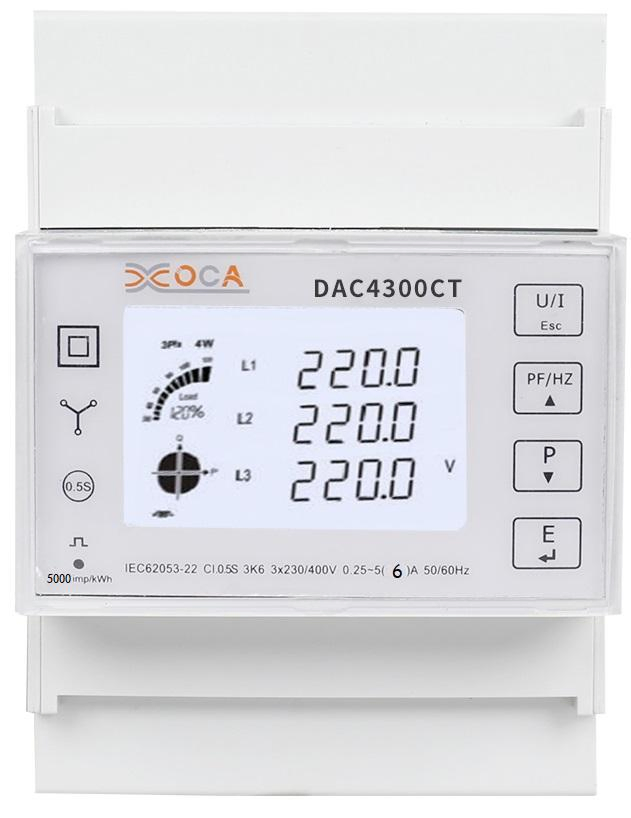

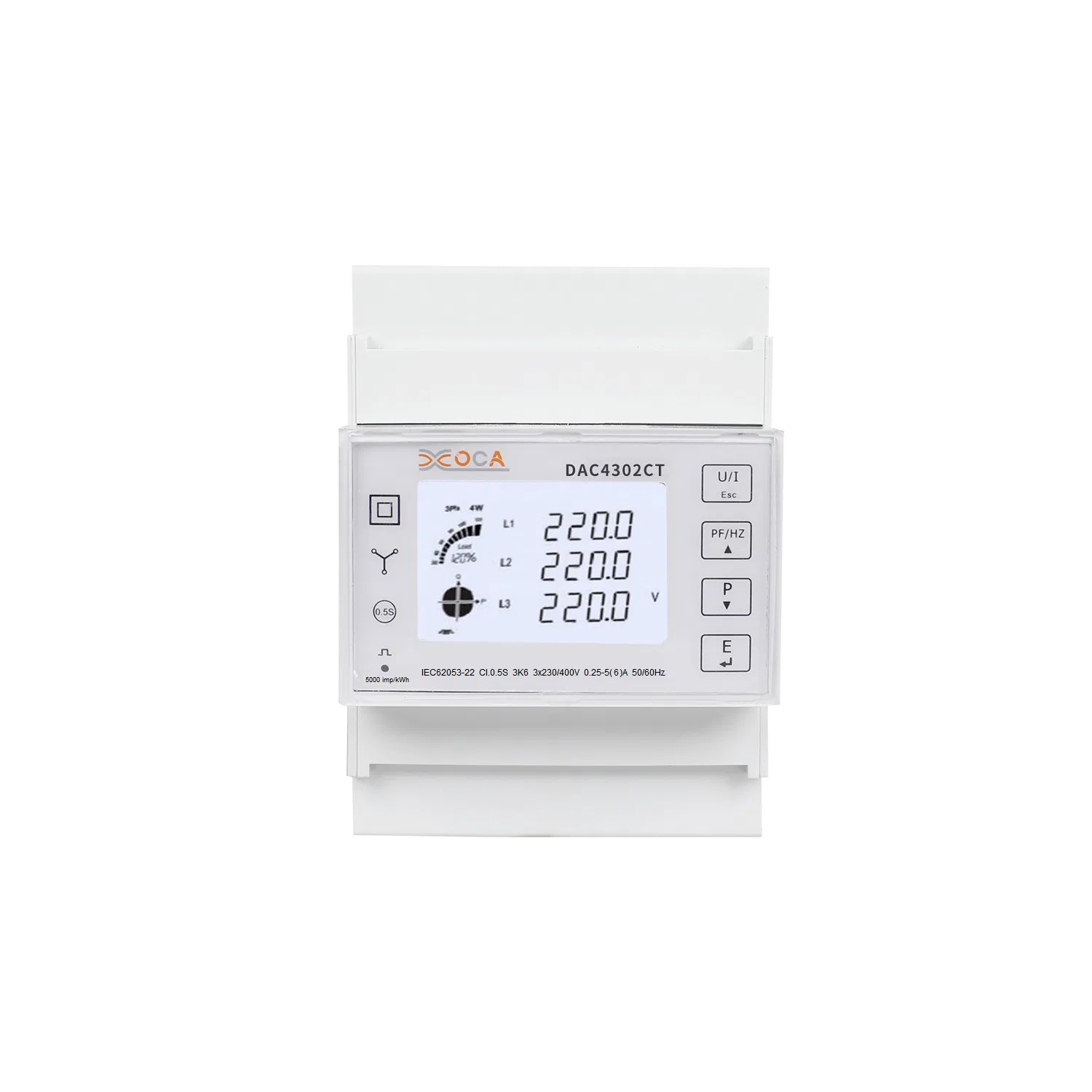

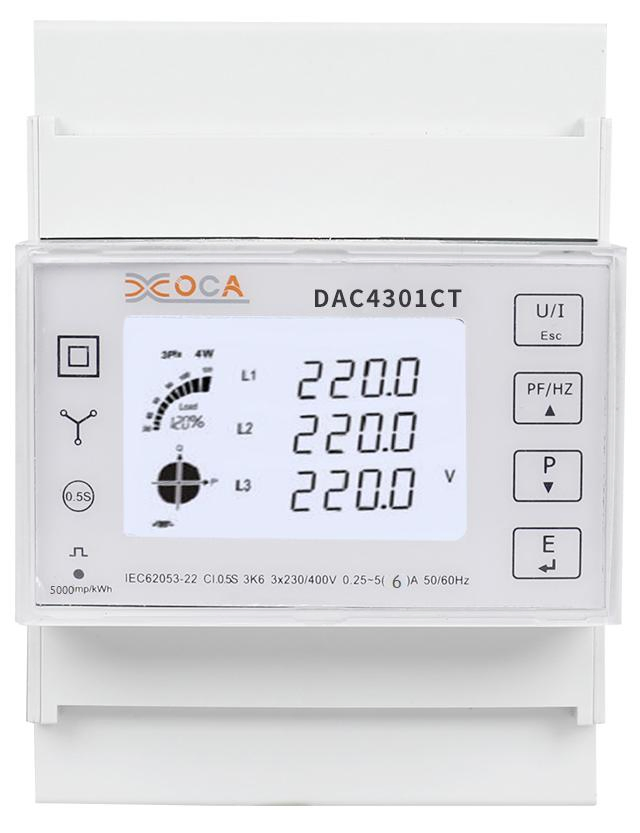

Descrição de Produto
Série DAC4300CT
Aplicação
Os produtos da série DAC4300CT são medidores de energia eléctrica multifuncionais concebidos para a monitorização da energia eléctrica do inversor fotovoltaico, análise estatística do novo consumo de energia eléctrica, necessidades de monitorização da energia das redes de energia e edifícios inteligentes. A sua função de comunicação completa é muito adequada para vários sistemas de controlo, sistemas SCADA e sistemas de gestão de energia.
Carácter dos produtos
- São suportados transformadores de corrente externos de tipos de saída, como 5A/100mV/100mA, e também é suportado o acesso directo da bobina Rogowski. Com a função de correcção da ligação inversa do transformador de corrente.
- Suporte para acesso ao transformador de tensão externo, tensão de entrada de suporte mínima de 30 V.
- Montagem em calha DIN, 4 módulos de largura padrão.
- O design do botão de toque melhora a operabilidade dos botões e reduz a falha dos botões taxa.
- Medição de parâmetros multifunção, que fornece tensão, corrente, potência activa, potência reactiva, Potência aparente, factor de potência, ângulo de fase, etc.
- Fornecer os dados analíticos do conteúdo harmónico total de tensões e correntes.
- Fornecer estatísticas mensais sobre o consumo de electricidade para os últimos 12 meses e estatísticas diárias de consumo de electricidade nos últimos 31 dias.
- Suporte para função de comunicação RS485, taxa de transmissão até 38400bps, suporte Modbus RTU, protocolo Mbus (opcional).
Parâmetros técnicos
| Entrada e Alimentação |
| Entrada - Tensão |
Tensão da taxa (Un) |
230 Vac (L-N) / 400 Vac (L-L) |
| Intervalo medido (Ligação directa) |
30 a 300 Vac (L-N), 30 a 500 Vac (L-L) |
| PT primário |
30 a 500000 |
| Impedância |
1MΩ |
| Intervalo de frequência |
45 a 65 Hz |
| Capacidade de sobrecarga |
2 * ONU por 1 segundo |
| Entrada - corrente |
CT2 (secundário) |
1A ou 5A (Opcional: 100 mA, 100 mV) |
| CT1 (principal) |
1 a 9999 A. |
| Intervalo medido |
0.003 a 6 A, a corrente básica (Ib) é de 5 A. |
| Impedância |
< 0.01 ohm |
| Capacidade de sobrecarga |
120A durante 0.5 segundos |
| Fonte de alimentação auxiliar |
Gama de funcionamento |
80 ~ 300 Vac/100 ~ 420 Vdc |
| Frequência |
45 ~ 65 Hz |
| Consumo de energia |
< 4VA/0,5W |
| Características mecânicas |
| Grau de proteção IP (IEC 60529) |
Concebido para o visor dianteiro IP51, com corpo de medidor IP30 |
| DIMENSÕES (L X A X P) |
72 x 100 x 66 mm |
| Posição de montagem |
Montagem em calha DIN |
| Material da caixa do medidor |
UL 94 V-0 |

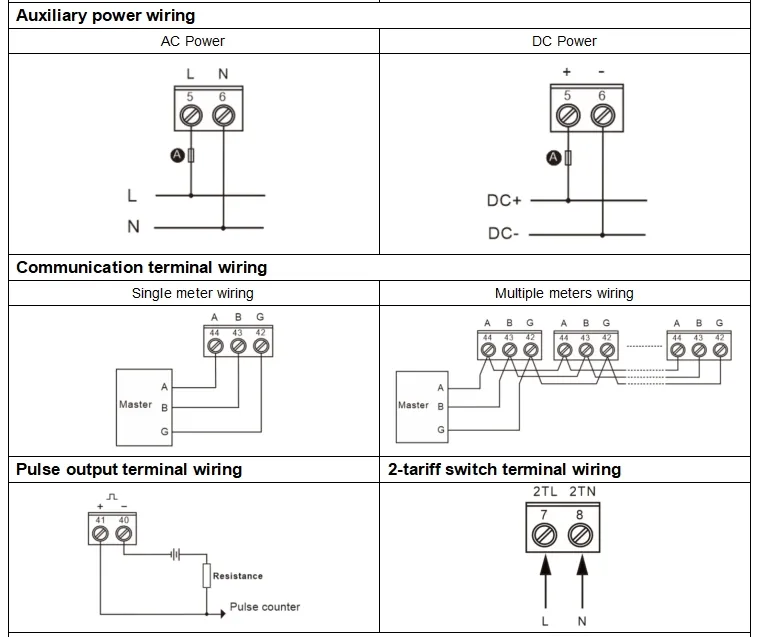

| Comunicações |
| Interfaces padrão e protocolos |
RS485 de 2 fios, Modbus RTU (Opcional: MBus) |
| Taxa Buad |
1200 a 38400 bps, o padrão é 9600 bps |
| Bit de paridade |
Nenhum, par, ímpar, o padrão é nenhum |
| Bit de paragem |
1 ou 2, a predefinição é 1 |
| Tempo de resposta |
< 100 ms |
| Modo de transmissão |
half-duplex |
| Distância da transmissão |
Até 1000 m. |
| Máx. Carregamento do bus |
64 unid |
Pacote
A nossa embalagem padrão, embalagem personalizada, disponível mediante pedido.
PERGUNTAS FREQUENTES (FAQ)
Q1 Se estiver interessado no medidor de potência total de três fases LED, quando posso receber as cotações e informações detalhadas depois de enviar a pergunta inicial?
R: Vamos tentar responder a todos os pedidos dentro de 24 horas.
Q2 Posso obter uma amostra para testar e verificar a qualidade antes de fazer uma encomenda?
R: Estamos confidentes sobre a qualidade de nossos produtos e felizes em fornecer amostras para sua revisão. Envie-nos uma pergunta!
Q3 Você é um fabricante ou uma companhia negociando?
R: Somos um fabricante com fortes capacidades de I&D internas. Oferecemos um espectro completo de serviços, desde a concepção do produto até à prestação de serviços de exportação.
Q4 Qual é a cobertura da garantia para os medidores de potência total trifásicos LED?
R: Oferecemos uma garantia de três anos aos nossos clientes.
Q5 Você poderia usar nosso logo nos produtos?
R: Estamos felizes em prestar esse serviço. O preço real depende da quantidade que encomendar. Envie um pedido de detalhes.
Q6 Quais certificações o medidor de energia possui?
R: Nossos medidores de energia possuem certificações reconhecidas internacionalmente, tais como RoHS, ISO e CE, atendendo a rígidos padrões de qualidade e segurança.
