Descrição do produto

Informação Básica

📺 Exibição Digital

🔧 Instalação Ligado Direto

⚡ Uso Medidor de Energia Multi-Funcional, Medidor de Uso de Indústria e Casa, Medidor de Energia Elétrica de Padrão, Medidor de Energia Reativa, Medidor de Demanda Máxima

🔌 Equipamentos Elétricos Trifásico com Quatro Fios

🧠 Teoria Medidor Eletrônico

🔗 Conexão medidor de energia Tipo Passar

📡 Sinal medido Onda Contínua

🏷️ Tipo Medidor de Energia

📜 Certificação RoHS, ISO, CE

⚙️ Personalizado Personalizado

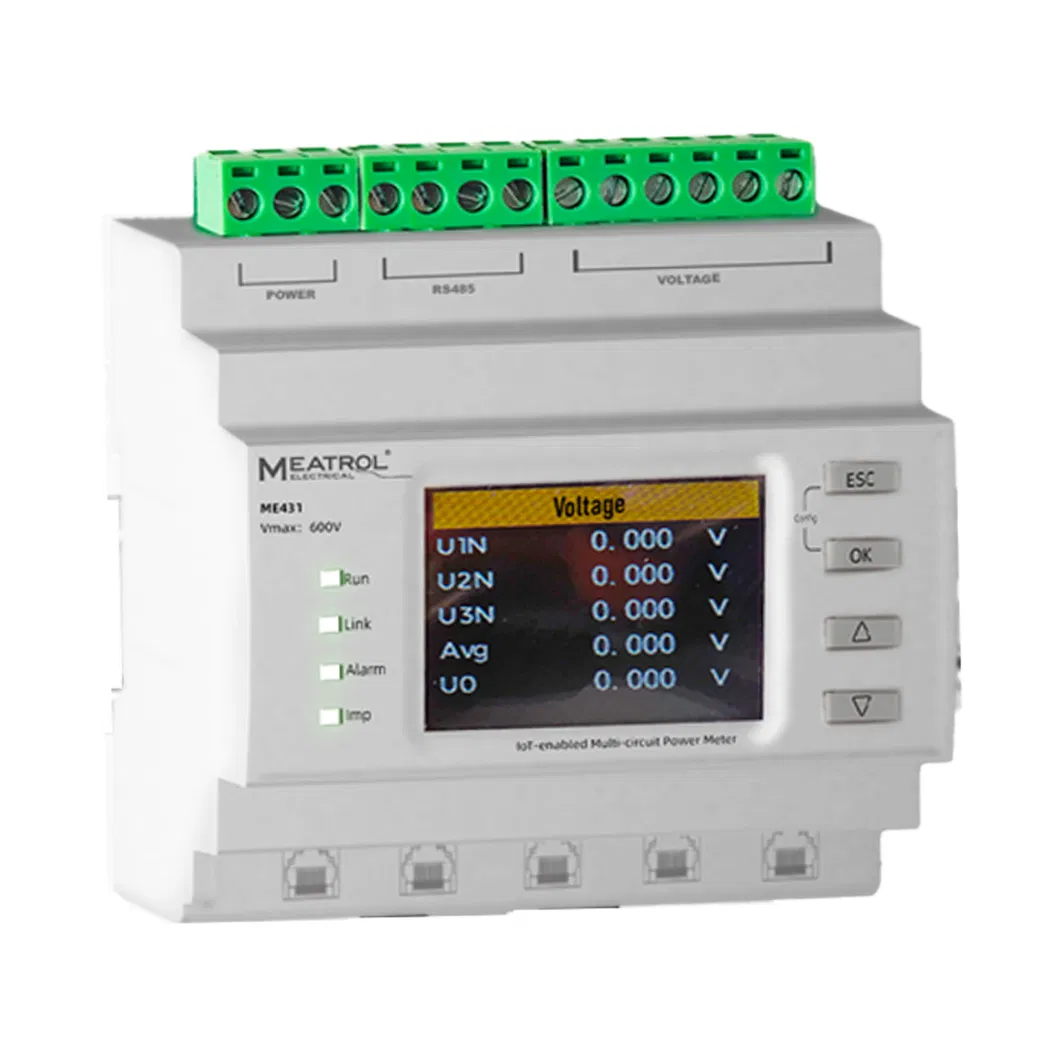

📦 Nome do produto medidor de energia de trilho din de múltiplos circuitos

🌀 Sensor de corrente bobina de Rogowski, 333mv ct com rj45

⭐ Vantagem instalação rápida

💡 Características de destaque visualização de dados em tempo real, download de dados históricos

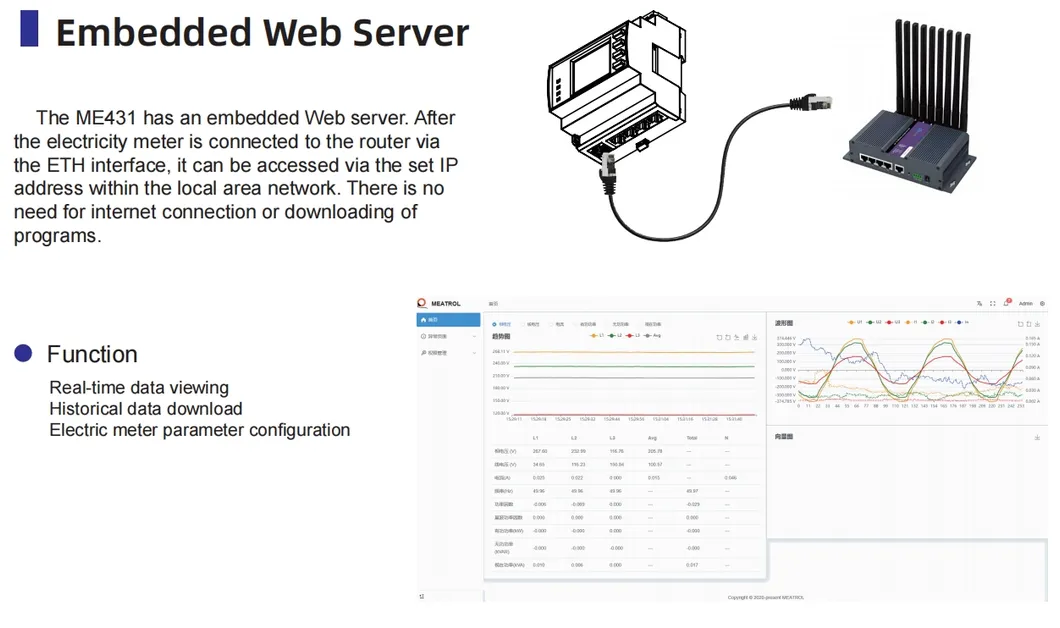

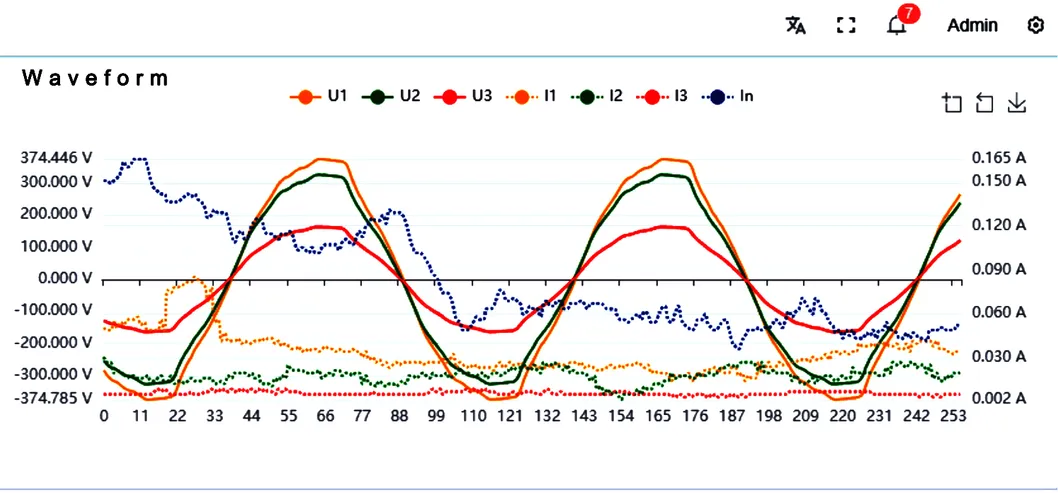

📈 Gráficos servidor web incorporado, visualização web em rede local

🔄 Monitoramento de laços até canais simultâneos 4

💾 Armazenamento 8gb registrador de dados

💻 Comunicação rj45 modbus tcp e rs485 modbus rtu

⚡ Gama de tensão 400 v l-n / 690 v l-l (3p4w) ou 600 v l-l (3p3w)

🔌 Fonte de alimentação 95~265vac/110~260vdc ou 5~30vdc

📊 Parâmetros eléctricos harmônico,demanda,desbalanceamento,valor máximo/mínimo

🖥️ Ecrã 2.0 polegada tft display lcd colorido com 320*240 resolução

🔌 Sistema de cablagem 3p4w 4CT,3p4w 3CT, 3p3w 3CT, 3p3w 2CT, 1p3w, 1p2w

〰️ Intervalo de frequência 50 / 60 hz

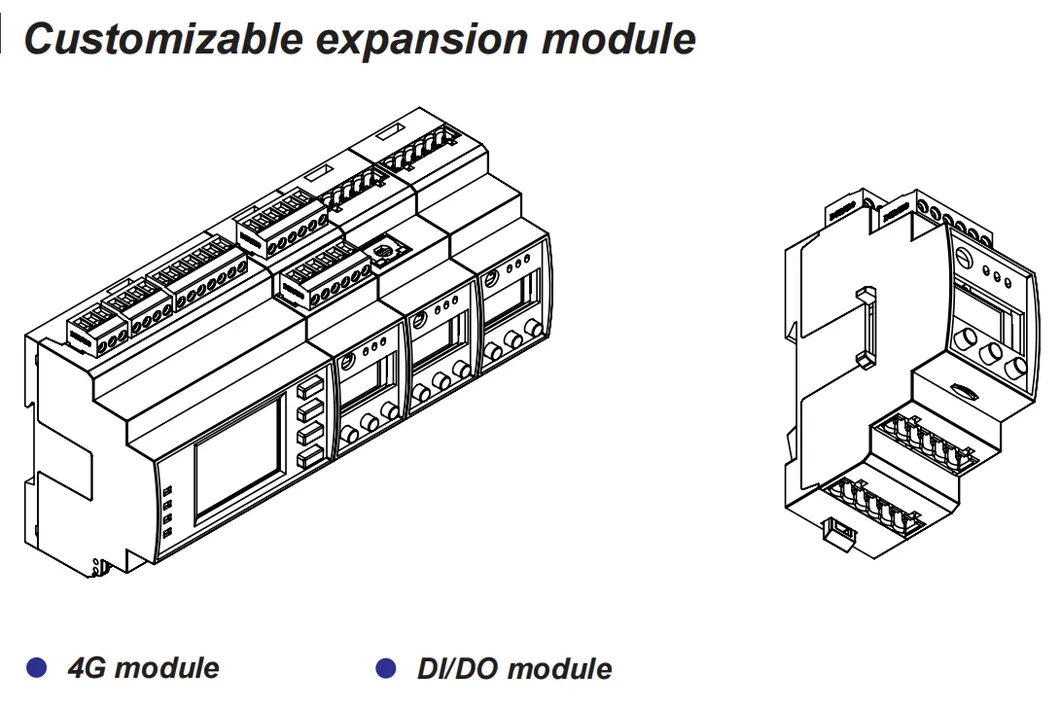

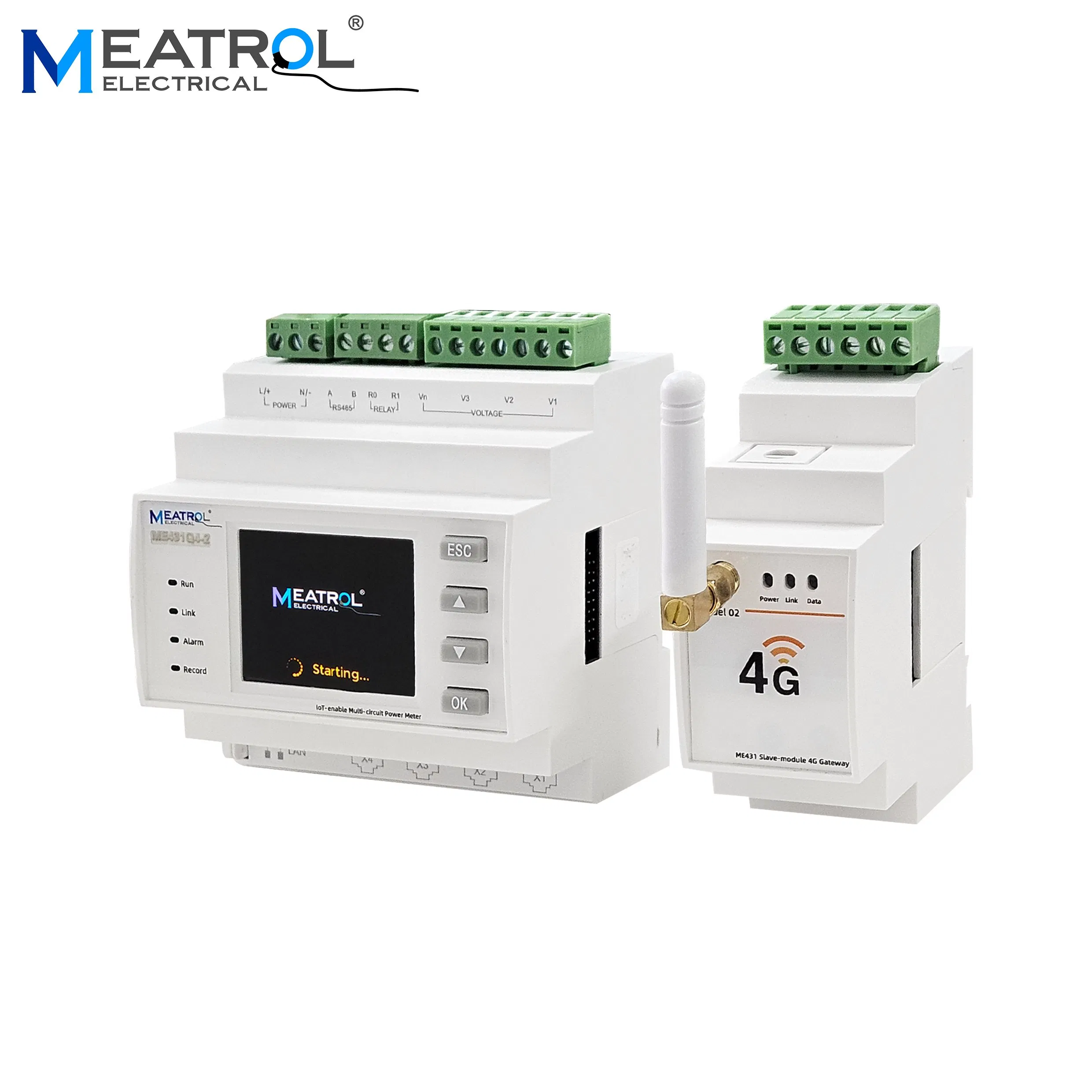

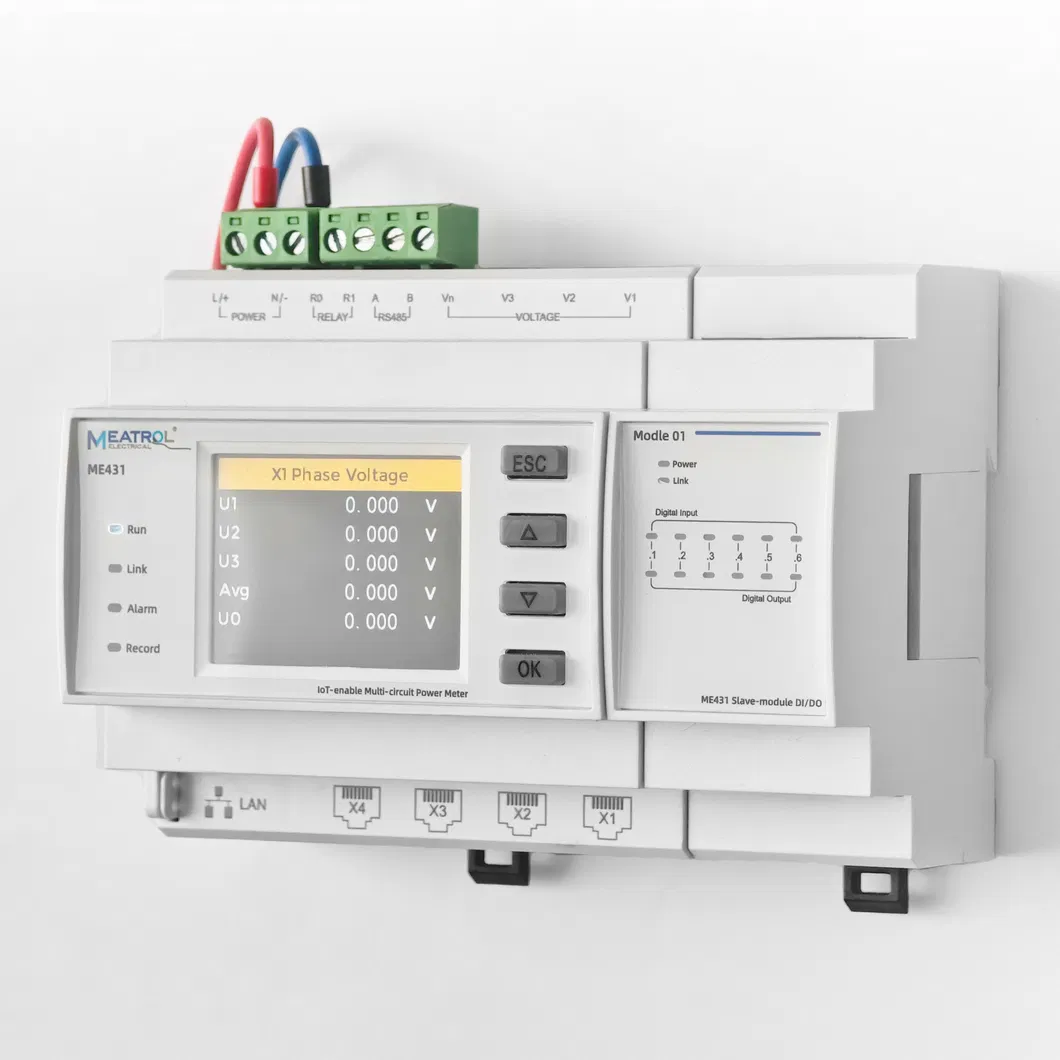

➕ Módulo expansível 4g módulo, módulo di/do

📦 Pacote de Transporte saco de polietileno e caixa de exportação de suporte

📐 Especificação 9.0*8.9*6.6CM

🌍 Origem China

🔢 Código HS 9030331000

🏭 Capacidade de Produção 500 000 peças/ano

Descrição de Produto

Fabricante mundialmente famoso

Aguarda com expectativa comunicações aprofundadas, cooperação em projetos e agência exclusiva

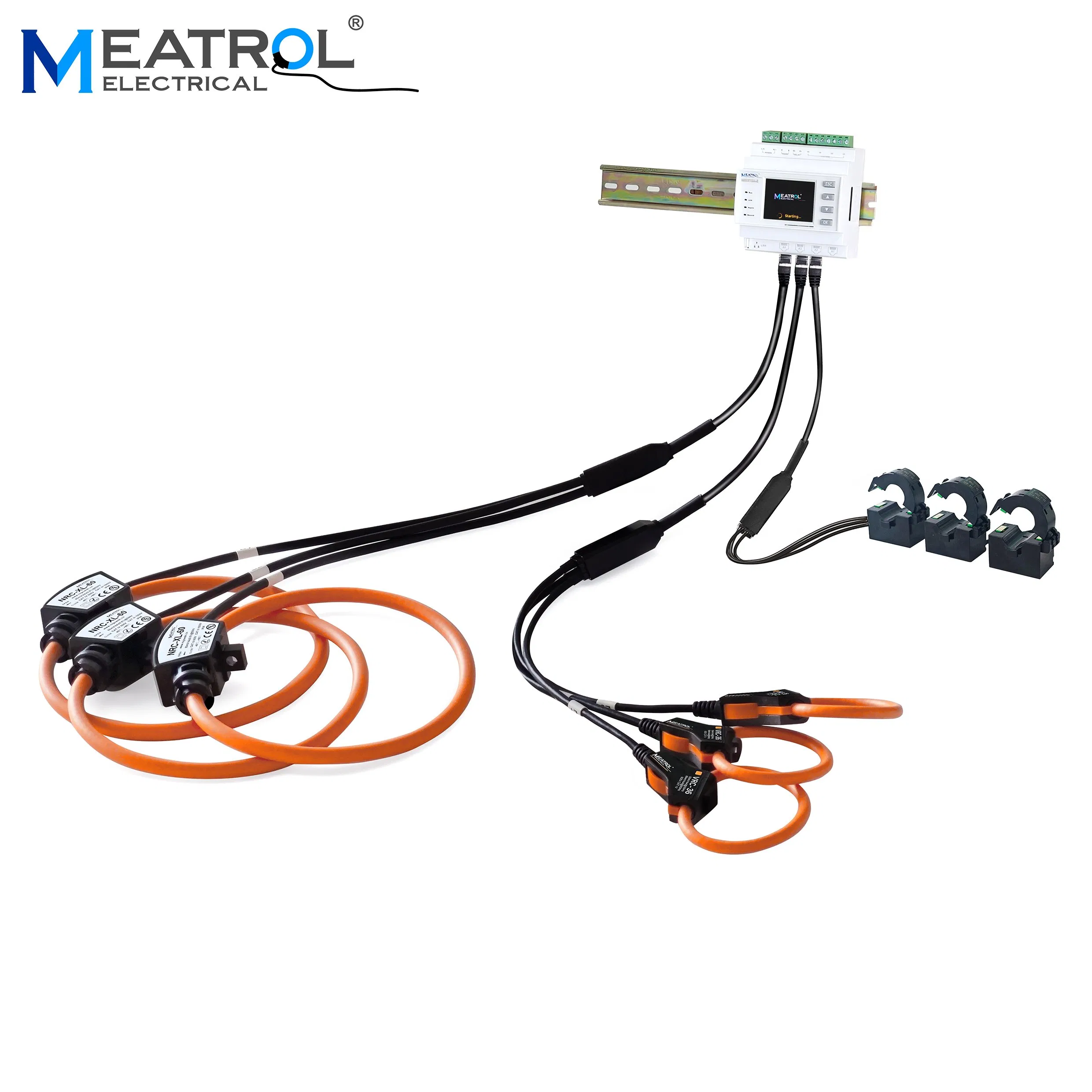

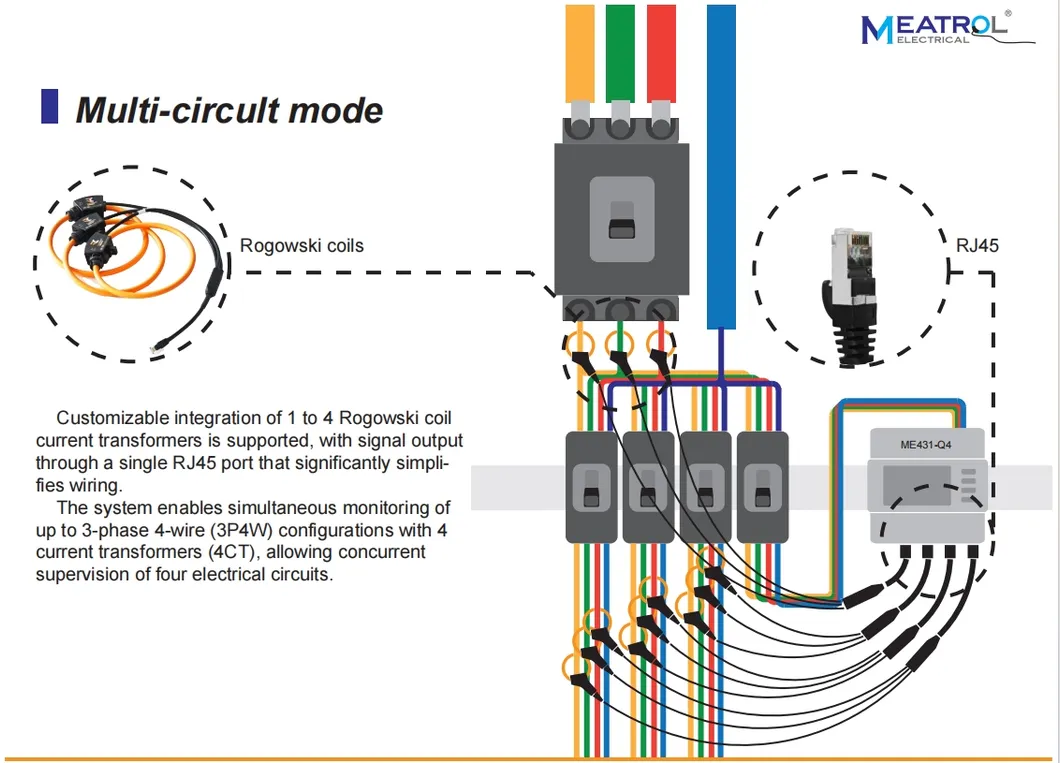

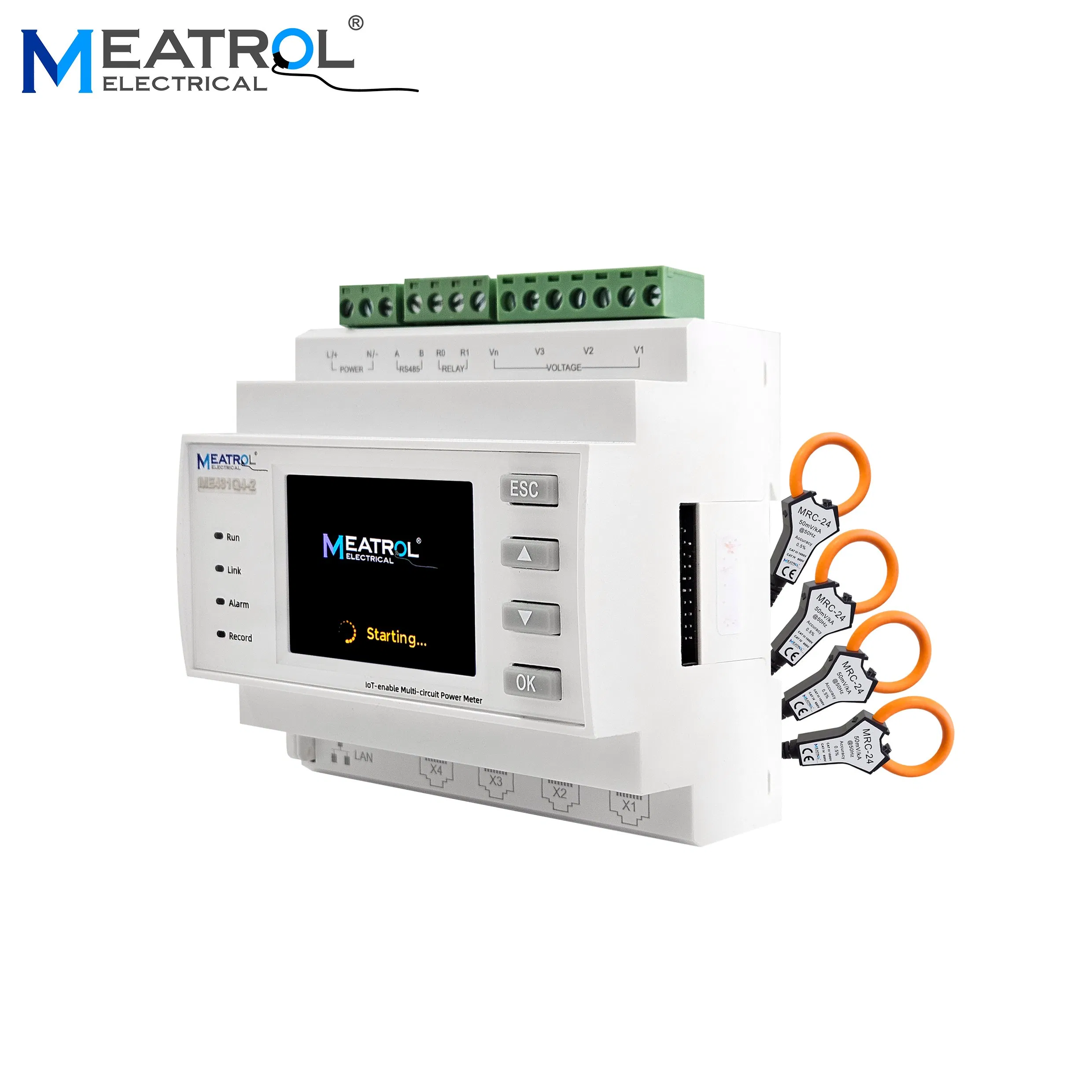

O medidor de potência multifuncional trifásico de montagem em calha ME431 suporta a ligação externa de bobinas Rogowski de tipo aberto ou CT de tensão, permitindo testes sem linha que simplificam os procedimentos e reduzem os custos de instalação. Suporta até quatro circuitos trifásicos em simultâneo, exigindo sinais de tensão consistentes enquanto os sinais de corrente estão ligados através de uma interface RJ45.

Compatível com sistemas de três e quatro fios, este medidor mede vários parâmetros eléctricos, incluindo corrente, tensão, factor de potência, harmónicos, potência, e consumo de energia nas fases A, B e C. As versões adicionais incluem capacidades de detecção de sequência zero e monitorização da temperatura.

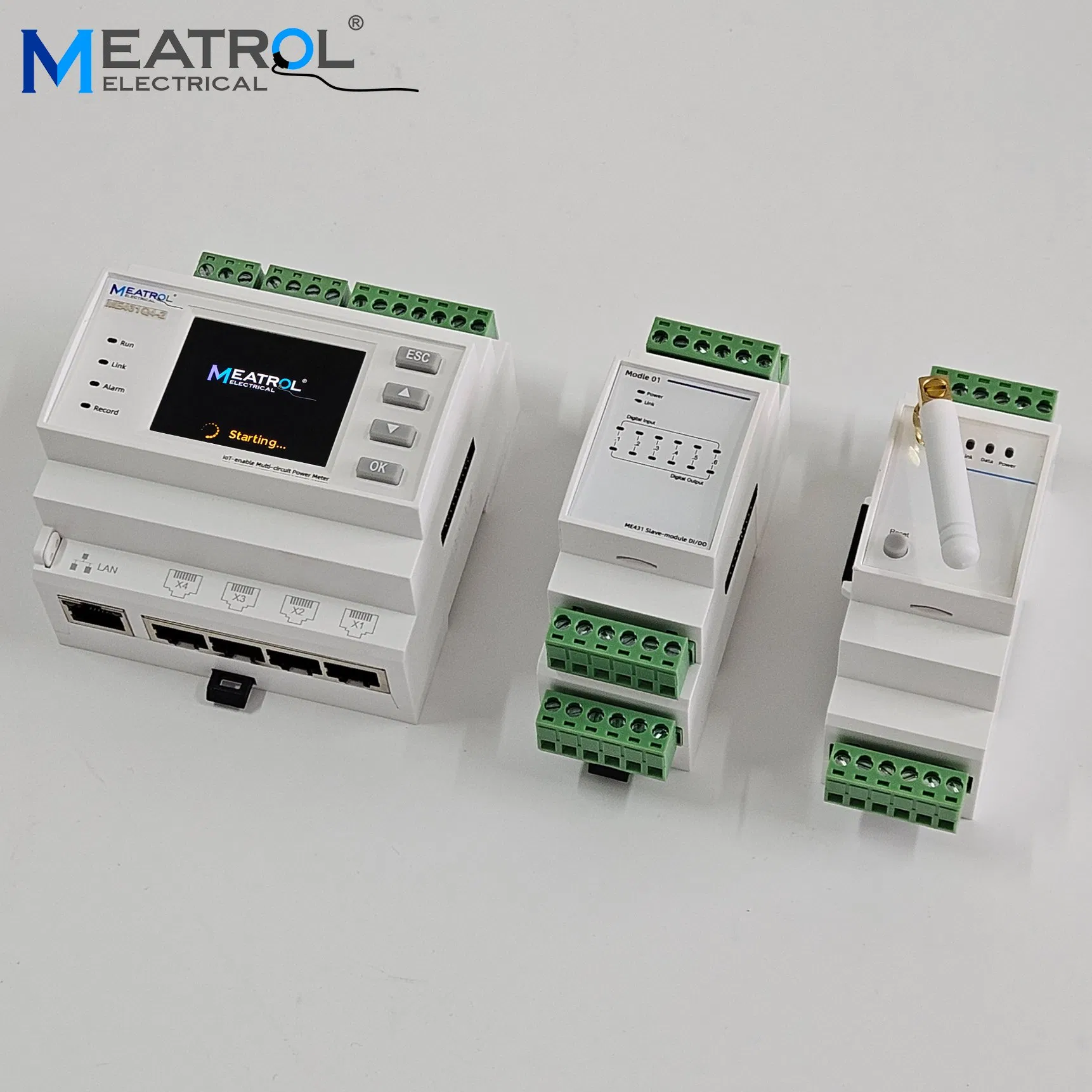

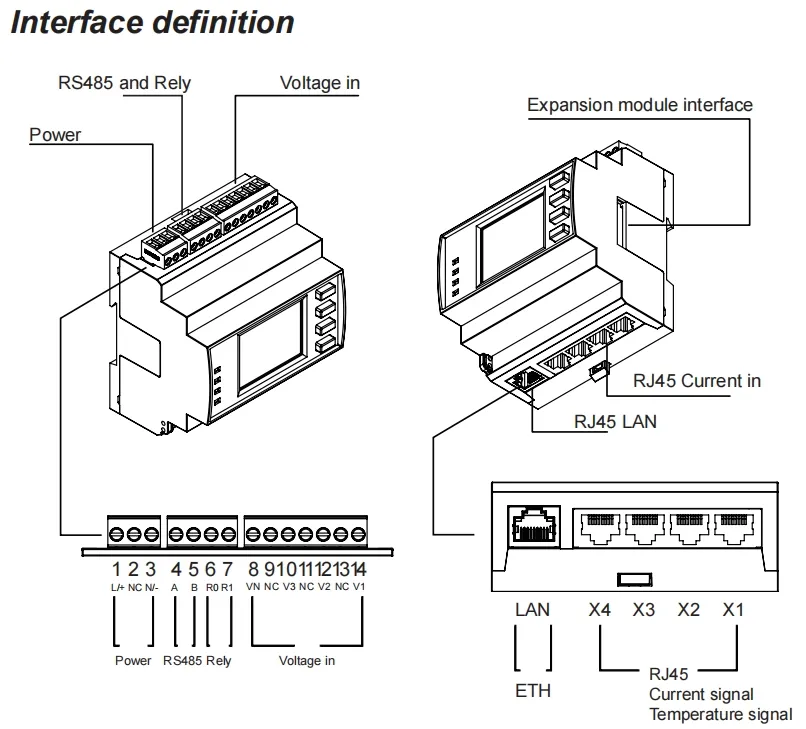

A configuração padrão ME431 inclui interfaces de comunicação RS485 e Ethernet, suporta o protocolo Modbus-RTU padrão e o protocolo Modbus-TCP, e é compatível com uma variedade de sistemas de configuração para transmitir os parâmetros elétricos recolhidos ao centro de dados do sistema em tempo real.

Resumo
Digite	Tipo de calha
Modelo	ME431
Tipo de sensor atual	Transformador de corrente de saída de tensão, bobina Rogowski
Característica	Podem ser monitorizados até 4 circuitos trifásicos em simultâneo e o acesso directo da bobina Roche é suportado
Superioridade	Adequado para uma ampla gama de corrente, medição sem fios e versões de deteção de sequência zero e deteção de temperatura
Sistema de cablagem	3P4W 4CT, 3P4W 3CT, 3P3W 3CT, 3P3W 2CT, 1P3W, 1P2W
Área de aplicação	Análise de potência, medição de potência
Ecrã	Ecrã LCD TFT a cores de 2.0 polegadas com resolução de 320 * 240
Peso	Cerca de 300 g.
Tamanho	C * L * P: 9.0 * 8.9 * 6,6 CM
Cor	Branco/preto, personalizável

Medição de Corrente Elétrica
Faixa de tensão de entrada do canal	0 ~ pico de 900 mVAC, 636 mV RMS
Gama de medição	Os diferentes sensores de corrente têm gamas diferentes
Bobina Rogowski	50 mV/ka @ 50 Hz (0-12000A), @ 60 Hz (0-10000A) 85 mV/ka @ 50 Hz (0-7000A), @ 60 Hz (0-6000 a) 100 mV/ka @ 50 Hz (0-6000A), @ 60 Hz (0-5000A)...
Tipo de tensão CT	0 ~ 99999A

Medição de Tensão
Gama de medição	0 ~ Tensão de fase de 600 V CA
Valor máximo medido	Tensão de fase de 720VAC (ou seja, a tensão máxima entre uma porta de tensão e a porta de tensão N é de 720V)

Sinal de Dígito e Armazenamento
Sinal de Dígito
Saída do relé	1 saída de relé electromagnético de estrada, capacidade de contacto: 3A 30 V CC, 3A 250 V CA
Armazenamento
Digite	EMMC incorporado
Capacidade	8 GB padrão (expansível até 64 G)
Exportação de dados	O servidor FTP incorporado pode utilizar o software FTP FileZilla para exportar dados

Comunicação e Fonte de Alimentação
Comunicação
Comunicação RS485	Uma interface de comunicação RS485, Tipo de interface: Duas linhas half duplex, Taxa de comunicação: 2400 bps ~ 115200 bps, Protocolo: Modbus-RTU
Comunicação Ethernet	A maneira inteira é RJ45-Ethernet, Protocolo: Modbus-TCP
Fornecer Eletricidade
Fonte de alimentação	ME431-T4-2: 95 ~ 265VAC/110 ~ 260VCC, 45 ~ 60Hz	ME431-T4-3: 5 ~ 30 V CC
Dissipação máxima	5 VA

Valor Instantâneo e Energia Elétrica
Valor Instantâneo
Tensão de fase	U1, U2, U3, AVG, U0 (tensão de sequência zero)
Tensão da linha	U12, U23, U31, AVG
Atual	I1, I2, I3, AVG, IN, I0 (corrente de sequência zero)
Frequência da grelha	F1, F2, F3, ∑ (ABRANGENTE)
Factor de potência PF	PF1, PF2, PF3, ∑ (ABRANGENTE)
Factor de potência base DPF	DPF1, DPF2, DPF3, ∑ (ABRANGENTE)
Alimentação ativa	P1, P2, P3, ∑ (TOTAL)
Potência reativa	Q1, Q2, Q3, ∑ (TOTAL)
Saída aparente	S1, S2, S3, ∑ (TOTAL)
Energia Elétrica
Energia elétrica	EP1, EP2, EP3, ∑ (TOTAL). Quando a potência total atinge 1.0 x 10^9 kWh, a potência de cada fase é automaticamente apagada para zero
Energia elétrica ativa negativa	EP1, EP2, EP3, ∑ (TOTAL). Quando a potência total atinge 1.0 x 10^9 kWh, a potência de cada fase é automaticamente apagada para zero
Energia de potência reativa negativa	EQ1, EQ2, EQ3, ∑ (TOTAL). Quando a potência total atinge 1.0 x 10^9 kVarh, a potência de cada fase é automaticamente apagada para zero

Onda Harmónica e Diagrama de Fase
Onda Harmónica
Percentagem de harmónicos de tensão	Harmónico total (U1, U2, U3), harmónico total de encomendas ímpares (U1, U2, U3), harmónico total de encomendas pares (U1, U2, U3), SUB-HARMÓNICOS 1-50 (U1, U2, U3)
Percentagem de harmónicos de corrente	Harmónico total (I1, I2, I3), harmónico total de ordem ímpar (I1, I2, I3), harmónico total de ordem par (I1, I2, I3), coeficiente K (I1, I2, I3), SUBHARMÓNICA 1-50 (I1, I2, I3)
Valor harmónico de tensão	Harmónico total (U1, U2, U3), SUB-HARMÓNICOS 1-50 (U1, U2, U3)
Valor harmónico actual	Harmónico total (I1, I2, I3), SUB-HARMÓNICOS 1-50 (I1, I2, I3)
Diagrama de Fase
Diagrama de fase	É apresentado o diagrama de fase entre a tensão e a corrente
Sequência de fase	Tensão, corrente
Ângulo de tensão	U1, U2, U3
Ângulo atual	I1, I2, I3
Ângulo de tensão/corrente	UI1, UI2, UI3

Demanda e Valores Máximos/Mínimos
Demanda
Demanda	Há sempre a potência reactiva total, a potência reactiva total, a potência aparente total
Necessidade de potência máxima	Demanda e tempo máximos
Total máximo de demanda de energia ativa	Demanda e tempo máximos
A vista total é a necessidade de energia máxima	Demanda e tempo máximos
Grau de desequilíbrio
Desequilíbrio de tensão	Sequência negativa, sequência zero
Desequilíbrio de corrente	Sequência negativa, sequência zero
Valores máximos e mínimos
Tensão de fase	Cada um está relacionado com a média
Tensão da linha	Cada um está relacionado com a média
Atual	Cada um está relacionado com a média
Alimentação ativa	A soma de todas as partes
Potência reativa	A soma de todas as partes
Saída aparente	A soma de todas as partes

Precisão da medição
Precisão da medição da corrente	precisão do sensor de mais de 0.1% de corrente
Precisão da medição de tensão	± 0.2% (60 V ~ 600 V CA)
Frequência da grelha	± 0.01% (45 ~ 65 Hz)
Factor de potência	± 0.005
Potência ativa e potência aparente	IEC62053-22 grau 0.5S
Potência reativa	IEC62053-21 grau 1S
Energia ativa	IEC62053-22 grau 0.5S

Perguntas Frequentes (FAQ)

❓ 1. Quantos circuitos trifásicos o ME431 pode monitorar simultaneamente?

O ME431 suporta o monitoramento simultâneo de até 4 circuitos trifásicos independentes, exigindo sinais de tensão consistentes enquanto compartilha o barramento de tensão.

❓ 2. Que tipo de sensores de corrente são compatíveis com o ME431?

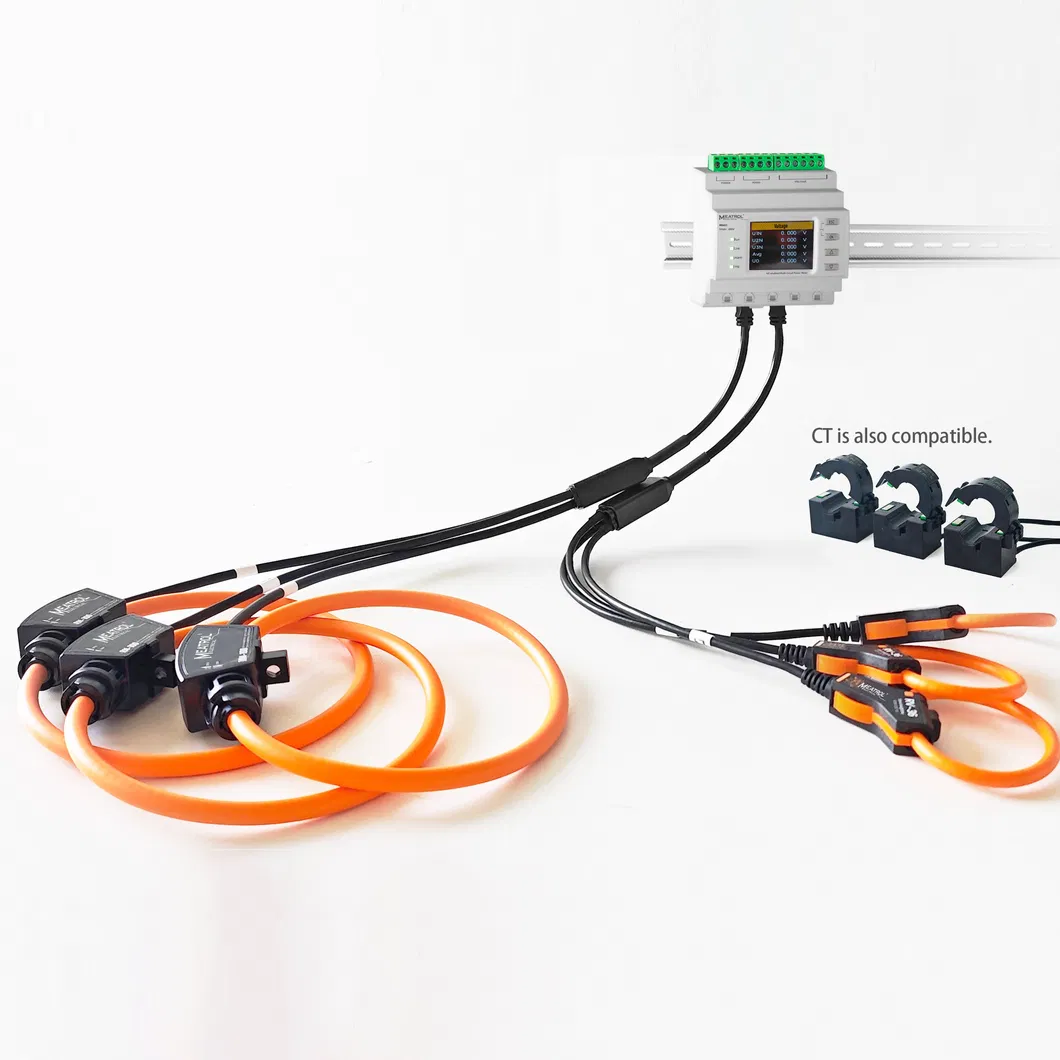

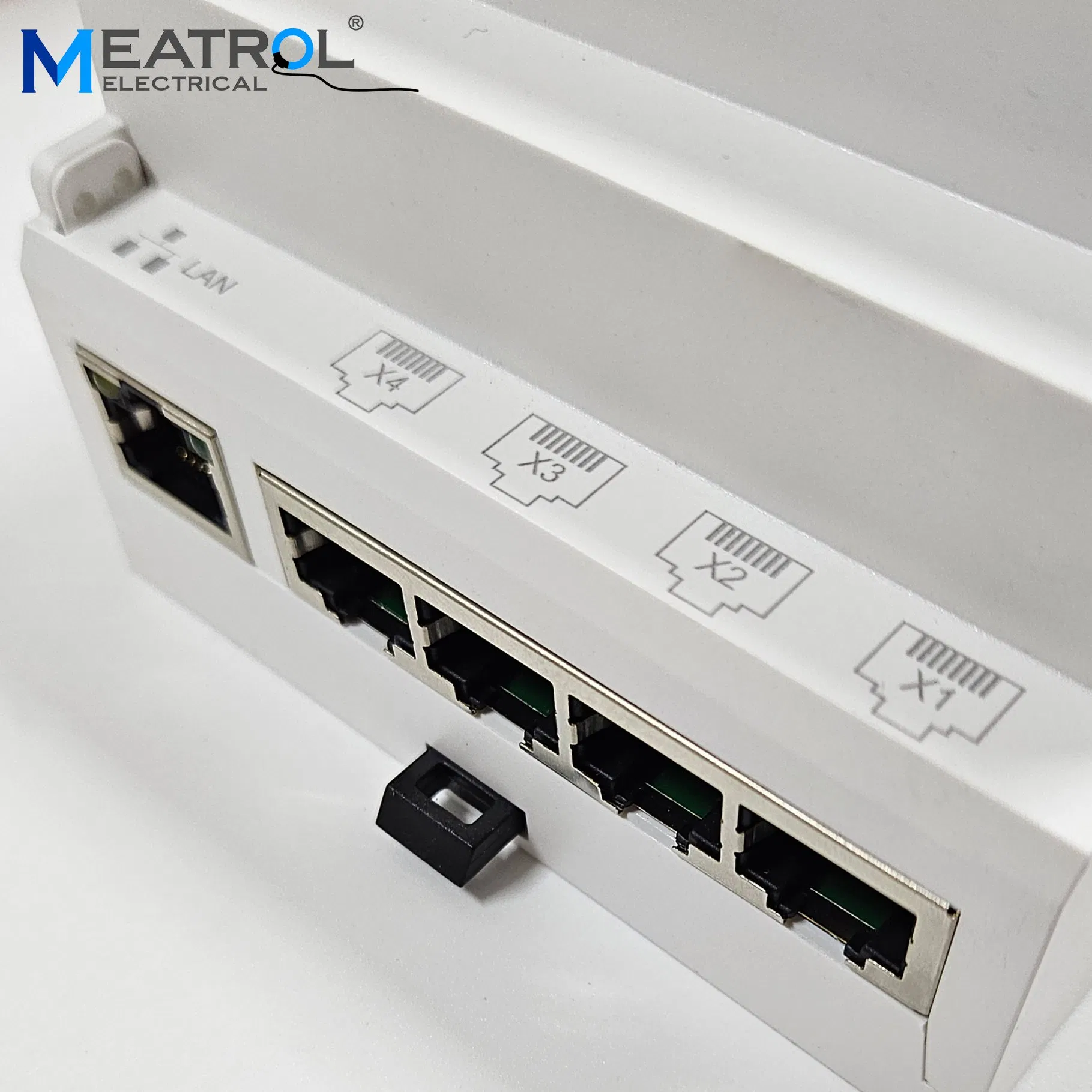

O dispositivo suporta a conexão flexível de transformadores de corrente (CT) com saída de tensão e bobinas de Rogowski externas via interfaces RJ45.
