| Resumo Técnico | ||
|---|---|---|
| Digite | Tipo de calha | |

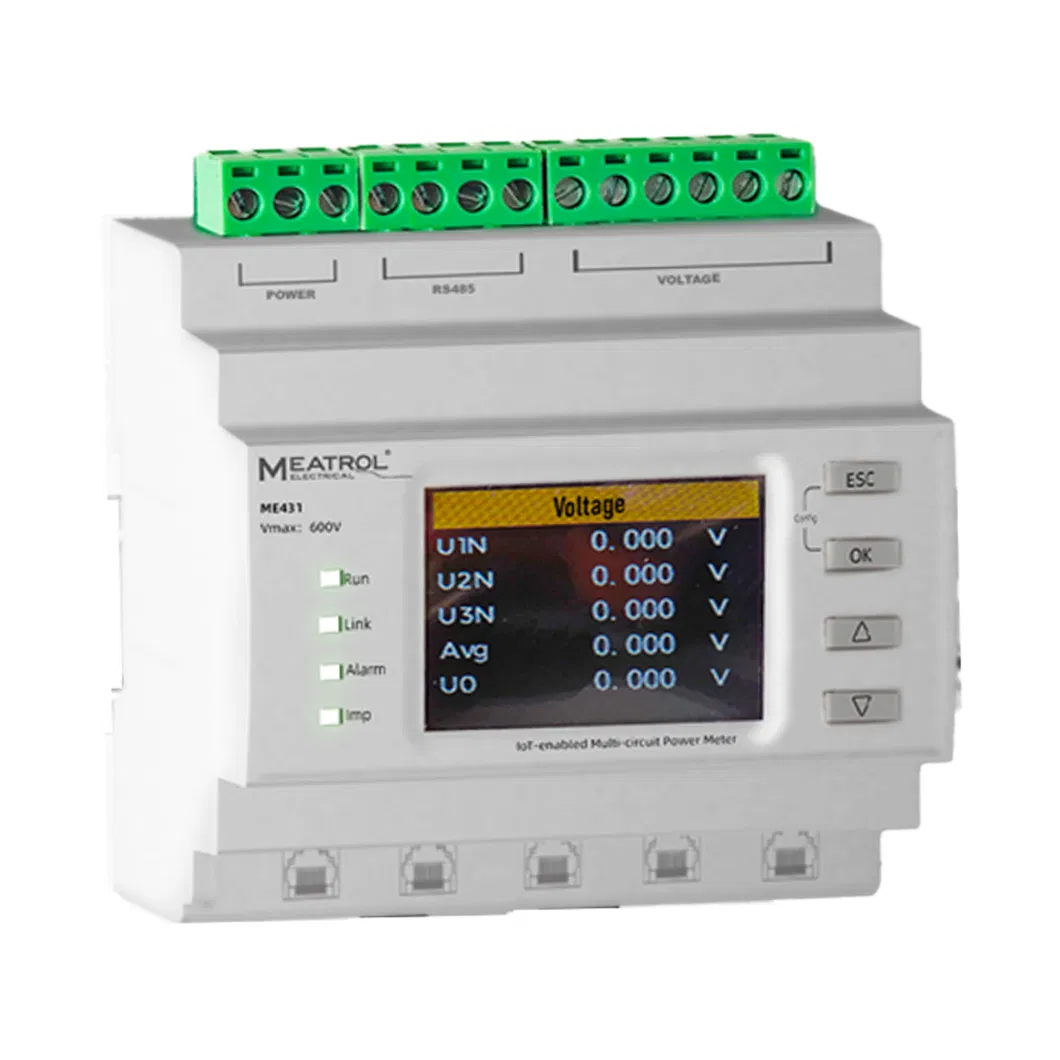

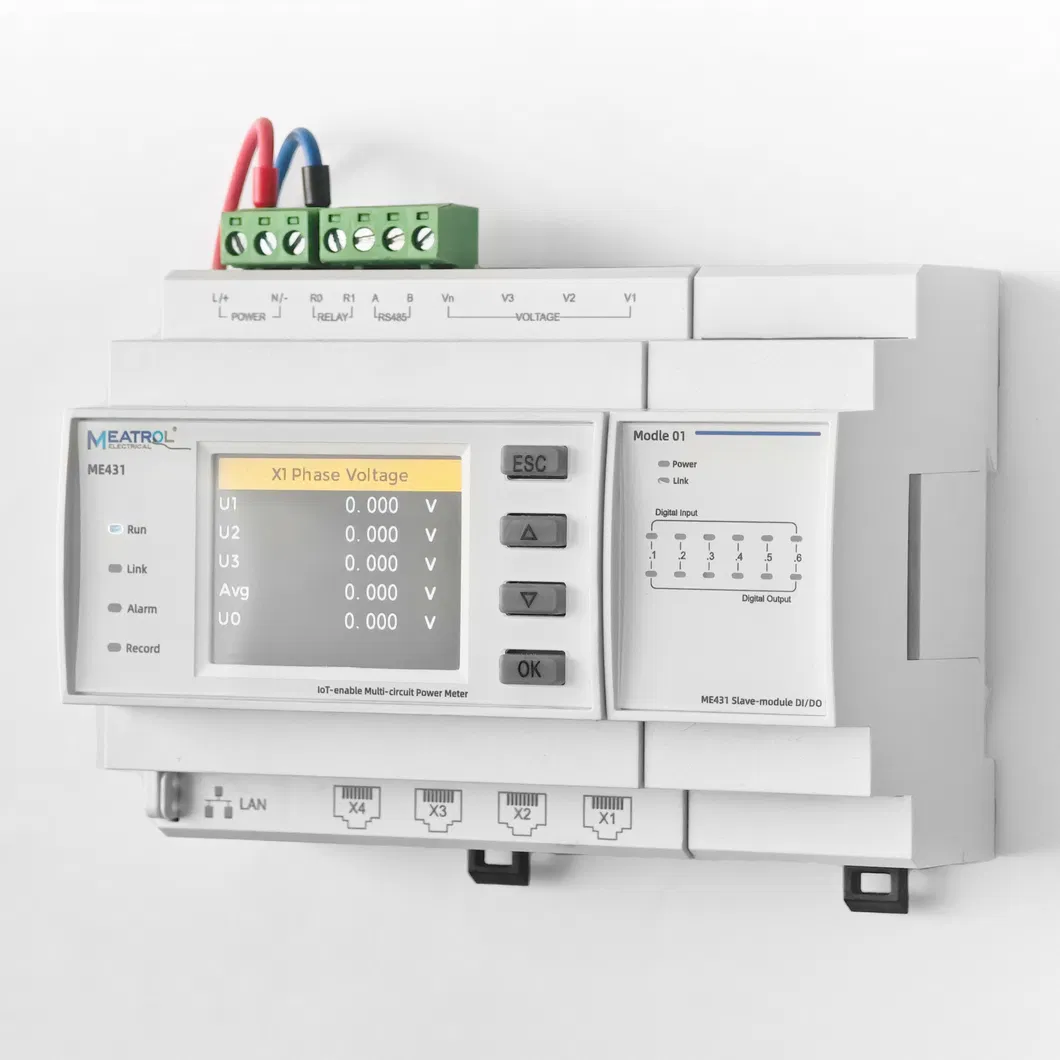

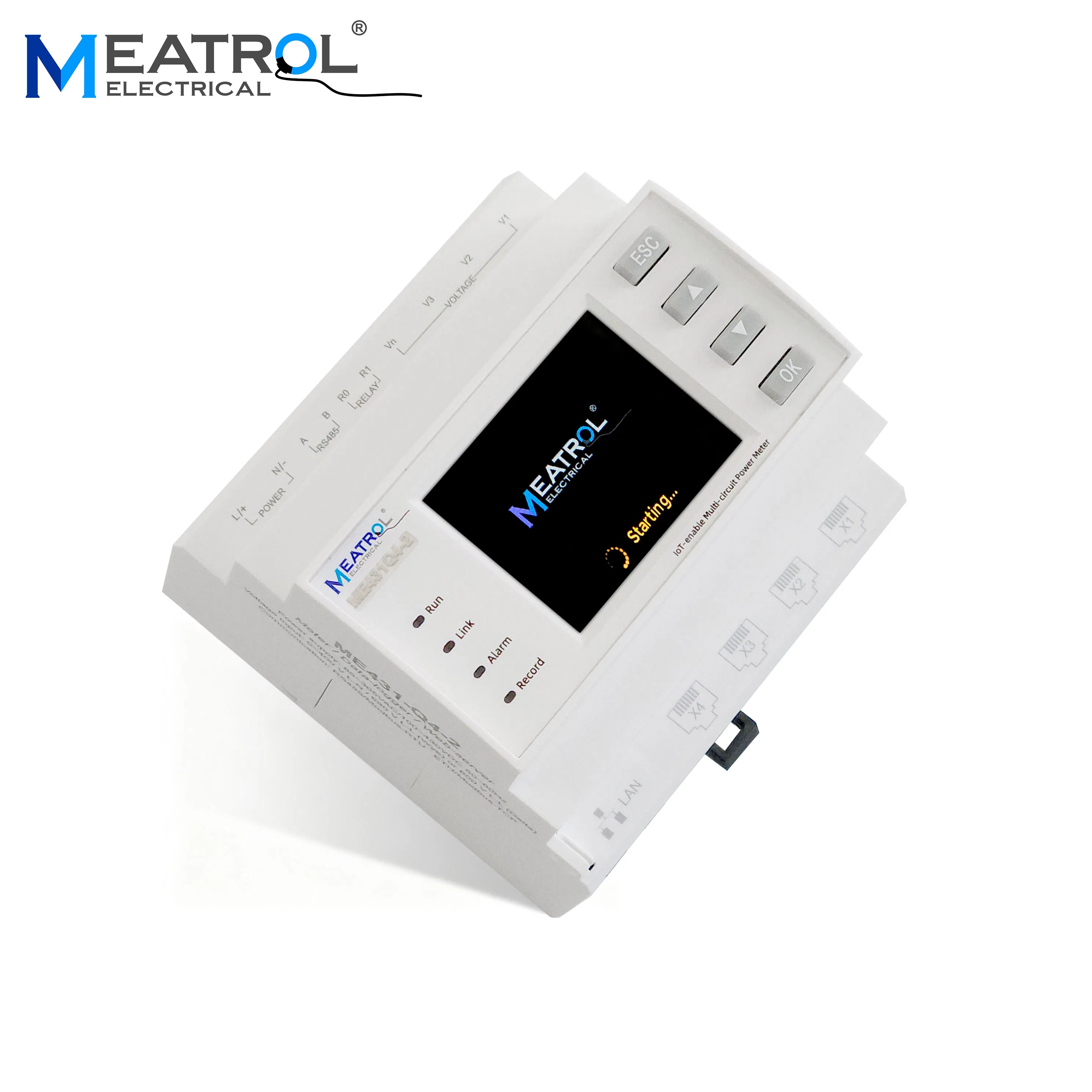

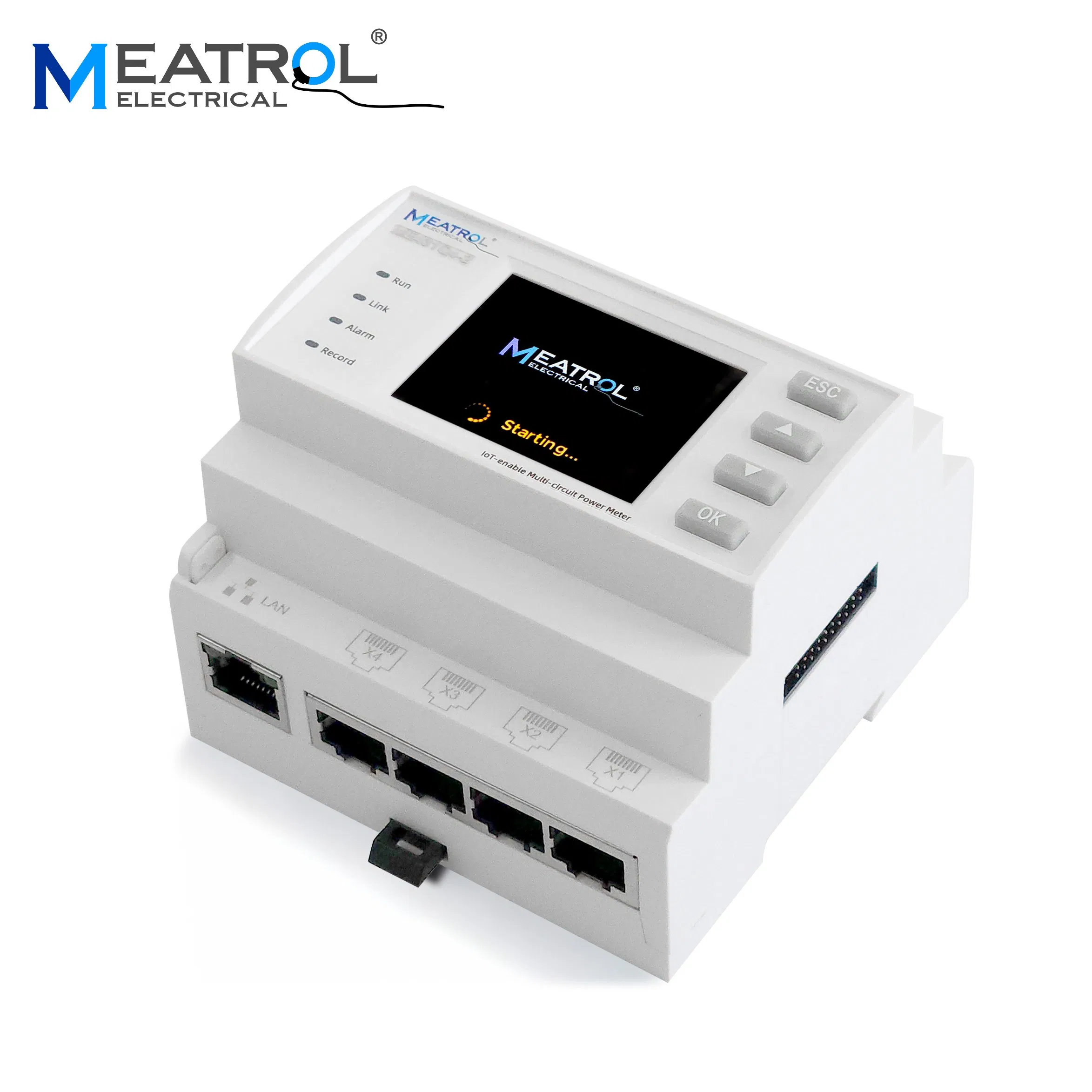

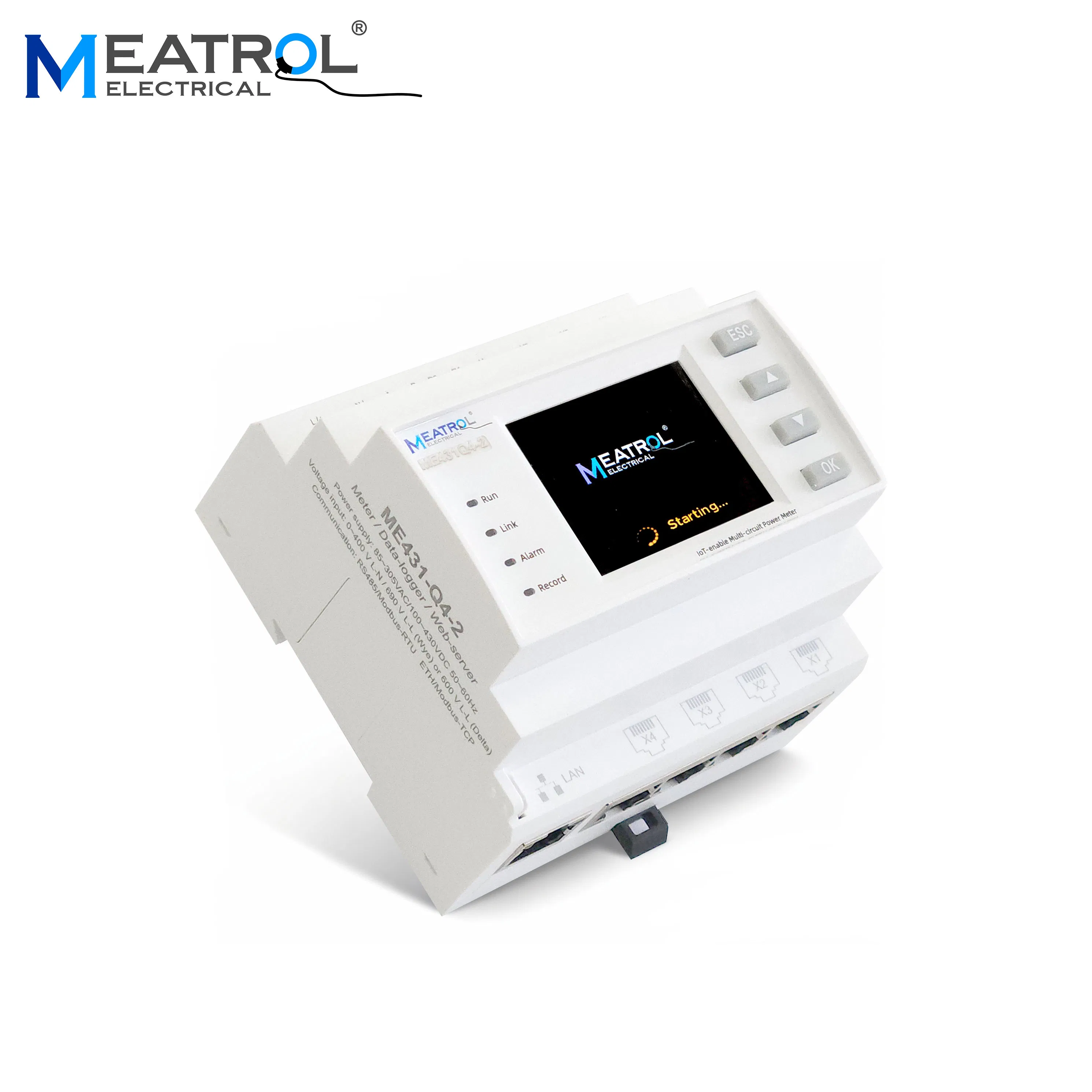

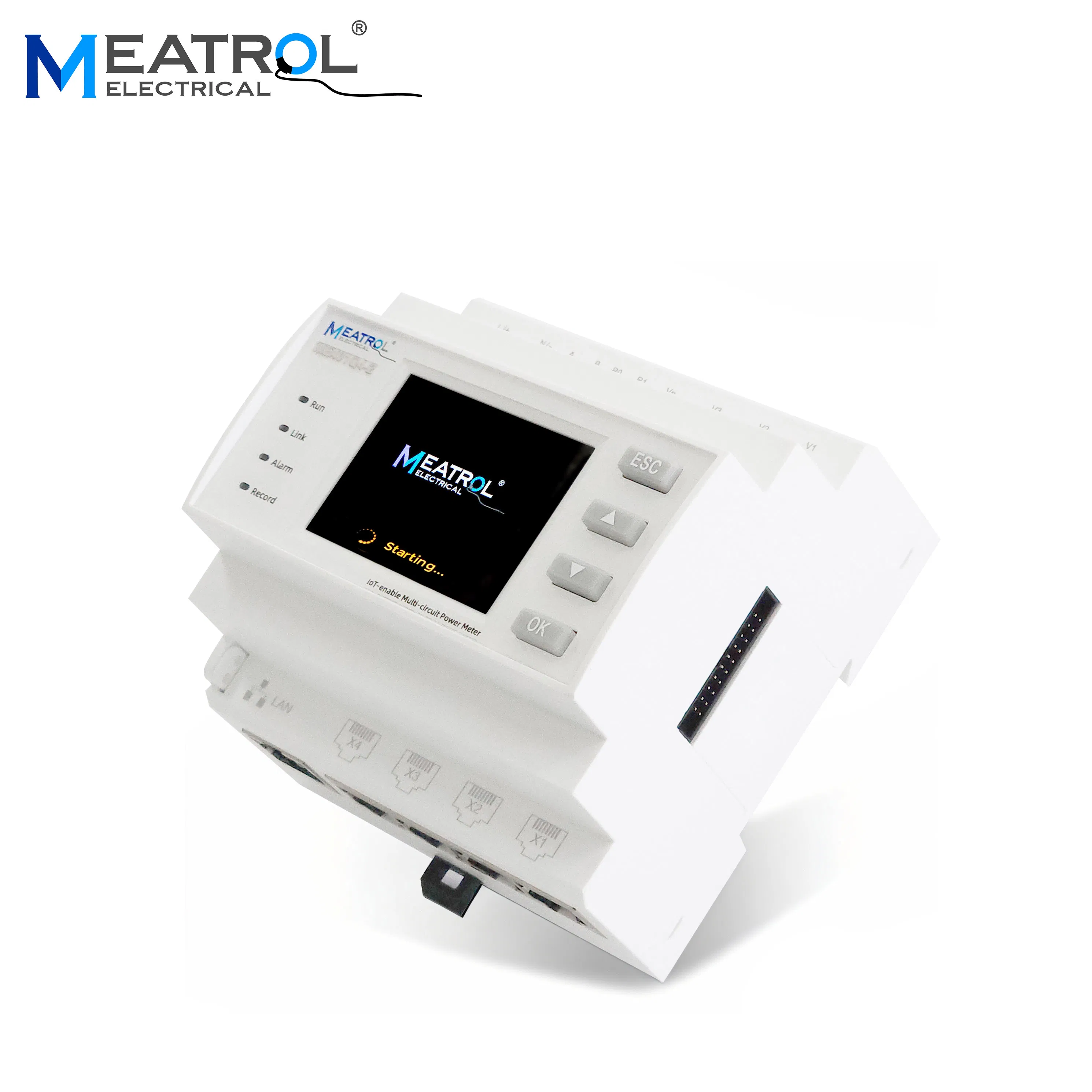

| Modelo | ME431 | |
| Tipo de sensor atual | Transformador de corrente de saída de tensão, bobina Rogowski | |

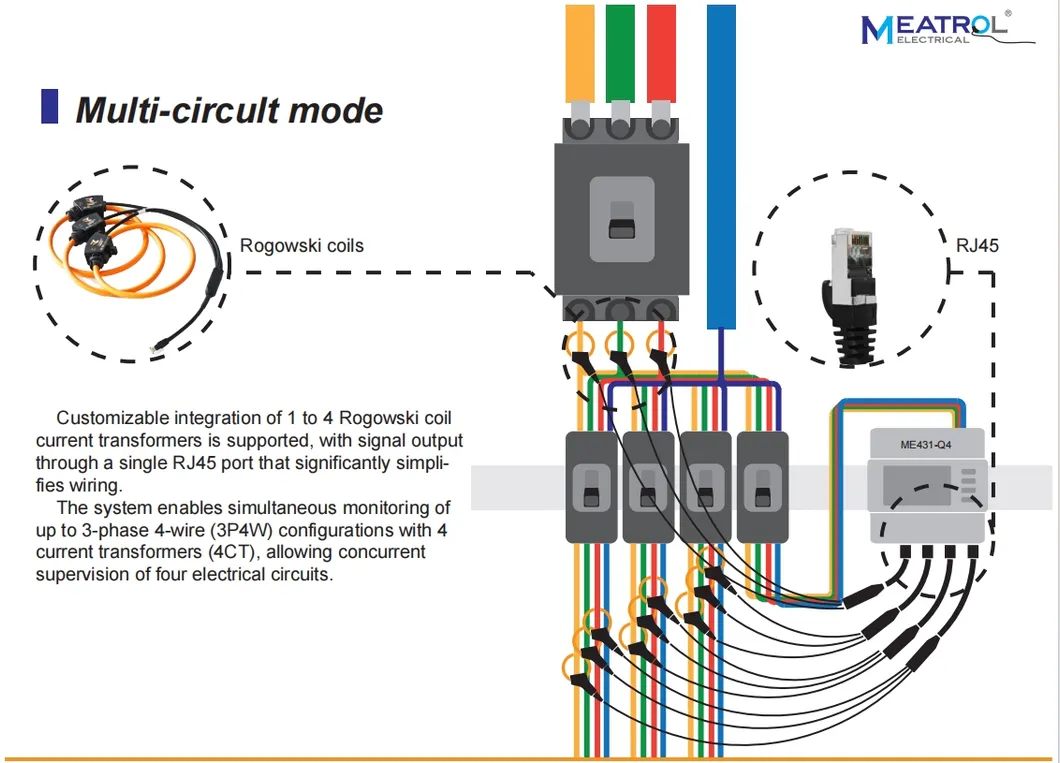

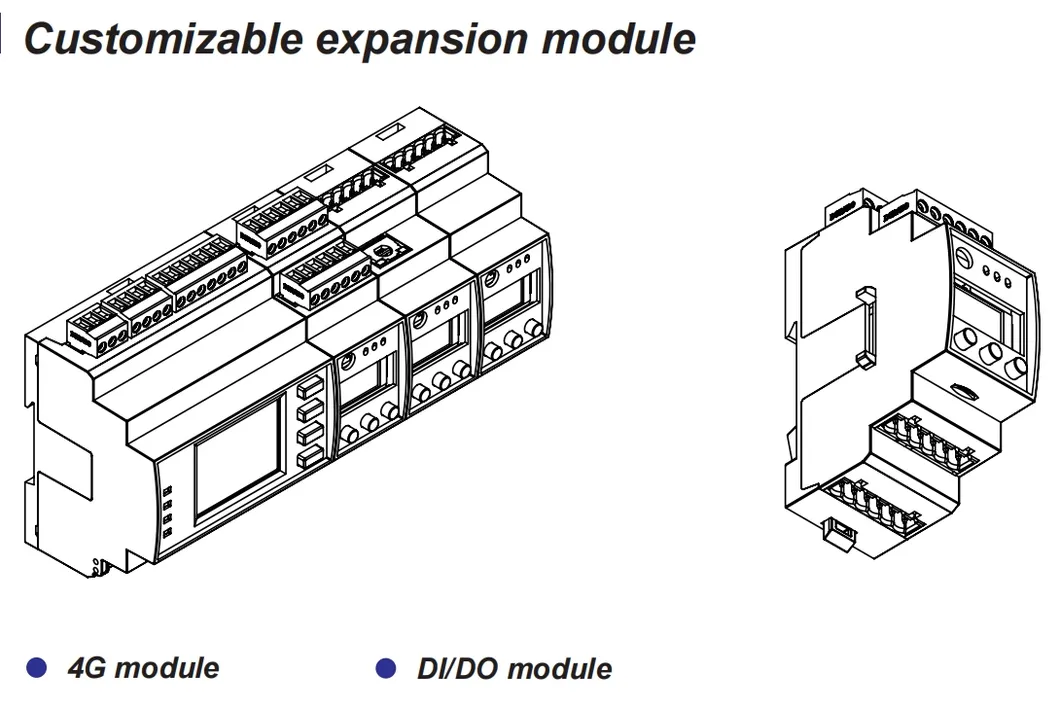

| Característica | Podem ser monitorizados até 4 circuitos trifásicos em simultâneo e o acesso directo da bobina Roche é suportado | |
| Superioridade | Adequado para uma ampla gama de corrente, medição sem fios e versões de deteção de sequência zero e deteção de temperatura | |

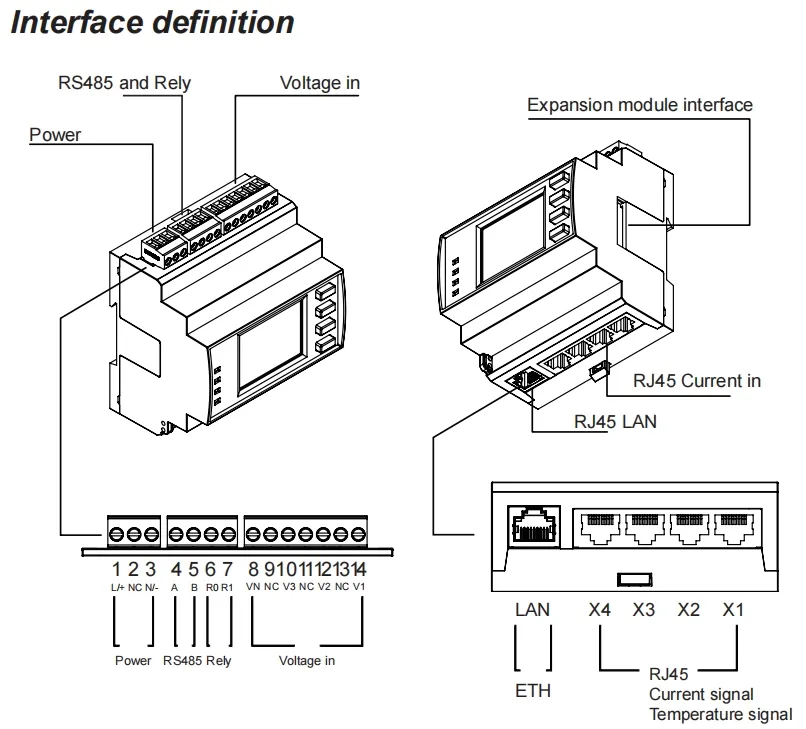

| Sistema de cablagem | 3P4W 4CT, 3P4W 3CT, 3P3W 3CT, 3P3W 2CT, 1P3W, 1P2W | |
| Área de aplicação | Análise de potência, medição de potência | |

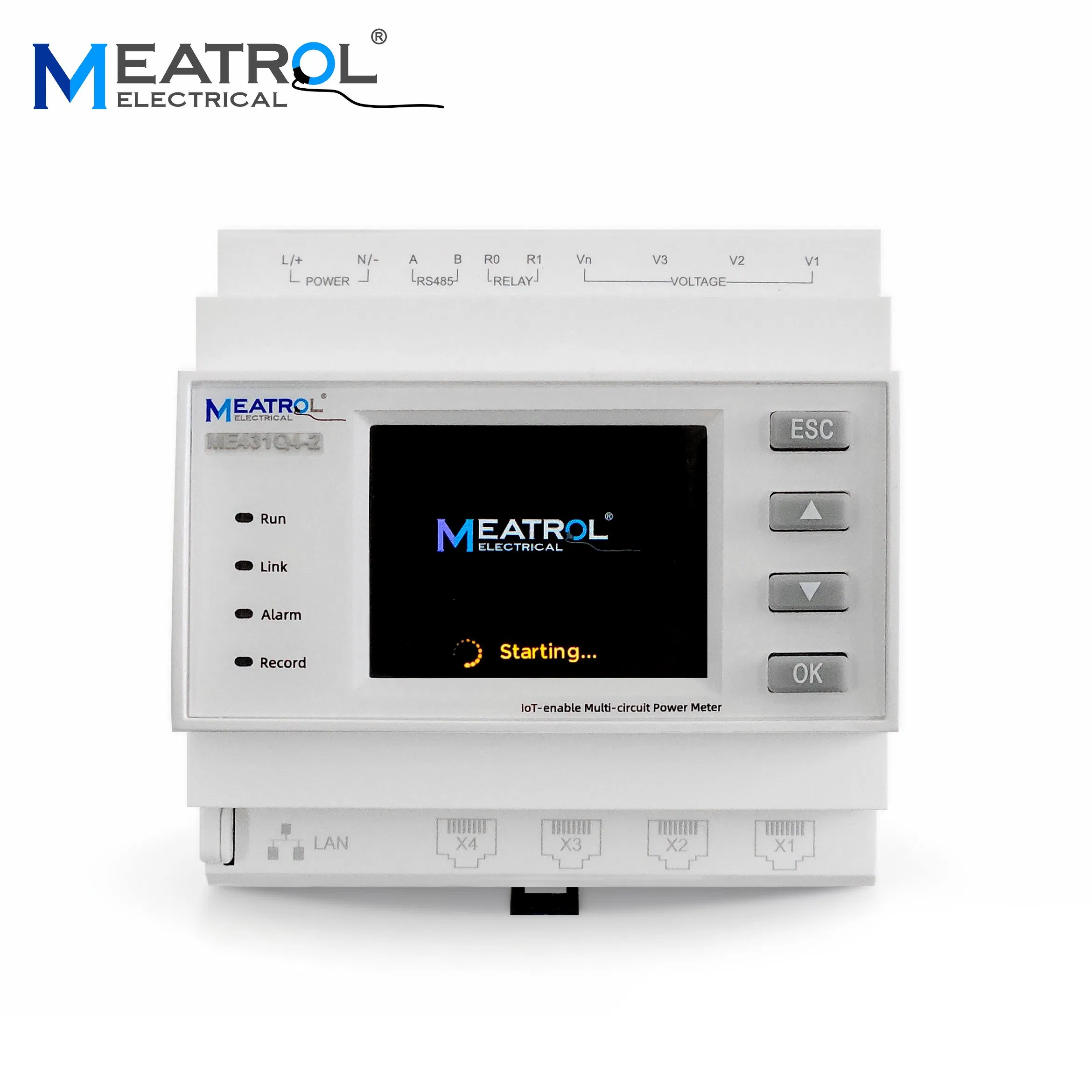

| Ecrã | Ecrã LCD TFT a cores de 2.0 polegadas com resolução de 320 * 240 | |
| Peso | Cerca de 300 g. | |
| Tamanho | C * L * P: 9.0 * 8.9 * 6,6 CM | |
| Cor | Branco/preto, personalizável | |
| Medição de corrente eléctrica | ||
| Faixa de tensão de entrada do canal | 0 ~ pico de 900 mVAC, 636 mV RMS | |
| Gama de medição | Os diferentes sensores de corrente têm gamas diferentes | |

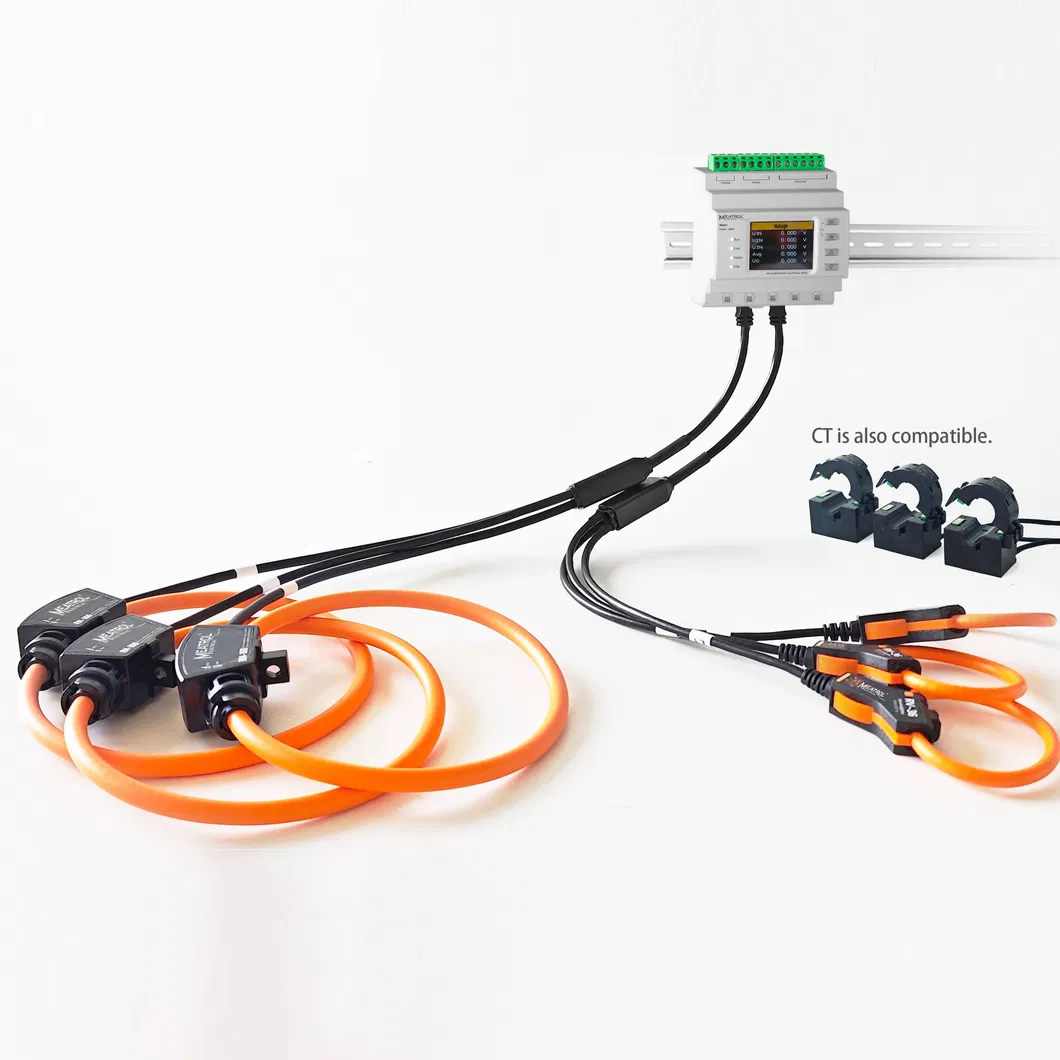

| Bobina Rogowski |
50 mV/ka @ 50 Hz (0-12000A), @ 60 Hz (0-10000A) 85 mV/ka @ 50 Hz (0-7000A), @ 60 Hz (0-6000 a) 100 mV/ka @ 50 Hz (0-6000A), @ 60 Hz (0-5000A)... |
|
| Tipo de tensão CT | 0 ~ 99999A | |
| Medição de tensão | ||
| Gama de medição | 0 ~ Tensão de fase de 600 V CA | |
| Valor máximo medido | Tensão de fase de 720VAC (ou seja, a tensão máxima entre uma porta de tensão e a porta de tensão N é de 720V) | |
| Sinal de dígito | ||
| Saída do relé | 1 saída de relé electromagnético de estrada, capacidade de contacto: 3A 30 V CC, 3A 250 V CA | |
| Armazenamento | ||
| Digite | EMMC incorporado | |
| Capacidade | 8 GB padrão (expansível até 64 G) | |
| Exportação de dados | O servidor FTP incorporado pode utilizar o software FTP FileZilla para exportar dados | |
| Comunicação | ||
| Comunicação RS485 |
Uma interface de comunicação RS485, Tipo de interface: Duas linhas half duplex Taxa de comunicação: 2400 bps ~ 115200 bps Protocolo: Modbus-RTU |
|

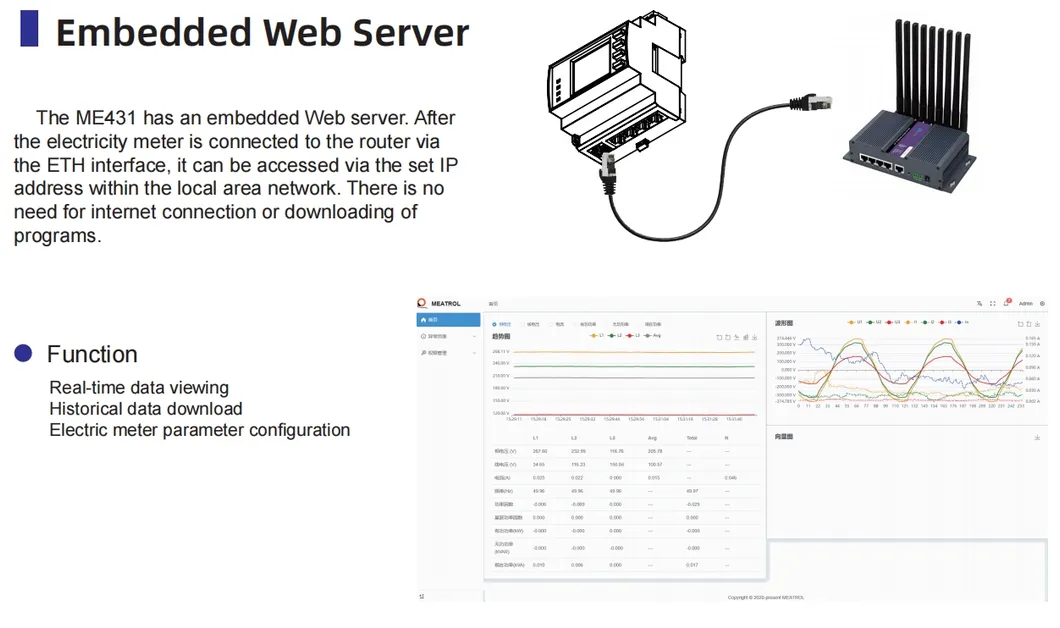

| Comunicação Ethernet |
A maneira inteira é RJ45-Ethernet Protocolo: Modbus-TCP |
|
| Fornecer eletricidade | ||
| Fonte de alimentação (versão 240V predefinida) | ME431-T4-2 | ME431-T4-3 |
| Especificações | 95 ~ 265VAC/110 ~ 260VCC, 45 ~ 60Hz | 5 ~ 30 V CC |
| Dissipação máxima de energia | 5 VA | |
| Valores Instantâneos e Energia Elétrica | |
|---|---|
| Valor instantâneo | |
| Tensão de fase | U1, U2, U3, AVG, U0 (tensão de sequência zero) |
| Tensão da linha | U12, U23, U31, AVG |
| Atual | I1, I2, I3, AVG, IN, I0 (corrente de sequência zero) |
| Frequência da grelha | F1, F2, F3, ∑ (ABRANGENTE) |
| Factor de potência PF | PF1, PF2, PF3, ∑ (ABRANGENTE) |
| Factor de potência base DPF | DPF1, DPF2, DPF3, ∑ (ABRANGENTE) |
| Alimentação ativa | P1, P2, P3, ∑ (TOTAL) |
| Potência reativa | Q1, Q2, Q3, ∑ (TOTAL) |
| Saída aparente | S1, S2, S3, ∑ (TOTAL) |
| Energia elétrica | |
| Energia elétrica ativa |
EP1, EP2, EP3, ∑ (TOTAL) Quando a potência total atinge 1.0 x 10^9 kWh, a potência de cada fase é automaticamente apagada para zero. |
| Energia elétrica ativa negativa |
EP1, EP2, EP3, ∑ (TOTAL) Quando a potência total atinge 1.0 x 10^9 kWh, a potência de cada fase é automaticamente apagada para zero. |
| Energia de potência reativa negativa |
EQ1, EQ2, EQ3, ∑ (TOTAL) Quando a potência total atinge 1.0 x 10^9 kVarh, a potência de cada fase é automaticamente apagada para zero. |

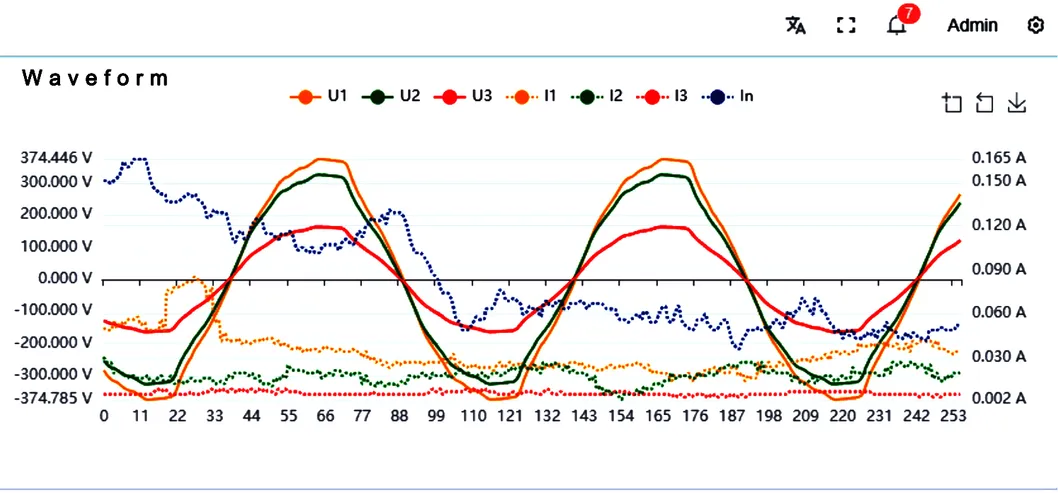

| Análise de Onda Harmónica, Demanda e Desequilíbrio | |
|---|---|
| Onda harmónica | |
| Percentagem de harmónicos de tensão | Harmónico total (U1, U2, U3), harmónico total de encomendas ímpares (U1, U2, U3), harmónico total de encomendas pares (U1, U2, U3) SUB-HARMÓNICOS 1-50 (U1, U2, U3) |
| Percentagem de harmónicos de corrente | Harmónico total (I1, I2, I3), harmónico total de ordem ímpar (I1, I2, I3), harmónico total de ordem par (I1, I2, I3), coeficiente K (I1, I2, I3) SUBHARMÓNICA 1-50 (I1, I2, I3) |
| Valor harmónico de tensão | Harmónico total (U1, U2, U3) SUB-HARMÓNICOS 1-50 (U1, U2, U3) |
| Valor harmónico actual | Harmónico total (I1, I2, I3) SUB-HARMÓNICOS 1-50 (I1, I2, I3) |
| Diagrama de fase | |
| Diagrama de fase | É apresentado o diagrama de fase entre a tensão e a corrente |
| Sequência de fase | Tensão, corrente |
| Ângulo de tensão | U1, U2, U3 |
| Ângulo atual | I1, I2, I3 |
| Ângulo de tensão | UI1, UI2, UI3 |
| Demanda | |
| Demanda | Há sempre a potência reactiva total, a potência reactiva total, a potência aparente total |
| Necessidade de potência máxima | Demanda e tempo máximos |
| Total máximo de demanda de energia ativa | Demanda e tempo máximos |
| A vista total é a necessidade de energia máxima | Demanda e tempo máximos |
| Grau de desequilíbrio | |
| Desequilíbrio de tensão | Sequência negativa, sequência zero |
| Desequilíbrio de corrente | Sequência negativa, sequência zero |
| Valores máximos e mínimos | |
| Tensão de fase | Cada um está relacionado com a média |
| Tensão da linha | Cada um está relacionado com a média |
| Atual | Cada um está relacionado com a média |
| Alimentação ativa | A soma de todas as partes |
| Potência reativa | A soma de todas as partes |
| Saída aparente | A soma de todas as partes |
| Precisão da Medição | |
|---|---|
| Precisão da medição da corrente | Precisão do sensor de mais de 0.1% de corrente |
| Precisão da medição de tensão | ± 0.2% (60 V ~ 600 V CA) |
| Frequência da grelha | ± 0.01% (45 ~ 65 Hz) |
| Factor de potência | ± 0.005 |
| Potência ativa e potência aparente | IEC62053-22 grau 0.5S |
| Potência reativa | IEC62053-21 grau 1S |
| Energia ativa | IEC62053-22 grau 0.5S |
