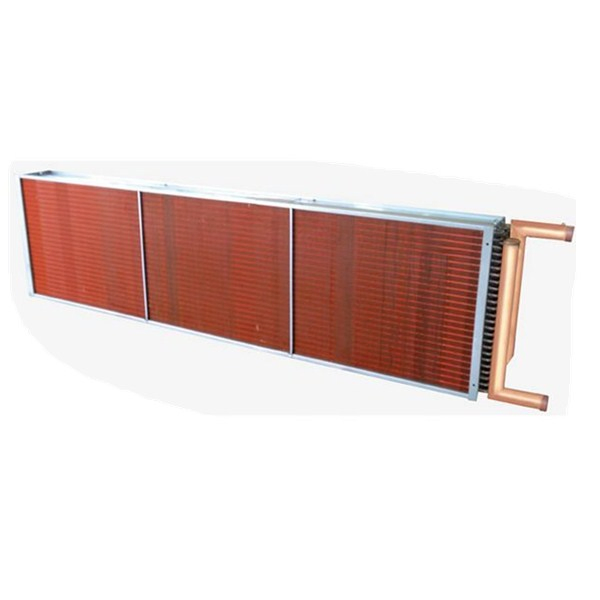

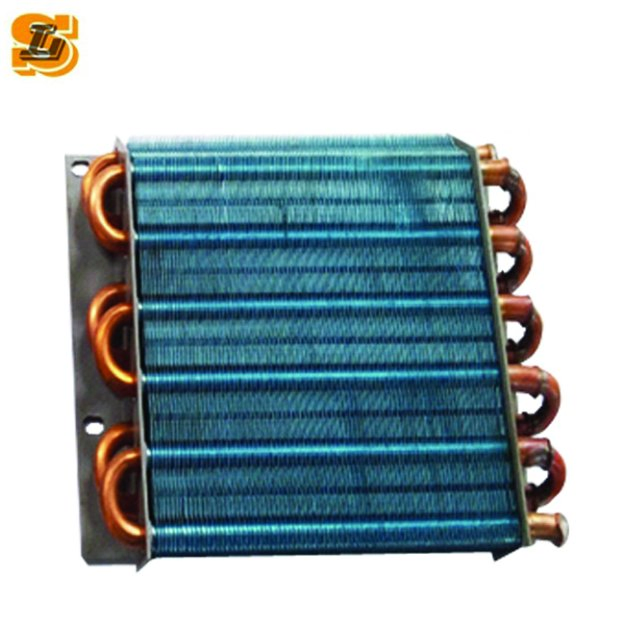

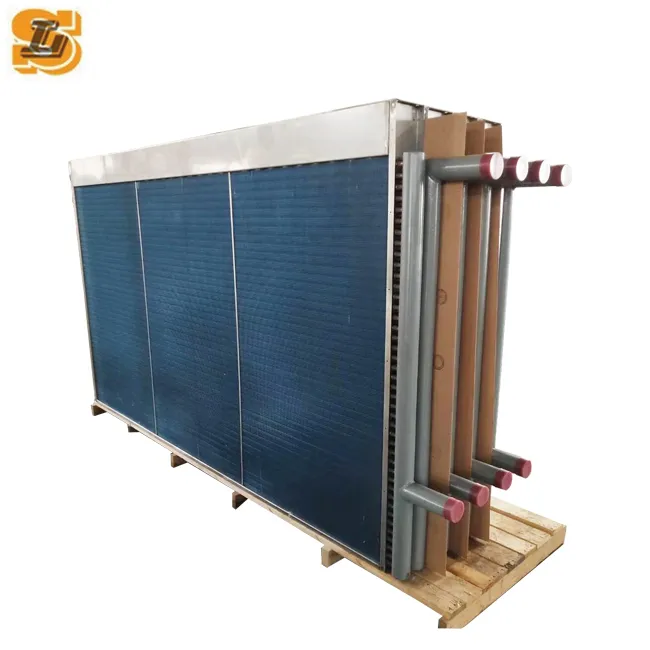

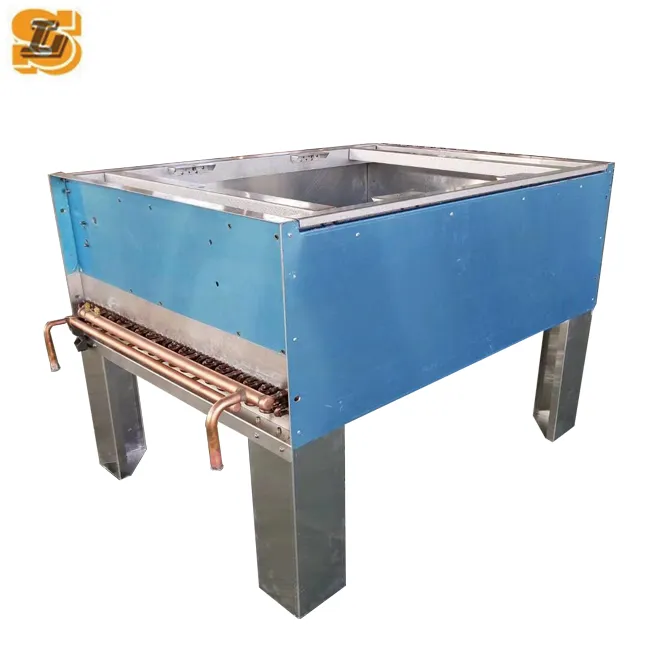

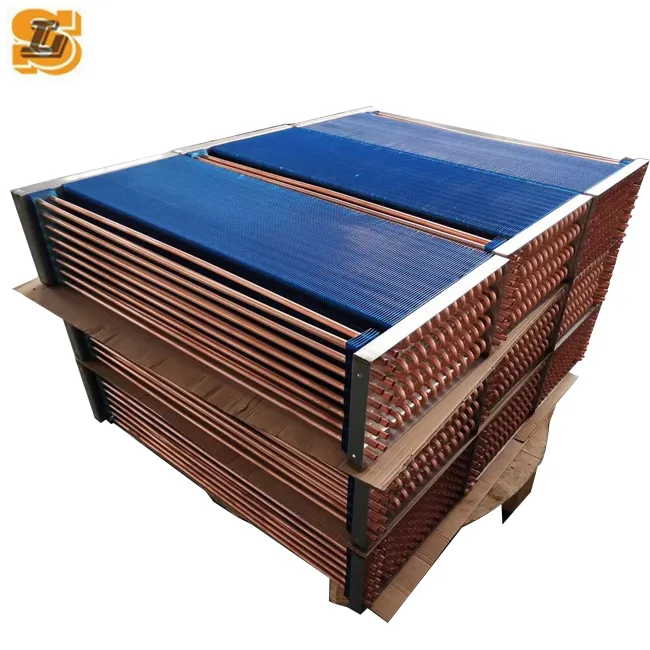

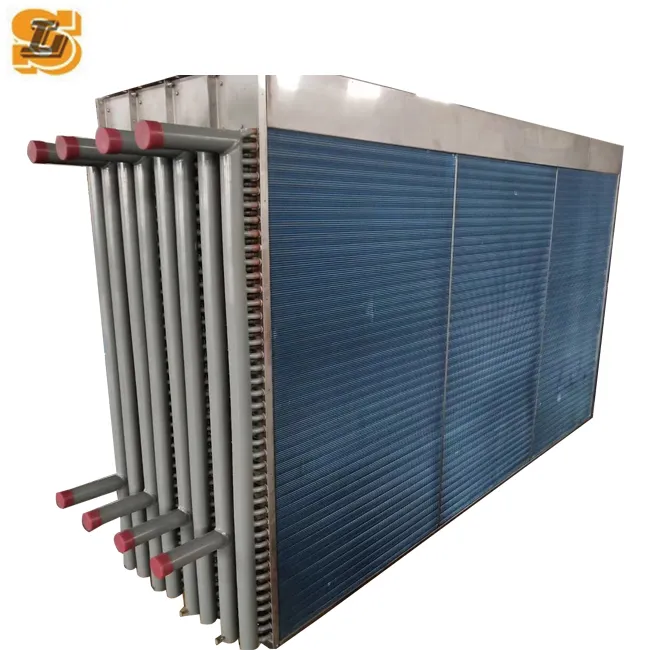

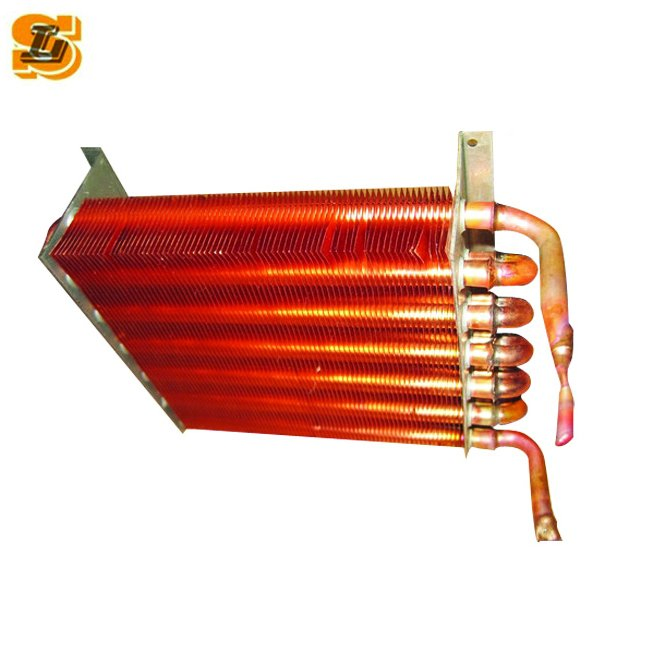

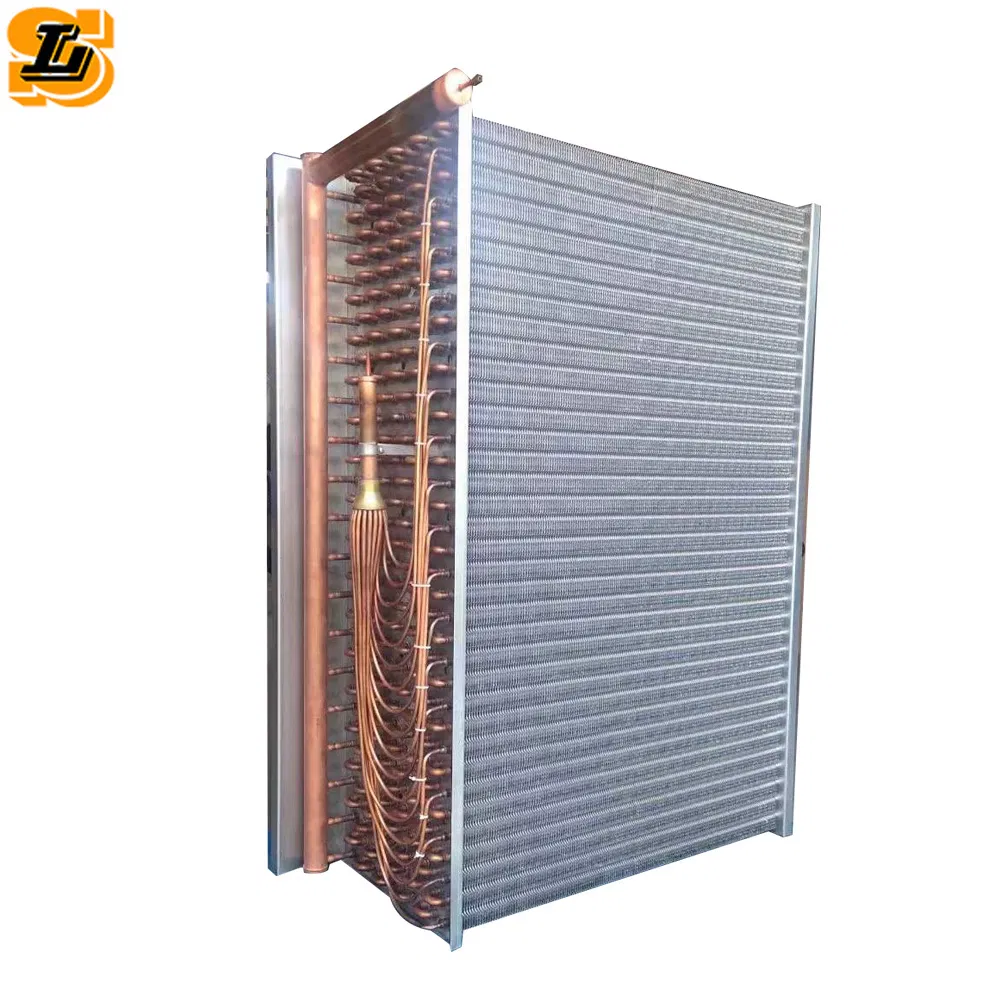

Trocadores de calor de aleta de tubo consistindo em 4-12 linhas de tubos que passam através de folhas de aletas formadas, ligadas através da expansão do tubo. Inclui várias opções de tubo, aleta e material.
À medida que o ar quente passa pela bobina e entra em contacto com a superfície fria, o calor é transferido da água que flui através dos tubos para o ar que entra na bobina. Possui diversas aplicações e capacidades projetadas para atender às suas especificações rigorosas.
| Fin Digte | Cobre Tubo D.E. (mm) | Resto do mundo Espaço (mm) | Buraco Espaço (mm) | Fin Espessura (mm) | Espaço da aleta (mm) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Barbatana plana | Onda sinusoidal com aleta da lâmina | Aleta da onda senoidal lisa | Janela fin | Sesamóide fin | |||||
| A | 7 | 12.7 | 21 | 0.105 | / | / | 1.3 | 1.3 | / |
| B | 7 | 13.2 | 17.6 | 0.105 | / | / | 1.3 | 1.3 | / |
| C | 7 | 12.7 | 20.4 | 0.105 | / | / | 1.3 ~ 1.8 | 1.3 ~ 1.8 | / |
| D | 7.94 | 15.88 | 25.4 | 0.105 | 1.8 ~ 3.0 | 1.8 ~ 3.0 | 1.8 ~ 3.0 | 1.8 ~ 3.0 | / |
| E | 7.94 | 19.05 | 22 | 0.105 ~ 0.13 | 1.4 ~ 3.0 | 1.4 ~ 3.0 | 1.4 ~ 3.0 | 1.4 ~ 3.0 | / |
| E | 9.52 | 22 | 25.4 | 0.105 ~ 0.15 | 1.6 ~ 3.2 | 1.6 ~ 3.2 | 1.6 ~ 3.2 | 1.6 ~ 3.2 | / |
| F | 9.52 | 22 | 25.4 | 0.18 ~ 0.4 | 3.5 ~ 6.35 | / | / | / | / |
| G | 9.52 | 21.65 | 25 | 0.105 ~ 0.18 | 1.6 ~ 3.2 | 1.6 ~ 3.2 | 1.6 ~ 3.2 | 1.6 ~ 3.2 | / |
| H | 9.52 | 21.65 | 25 | 0.15 ~ 0.24 | 3.2 ~ 6.35 | 3.2 ~ 6.35 | 3.2 ~ 6.35 | / | / |
| I | 12.75 | 27.5 | 31.75 | 0.115 ~ 0.15 | 1.5 ~ 3.5 | 1.5 ~ 3.5 | 1.5 ~ 3.5 | 1.5 ~ 3.5 | 1.6 ~ 3.2 |
| J | 15.88 | 33 | 38.1 | 0.115 ~ 0.15 | 1.5 ~ 4.0 | 1.5 ~ 4.0 | 1.5 ~ 4.0 | / | / |
| K | 15.88 | 34.64 | 40 | 0.115 ~ 0.15 | / | 2.6 ~ 3.5 | 2.6 ~ 3.5 | / | / |
