O sistema de teste completo totalmente automático do dispositivo de corrente de impulso é aplicado principalmente ao teste de corrente de impulso do dispositivo de protecção contra descargas atmosféricas (dispositivo de protecção contra descargas atmosféricas). O ambiente de utilização é no interior, a altitude não é superior a 1500 metros e a temperatura ambiente é -10 ° C ~ 40 ° C. A humidade relativa não é superior a 90 %.

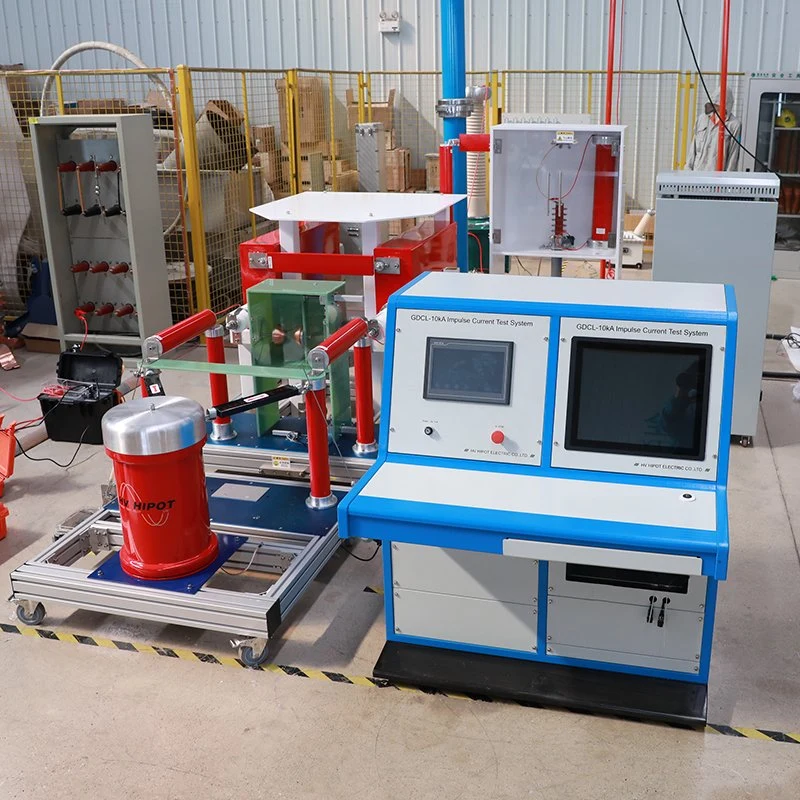

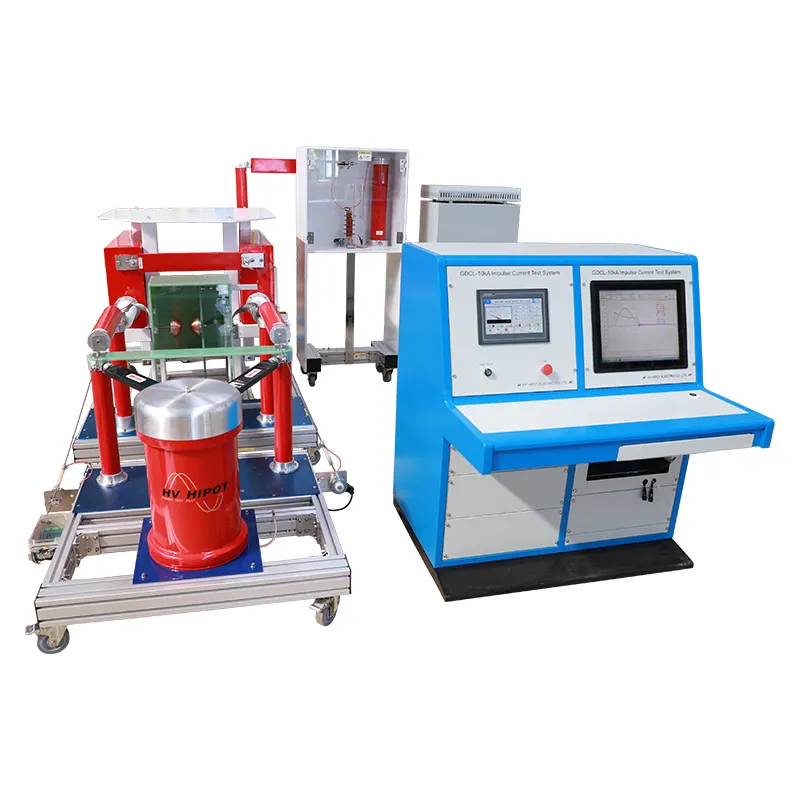

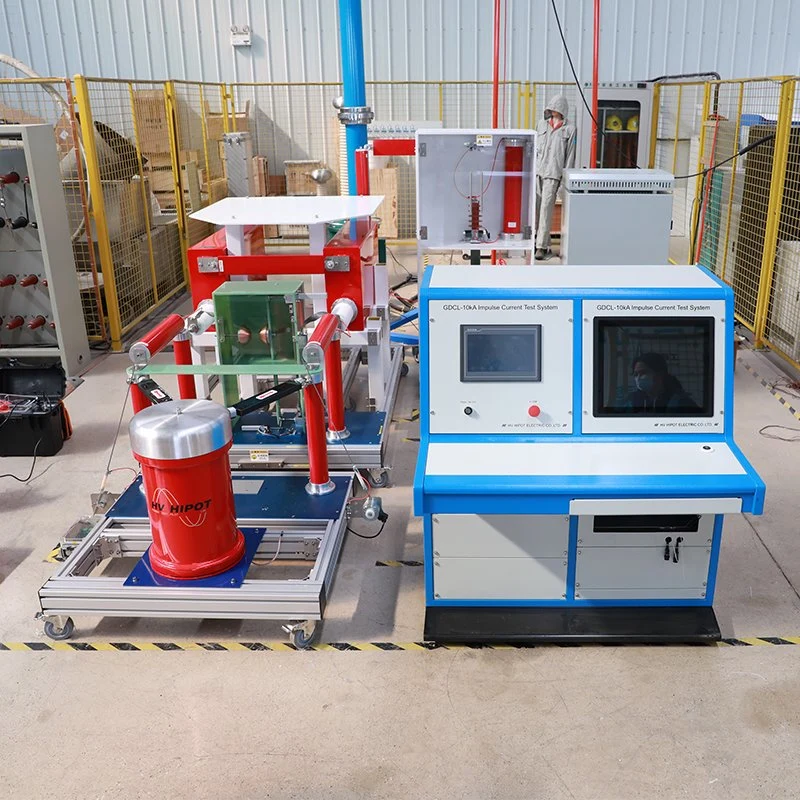

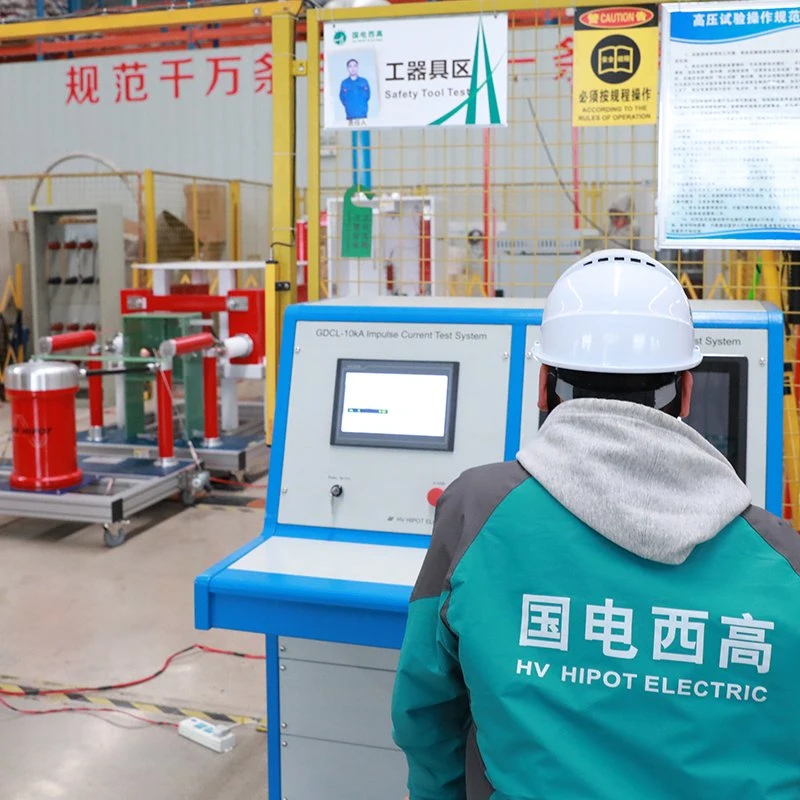

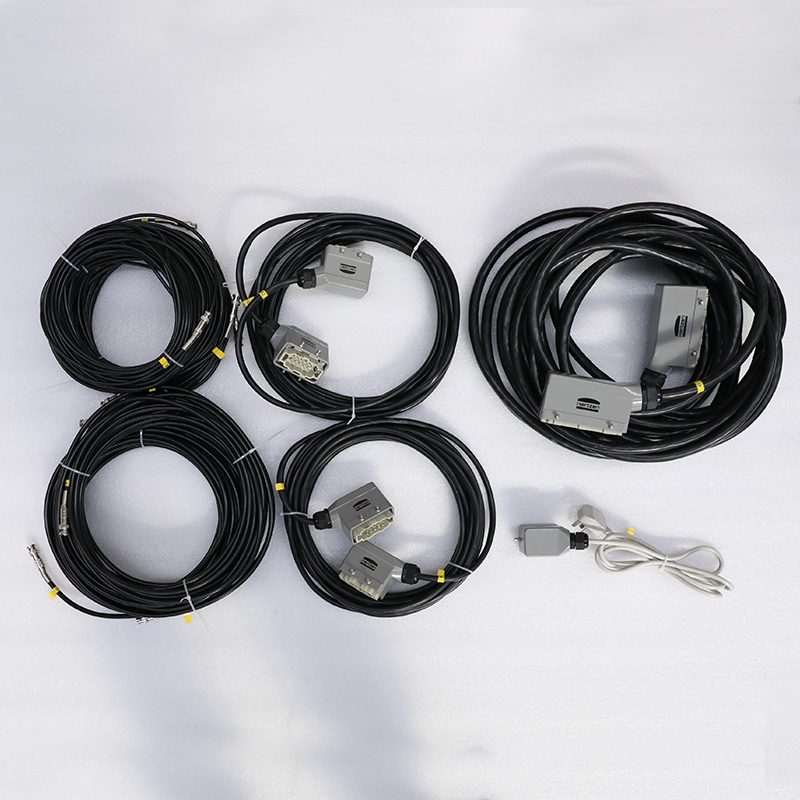

GDCL-20kA corpo do gerador de impacto e plataforma de teste de descarga:
Parâmetros técnicos do sistema de controlo automático GDCL-2000A:
| Forma de onda de impulso | ||
|---|---|---|
| Forma de onda de corrente de curto-circuito | 8 / 20 ms | Desvio permitido |
| Tempo de onda frontal | 8 ms | ± 10% |
| Tempo de meia hora de pico | 20 ms | ± 10% |
| Gama actual | 1kA-10kA, Máx. 12 kA | |
| Padrão | A forma de onda é suave, conforme a norma IEC. | |
| Seção | Parâmetro de Loop | Especificação Técnica / Configuração | Detalhes Adicionais |
|---|---|---|---|
| Loop principal | Carga de tensão constante | Subsecção de três níveis, tempo de carregamento | Máx. 40 seg |
| Ligação à terra automática | Electroíman | ||
| Transformador | CA 15 kV/500 VA | ||
| Retificação | Retificação de meia onda | pilha de silicone de alta tensão de 1 unidade | |
| Polaridade | Positivo ou negativo | ||
| Medição da tensão de carga | Divisor resistivo | ||
| Circuito de descarga | condensador | 15 kV/16 uf , 1 peça | |
| capacidade | 1800J | ||
| Resistência de ajuste de onda de 1 peça | |||
| Indutância de ajuste de onda de 1 peça | |||
| Esfera de descarga | Interruptor de controlo | ||
| Medição | Medição da tensão de saída | Divisor resistivo | |
| Medição da corrente de saída | Bobina Rogowski | ||
| Registo da forma de onda | Oscilógrafo TDS2012C | ||
| Peça do PC | PC | Notebook ou tipo de mesa IPC | |
| Comunicação | Isolamento de fibra | ||
| Software de medição e controlo | Definir a tensão de carga, tempos de descarga , intervalo de tempo, definição automática de osciloscópios, traçado de osciloscópios de alcance automático, cálculo do valor de pico de tensão atual e residual, cálculo do tempo de onda frontal atual, tempo de pico médio , vibração de forma negativa, economia automática de dados e formas de onda | ||
| Parte de controlo | Controlo de programas | PLC | |
| Tensão de descarga predefinida | 0,5kV ~ 28,0 kV (Voltímetro digital, potenciómetro, comparador) | ||
| Indicação da tensão de carga | Divisor de tensão CC, voltímetro digital | ||
| Botão de funcionamento | Carregamento, HV ligada, HV desligada | ||
| Luz indicadora | HV ligada | ||
