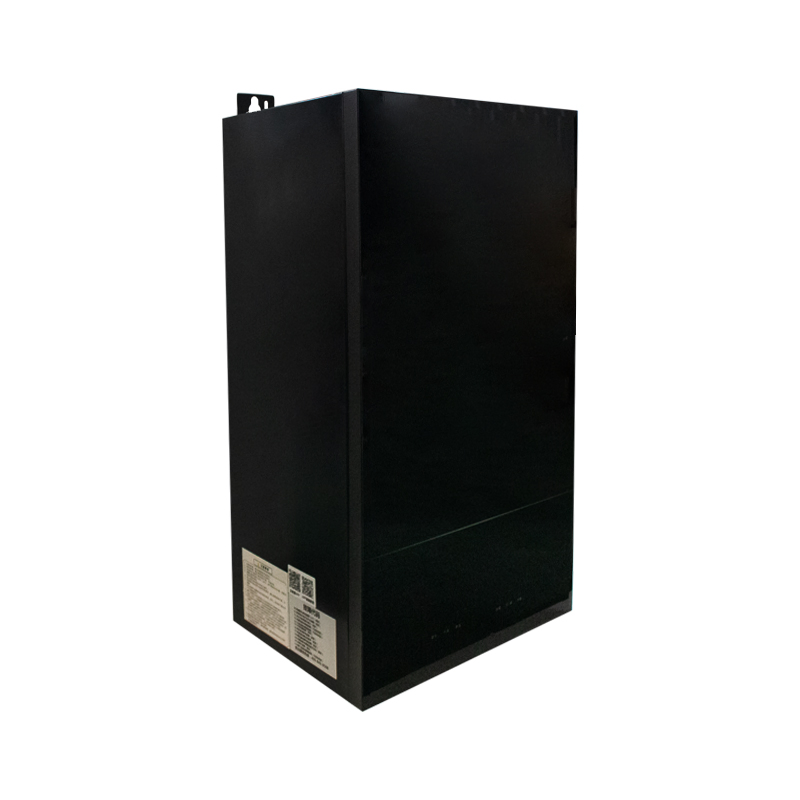

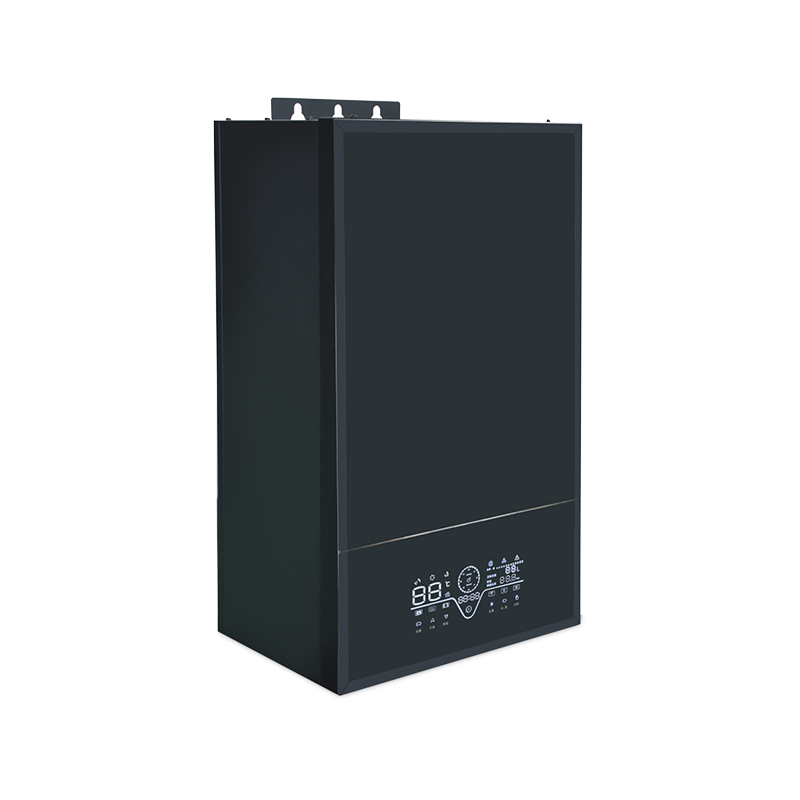

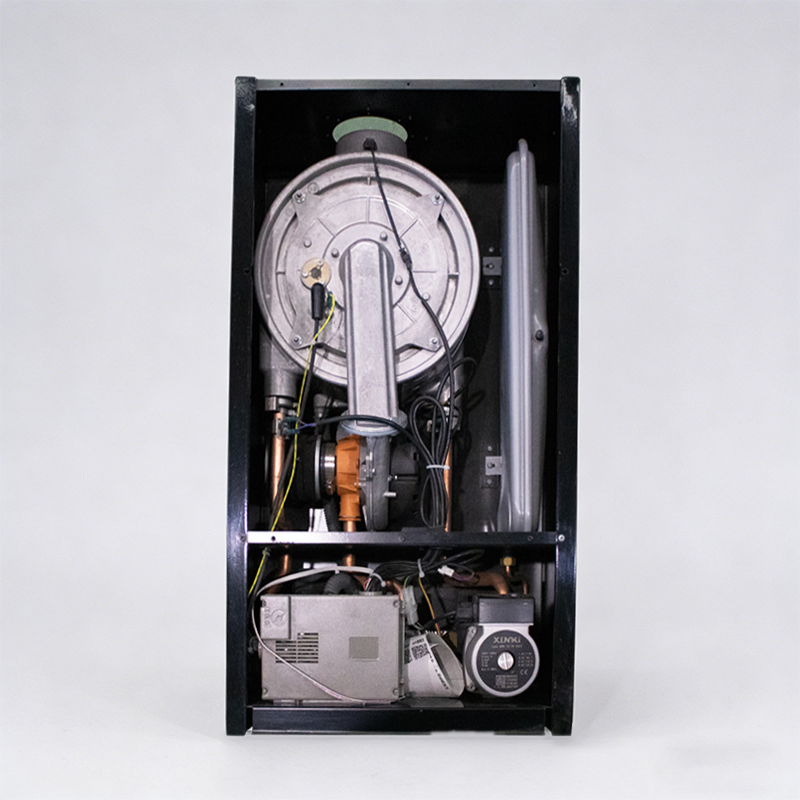

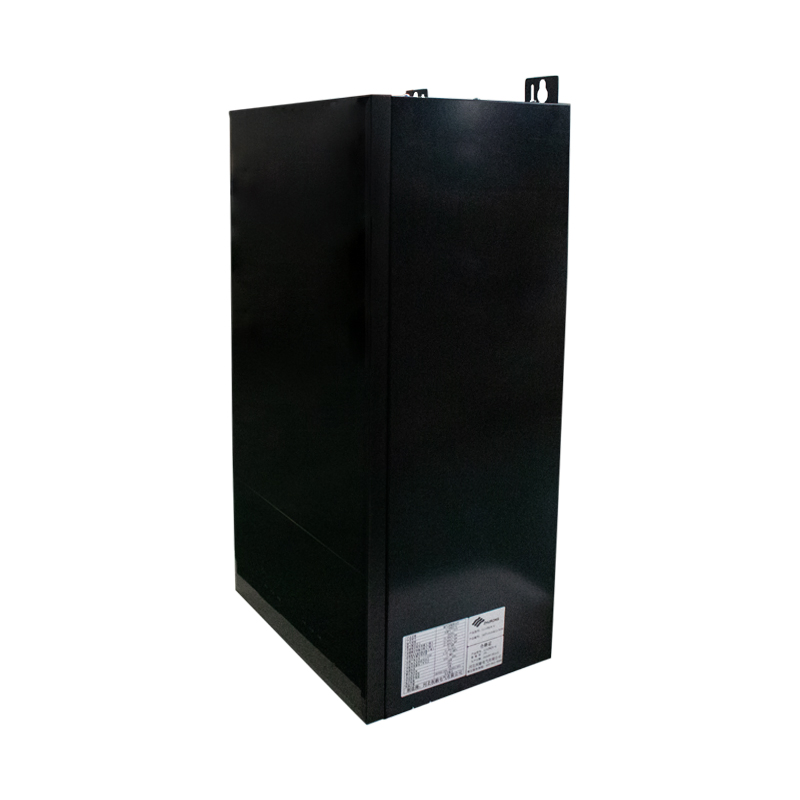

Caldeira a gás combinada de condensação com permuta de calor em placa completa.
| Parâmetros Técnicos do Produto | |||||||
|---|---|---|---|---|---|---|---|
| Modelo do produto | LL1GBQ20-Q | LL1GBQ24-Q | LL1GBQ28-Q | LL1GBQ32-Q | LL1GBQ36-Q | LL1GBQ50-Q | |
| Tipo de gás/pressão nominal (Pa) | Gás natural (12 T)/2000 (Pa) | ||||||
| Carga térmica nominal de água sanitária (kW) | 20 | 24 | 28 | 32 | 36 | 50 | |
| Carga térmica nominal máx/mín de aquecimento (kW) | 20.0/5.0 | 24.0/6.0 | 28.0/7.0 | 32.0/8.0 | 36.0/9.0 | 50.0/12.5 | |
| Potência térmica nominal máx/mín de aquecimento (kW) | 19.8/4.8 | 23.8/5.7 | 27.7/6.6 | 31.7/7.6 | 35.6/8.6 | 49.5/12.0 | |
| Potência de aquecimento nominal máx/mín com condensação (kW) | 20.8/5.2 | 25.4/6.3 | 28.8/7.3 | 33.3/8.3 | 37.4/9.4 | 52.0/13.0 | |
| Classe de emissões de NOx | Classe 5 | ||||||
| Classe de eficiência energética | Classe 1 | ||||||
| Natureza da fonte de alimentação | ~ 220 V/50 Hz | ||||||
| Potência elétrica de carga térmica mínima (W) | 150 | 180 | 320 | ||||
| Estado de espera, alimentação elétrica (W) | 5 | ||||||
| Classe à prova de água | IPX4 | ||||||
| Tipo de proteção contra choques elétricos | Class I | ||||||
| Sistema de aquecimento | Definição temp. água (℃) | Radiador: 30-80 | Aquecimento de piso: 30-60 | |||||
| Área de aquecimento ref. (m²) | 70-140 | 80-180 | 120-220 | 160-260 | 200-300 | 250-380 | |
| Cabeça da bomba de água (m) | 5 | 7 | 7 x 2 unidades | ||||
| Pressão da água aplicável (MPa) | 0.05-0.3 | ||||||
| Capacidade vaso expansão (L) | 6 | 12 | |||||
| Pressão inicial vaso exp. (MPa) | 0.1 | ||||||
| Modo de circulação | Circulação forçada de tipo fechado | ||||||
| Sistema sanitário | Saída de água ΔT 25 ℃ (kg/min) | 10 | 12 | 14 | 16 | 18 | 25 |
| Intervalo temp. água sanitária (℃) | 30-60 | ||||||
| Pressão da água aplicável (MPa) | 0.03-0.6 | ||||||
| Fluxo de arranque/paragem (L/min) | 2.5/2.0 | ||||||

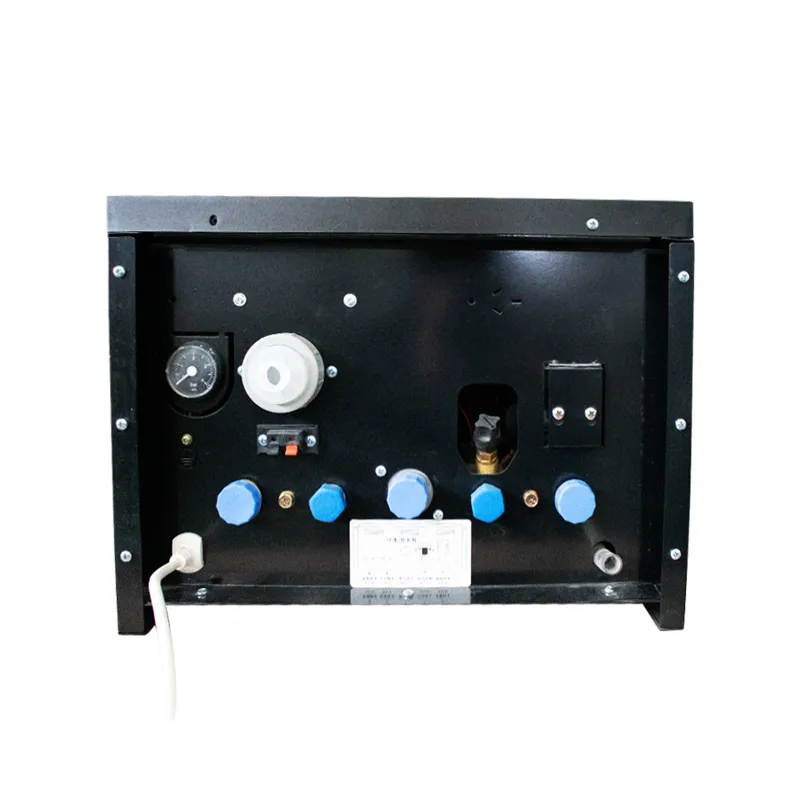

| Tamanho da ligação | 20 kW (aquecimento/gás: G3/4, água: G1/2) | 50 kW (água/gás: G3/4, aquecimento: G1) | ||||||
| Cano de chaminé padrão (mm)/comprimento | 20-36kW: Coaxial duplo Φ60-Φ100/1m | 50kW: Coaxial duplo Φ80-Φ120/1m | ||||||
| Peso líquido (kg) | 32.8 | 33 | 35 | 36 | 39.5 | 55 | |
| Ruído de funcionamento (dB) | Menos de 45 | ||||||
| Método de escape | Tipo 1G alimentação de ar forçado | ||||||
| Método de ignição | Ignição automática por impulsos | ||||||
| Controlo da temperatura | Regulação proporcional ao gás | ||||||
| Dimensões gerais (mm) | 740 x 410 x 300 | 800 x 500 x 400 | |||||
| Os parâmetros acima indicados destinam-se apenas a referência e os parâmetros específicos devem ser confirmados de acordo com a placa de características. | |||||||

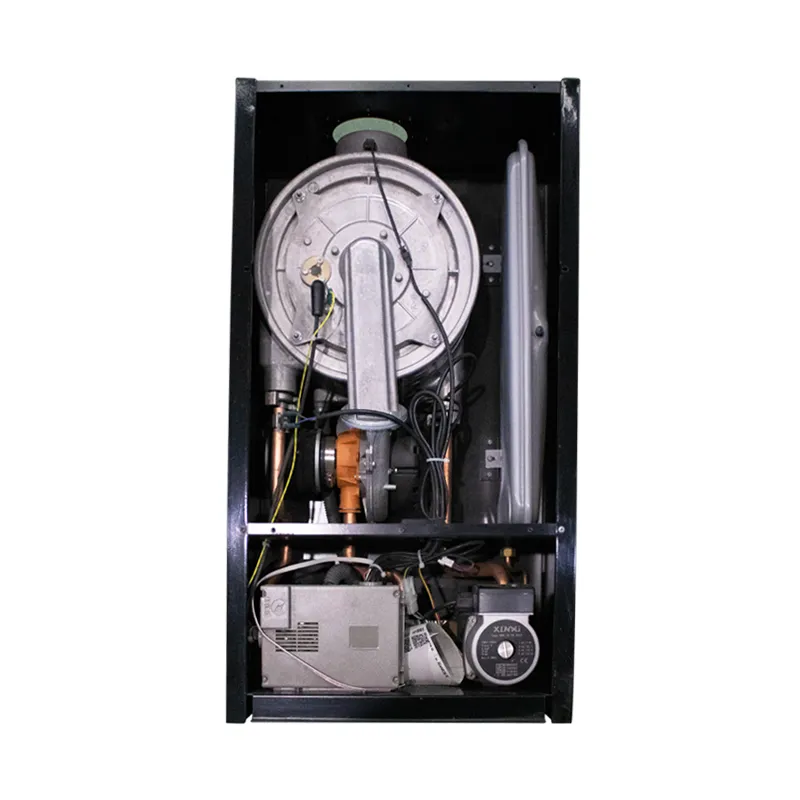

A caldeira de condensação da série Q Premix é uma solução de aquecimento a gás de alta eficiência concebida para aplicações residenciais e comerciais. Utilizando a tecnologia de combustão e condensação pré-estreia completa, a caldeira garante uma eficiência térmica superior, um consumo de energia reduzido e emissões de NOx ultrabaixas.

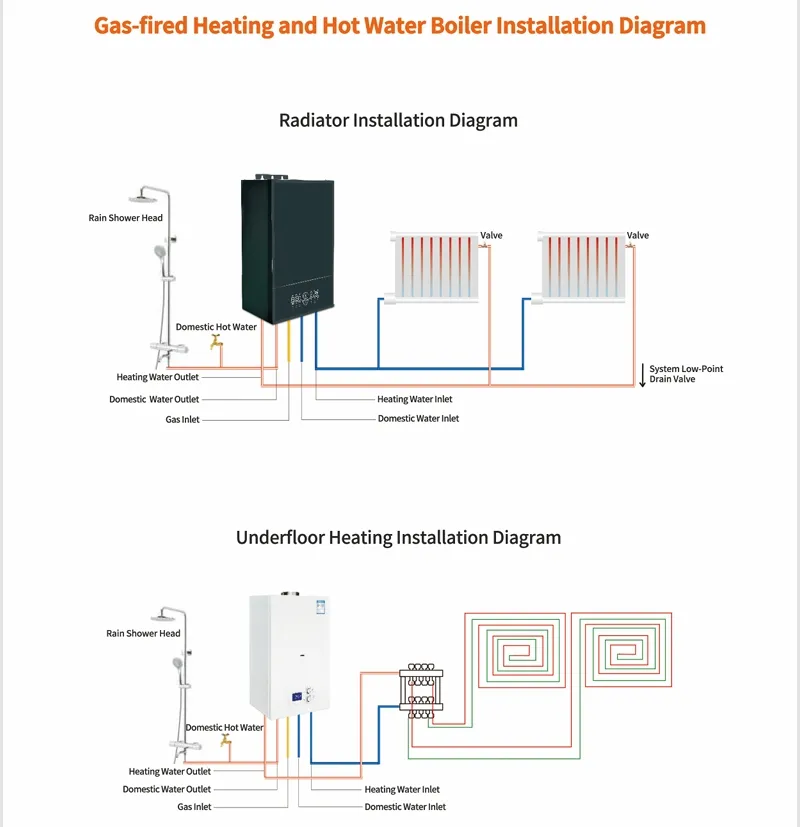

Combina aquecimento de espaço e fornecimento doméstico de água quente em uma unidade compacta, inteligente e durável, ideal para famílias modernas, villas, apartamentos, escolas e edifícios comerciais.
| Especificação | Detalhes |
|---|---|
| N ° de Modelo. | Q Series |
| Instalação | Caldeira Embalada / Caldeira de condensação de fixação na parede |
| Estrutura | Tubo de Água |
| Tipo de permutador de calor | Permutador de calor de placas de alta eficiência |
| Categoria de produto | Caldeira a gás de condensação premix completa |
| Gama de potência | 20 / 24 / 28 / 32 / 36 / 50 kW |

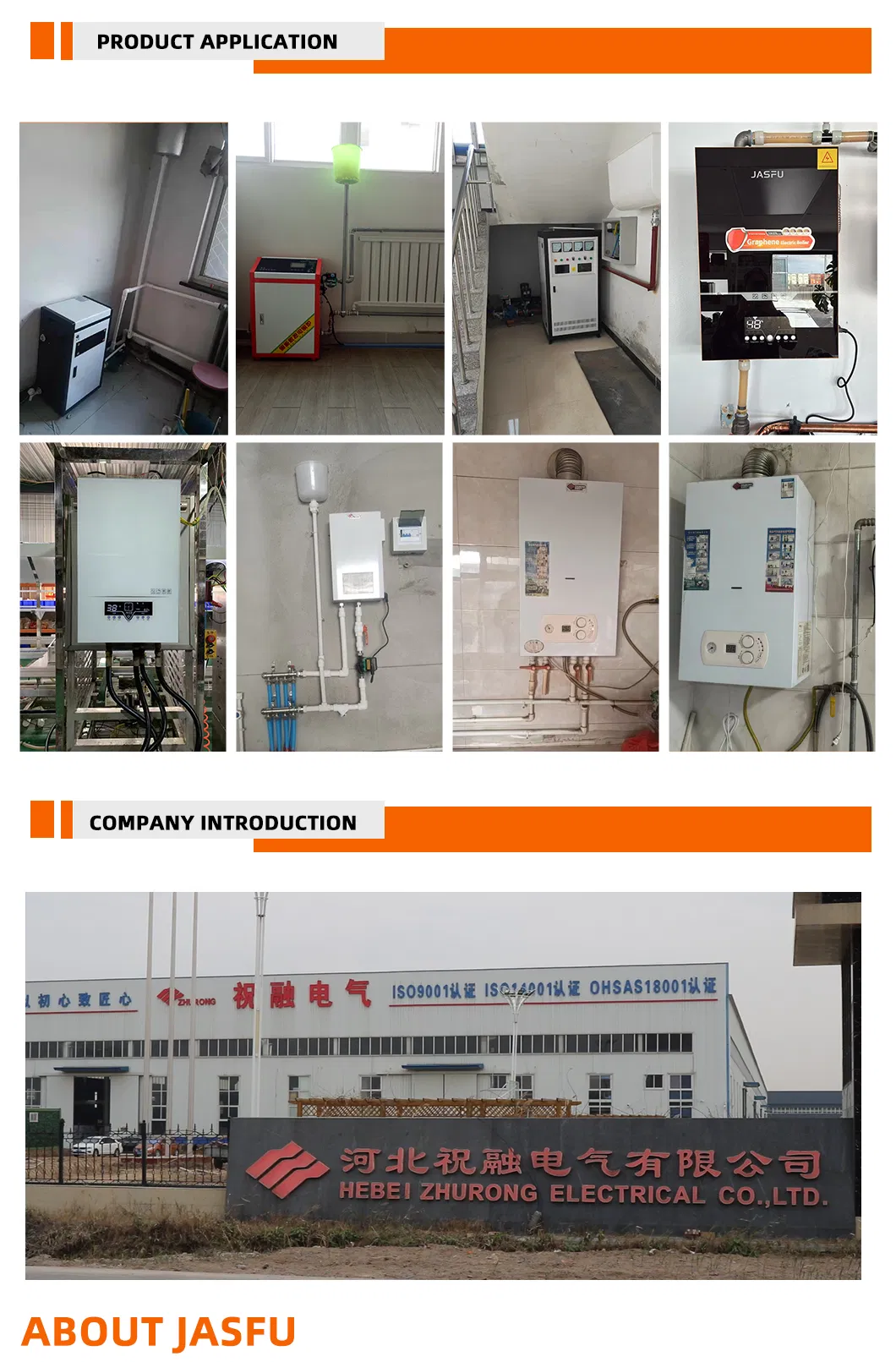

| Campos de aplicação | Habitação residencial, apartamentos, vilas, escolas e edifícios comerciais |
| Tipo de gás | Gás natural / GPL |
Desliga automaticamente o gás e a energia quando a temperatura excede os 90 °C.
Evita a temperatura excessiva da água quente causada por fluxo baixo de água.
Alerta os utilizadores e interrompe o funcionamento quando a pressão está anormalmente baixa.
Corta automaticamente o fornecimento de gás durante pressões anormais ou interrupções.
Realiza tentativas de ignição automática e emite alarme em caso de falha persistente.
Interrompe a combustão se o fluxo de água for insuficiente ou se houver sobreaquecimento.
Desliga o sistema em caso de mau funcionamento ou paragem do ventilador.
Evita o refluxo dos gases de combustão parando o funcionamento se a chaminé for obstruída.
A bomba é ativada periodicamente em modo de espera para evitar estagnação prolongada.
Corta imediatamente o gás e aciona alarme no caso de extinção acidental da chama.

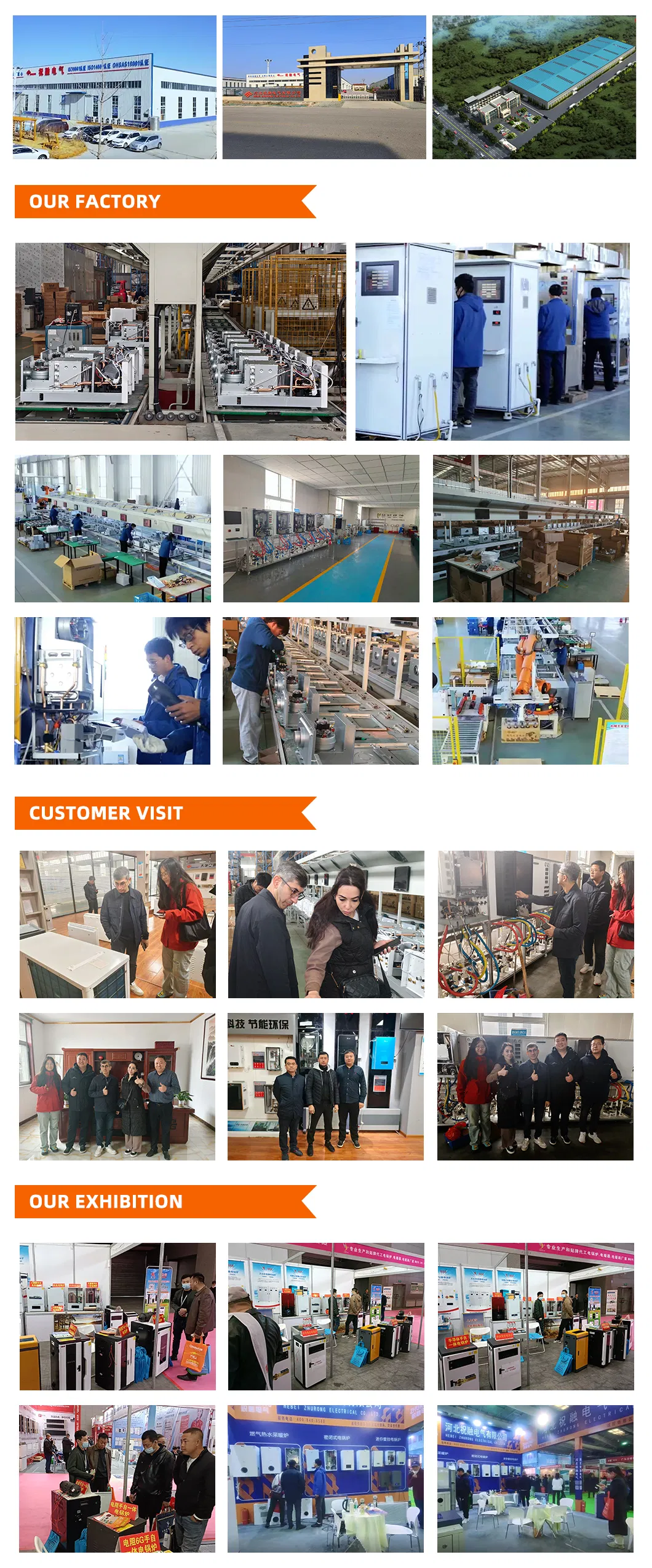

Somos um fabricante líder, especializado na produção e exportação de soluções de aquecimento de alta qualidade, incluindo caldeiras a gás, aquecedores elétricos, bombas de calor e outros produtos de aquecimento doméstico energeticamente eficientes. Com mais de 20 anos de experiência no setor, construímos uma forte reputação por fornecer produtos inovadores, confiáveis e económicos que atendam aos mais altos padrões internacionais.
Operamos em escala global, atendendo clientes em mais de 50 países, incluindo a União Europeia, América do Norte, Médio Oriente e Sudeste Asiático. Estamos empenhados em satisfazer a procura crescente de soluções de aquecimento eficientes, sustentáveis e de elevado desempenho.
