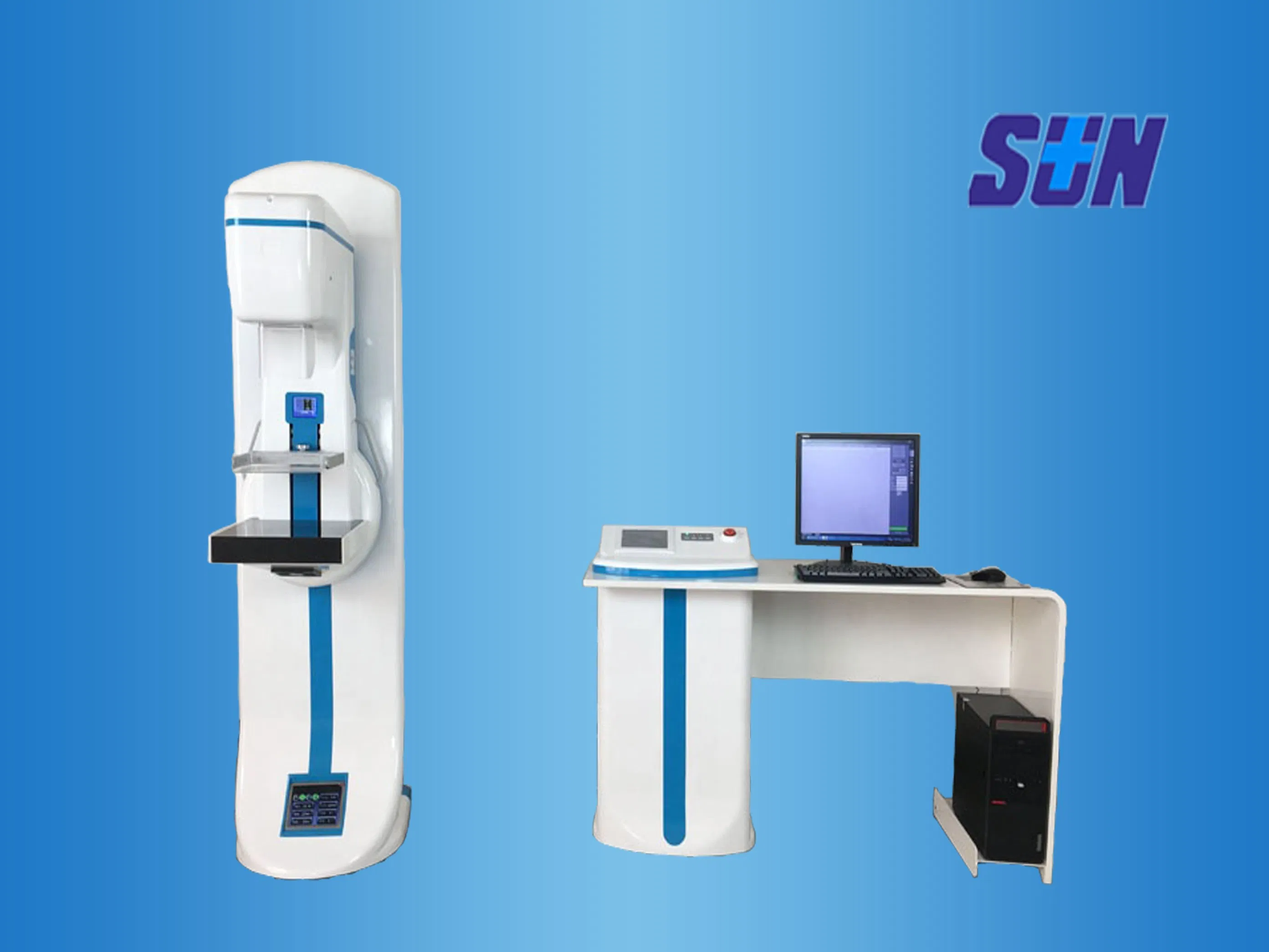

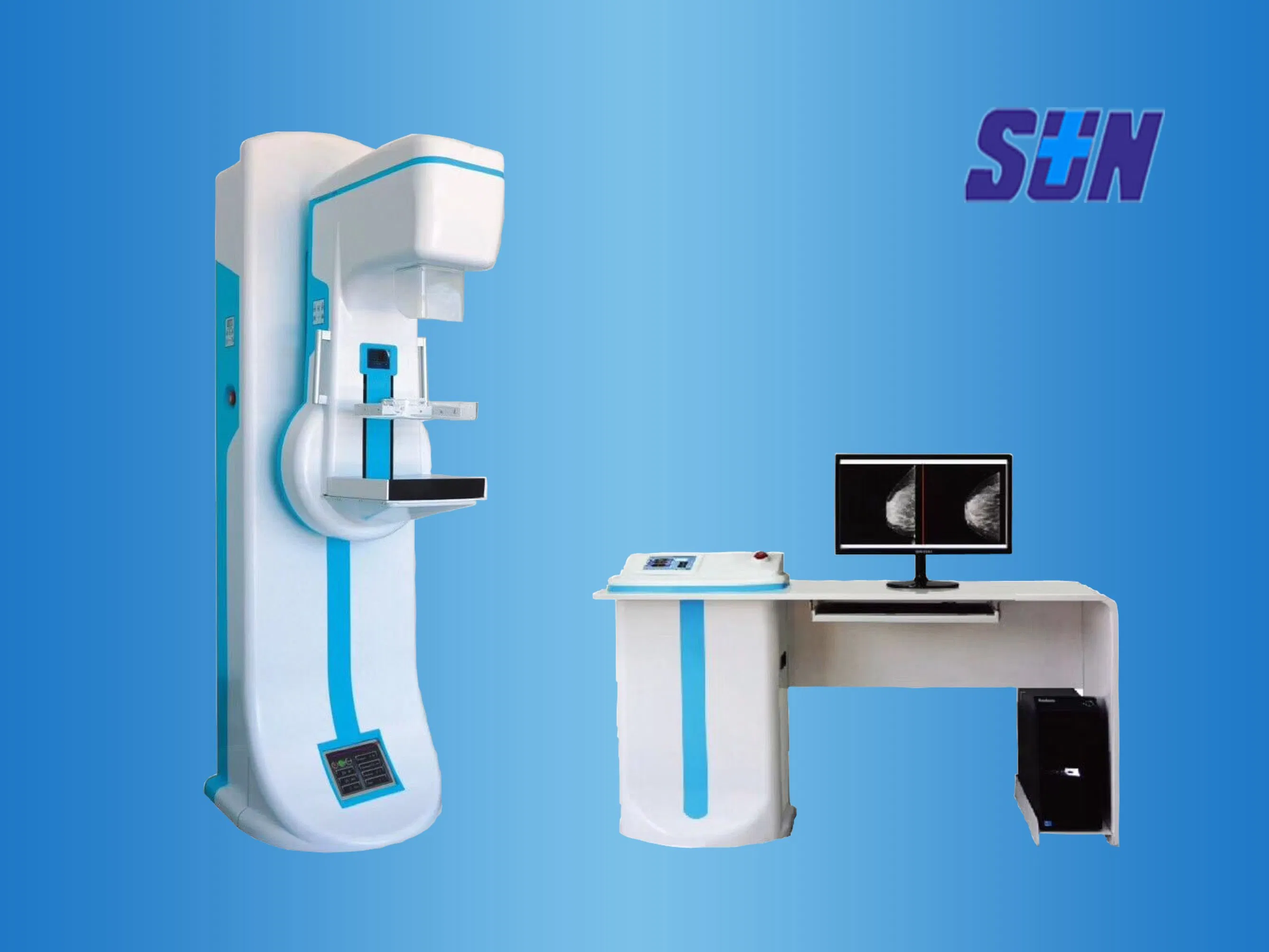

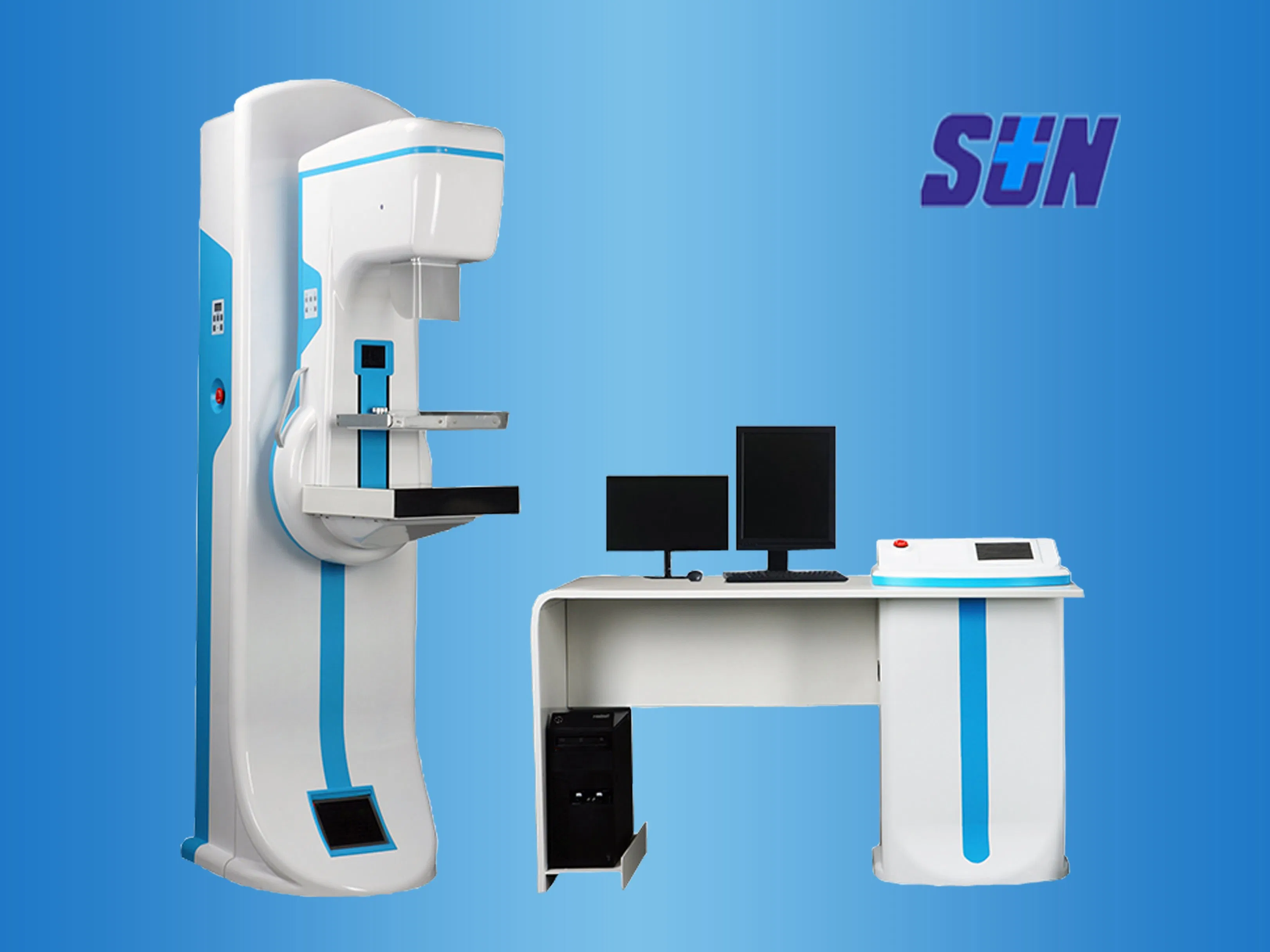

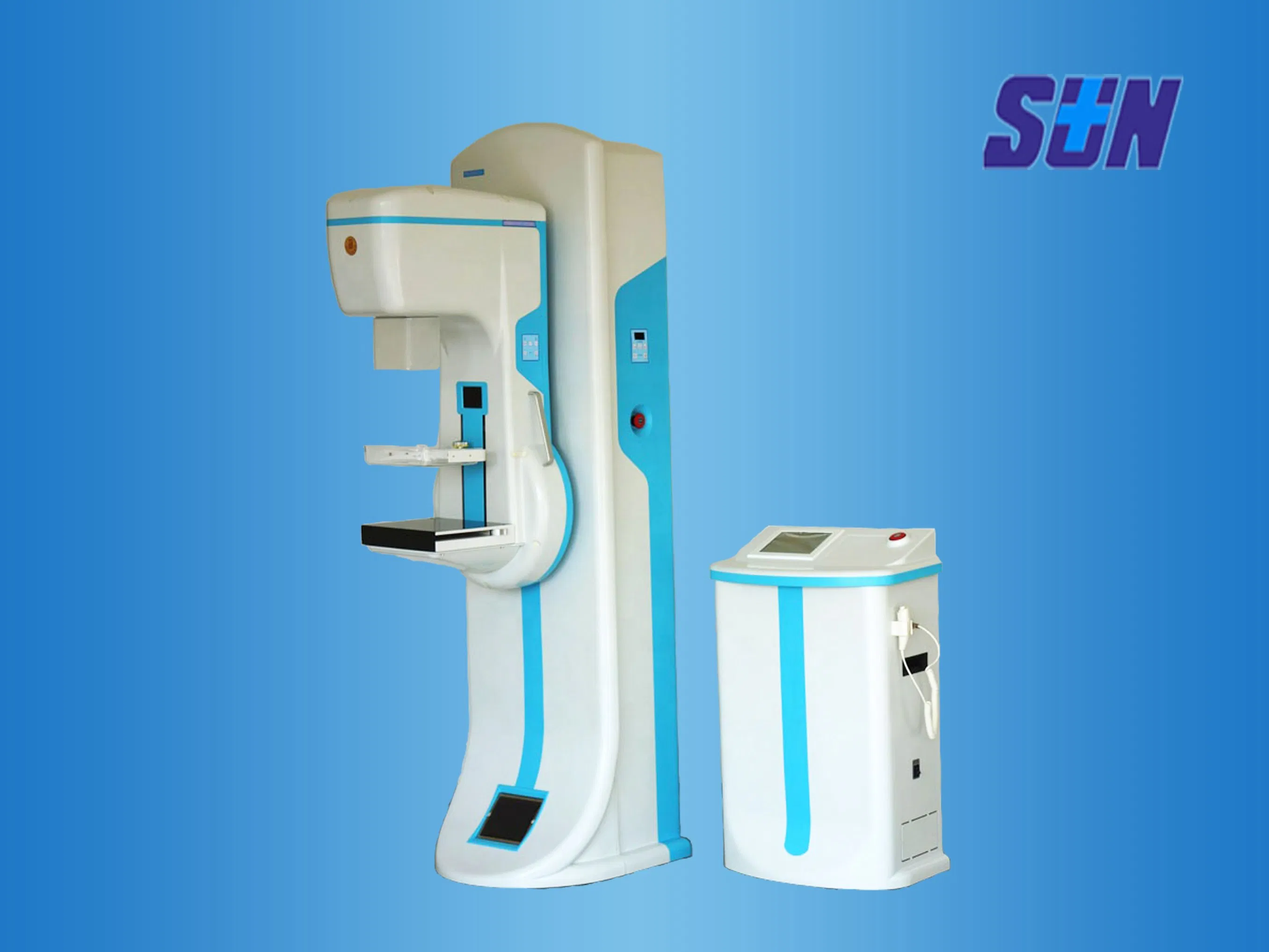

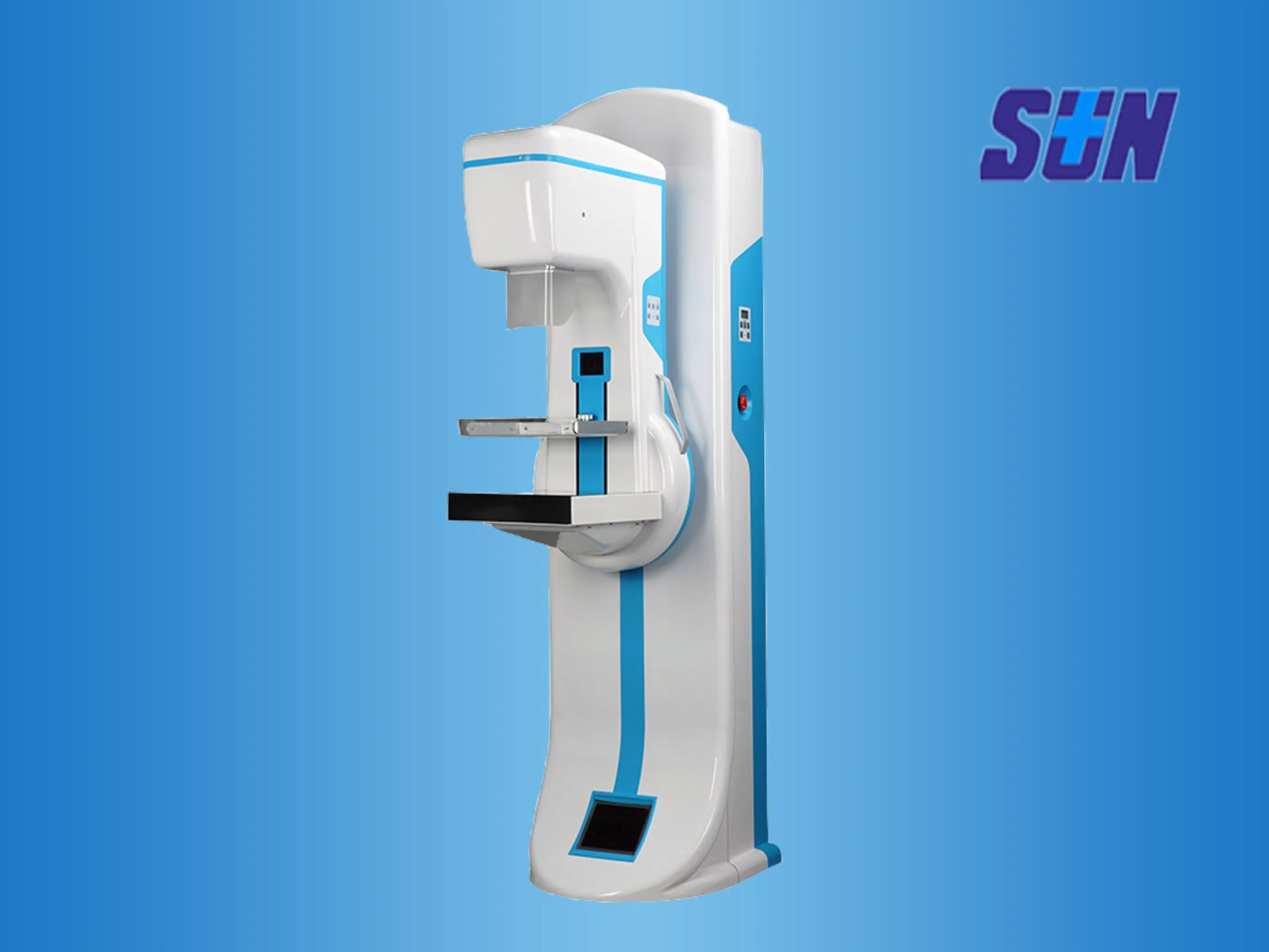

Máquina de mamografia de raios X, Unidade de mamografia, Equipamento de raios X de mamografia
Modelo: SMC-9800D
Detalhes da embalagem
| Item |
Comprimento * largura * altura/mm |
Peso/kg |
| Máquina host (sem embalagem) |
2000 * 560 * 940 |
150 |
| Plataforma de operação (sem embalagem) |
905 * 560 * 350 |
46 |
| Máquina host (embalagem) |
2160 * 690 * 1150 |
210 |
| Plataforma de operação (embalagem) |
1050 * 700 * 600 |
60 |
I. Aplicação
Um mamograma é uma técnica de raios X especial de dose baixa utilizada para tirar uma fotografia da mama, detectando e diagnosticando quaisquer pedaços ou massas anormais de tecido mamário. É uma das melhores ferramentas para a identificação precoce do cancro da mama. Com identificação adiantada, o cancer de peito pode ser curado quando no primeiro estágio, e a recuperação é mais provável.
II. Especificação
| Item |
Parâmetro |
Observação |
| Gerador de raios X |
Tipo de gerador: Inversor de alta frequência de 80 kHz
Classificações radiográficas: Ponto focal Grande 20 - 35 kV/10 - 510 mAs
Ponto focal pequeno 20 - 35 kV/10 - 100 mAs
Potência nominal: 6 kVA
|
Raios X de alta tensão de alta frequência, totalmente sólido e desenvolvido de forma autónoma e avançada gerador |
| Ampola de raios X |
Tamanho do ponto focal: 0.1/0.3 mm
Material alvo: Molibdénio (Mo)
Material do porto: Berílio (Be)
Unidade de ânodo de alta velocidade: 2800/10000rpm
Ângulo-alvo: 10 °/16 °
Armazenamento de calor do ânodo: 300 kHU
Arrefecimento do ânodo: Arrefecimento do ar
Filtragem: Mo (0,03 mm) Al (0,5 mm)
|
- |
| Suporte radiográfico |
Movimento vertical do BRAÇO em C: 590 mm
Centro do braço em C rotativo, função de retorno automático com uma tecla
Grau de rotação: 90 ° ~ -90 °
Automaticamente libertado após a apresentação das definições de pressão de exposição. Compressão velocidade contínua flexível.
Pressão máx.: 200 N
Curso máx.: 150 mm
SID: 650 mm
|
- |
| Receptor de imagens de cassete |
Dispositivo Bucky: Mecanismo de acionamento Bucky de 18 × 24 cm
Rácio da grelha: 5:1, 30 linha/cm
|
24x30 cm para opcional |
| Outros |
Tensão da linha:
220 V ca ± 10% 25 A, monofásico
|
110 V para opcional |
III. Configuração
| Nº |
Item |
Quantidade |
| 1 | Ampola de raios X | 1 |
| 2 | Gerador de raios X | 1 |
| 3 | Suporte radiográfico | 1 |
| 4 | BRAÇO EM C | 1 |
| 5 | Receptor de imagens de cassete | 1 |
| 6 | Dispositivos de compressão | 1 |
| 7 | Compressão confortável | 1 |
| 8 | Interruptor de patilha | 2 |
| 9 | Consola de controlo | 1 |
| 10 | Interruptor de posição e linha ligada | 1 |
| 11 | Cabo de alimentação | 1 |
| 12 | Fio aterrado | 1 |
| 13 | Fusível | 2 |
| 14 | Manual de utilização | 1 |
| 15 | Manual de referência de manutenção | 1 |
IV. Comodidades
- Exclusivo adotar gerador de alta tensão de alta frequência de estado sólido. Esta tecnologia tem A PATENTE nos EUA.
- A mamografia mais segura a alta tensão. Existe uma bobina de ignição de raios X integrada na máquina anfitriã, linhas de alimentação de alta tensão inferiores a 25 cm.
- Braço em C rotativo isocêntrico com uma função única de regresso ao centro.
- Opcional a terceira geração importou a grade móvel.
- Modos de exposição opcionais auto/semi-auto/manual, três tipos.
- Dispositivo de saída de imagem opcional: Impressora de filme digital.
- Um total de 3 peças de grande tamanho tela LCD colorida, mesa de operação tela LCD de 8 polegadas é uma tecla de toque.
Quando é necessário algum grau de pressão para radiografia, permite-lhe pressionar a pressão adequada (até um máximo de 20 kg) e está equipado com o sistema de toque suave do MICOM Control, concebido para minimizar o desconforto do exame na gama de pressão.
• Compressão de tecido: Manual e motorizada (máx. 20 kg)
• Força de compressão e apresentação de dados de espessura
• Compressão do Micro Control
• Libertação automática
Com o sistema de controlo automático de exposição, é possível produzir imagens com uma intensidade fiável adequada para filme, ecrã ou método de radiografia. Além disso, melhora consideravelmente a conveniência da radiografia ao incorporar a função Full-AEC, que é capaz de utilizar o Auto kV.
• Tipo: Detector de estado sólido com controlo por microprocessador
• Modo AEC: AEC total (kV automático), Semi AEC (kV Select), Manual (kV, mAs Select)
• Ajuste de densidade: 16 passos de densidade
Especificações da Ampola de Raios X Alternativa
Modelo: LR01
Tamanho do ponto focal: 0.2/0.4 mm | Material alvo: Molibdénio (Mo) | Material do porto: Berílio (Be)
Unidade de ânodo de alta velocidade: 2800/1000rpm | Ângulo-alvo: 12 °/12 °
Armazenamento de calor do ânodo: 100 KJ (150 KHU) | Arrefecimento do ânodo: Arrefecimento do ar
Filtragem: Mo (0,03 mm) Al (0,5 mm)
Perguntas Frequentes (FAQ)
Qual é a principal aplicação do equipamento SMC-9800D?
É utilizado para realizar mamografias com dose baixa de raios X, permitindo detetar e diagnosticar tecidos anormais ou nódulos na mama, sendo crucial para a identificação precoce do cancro da mama.
Quais são as vantagens do gerador de raios X desta unidade?
O equipamento adota um gerador de alta tensão e alta frequência de estado sólido (tecnologia patenteada nos EUA) de 80 kHz, garantindo emissões estáveis e um diagnóstico seguro.
Como funciona o sistema de compressão confortável?
O sistema combina compressão manual e motorizada (até 20 kg) com o MICOM Control. Ele foi projetado para minimizar o desconforto e libera automaticamente o tecido após a exposição.
O que é a função AEC integrada no equipamento?
É o Controlo Automático de Exposição Inteligente. Permite ajustar de forma automática a densidade da exposição em até 16 passos diferentes para otimizar a qualidade das imagens com segurança.
Quais opções de rotação e posicionamento o braço em C oferece?
O braço em C rotativo isocêntrico tem uma amplitude de rotação de 90° a -90°, movimento vertical de 590 mm e possui uma tecla exclusiva de retorno automático ao centro.
