| Modelo do produto | LL1GBQ20-Q | LL1GBQ24-Q | LL1GBQ28-Q | LL1GBQ32-Q | LL1GBQ36-Q | LL1GBQ50-Q | |
| Tipo de gás/pressão nominal (Pa) | Gás natural (12 T)/2000 (Pa) | ||||||
| Carga térmica nominal de água sanitária (kW) | 20 | 24 | 28 | 32 | 36 | 50 | |
| Carga térmica nominal máxima/mínima de aquecimento (kW) | 20.0/5.0 | 24.0/6.0 | 28.0/7.0 | 32.0/8.0 | 36.0/9.0 | 50.0/12.5 | |
| Potência térmica nominal máxima/mínima de aquecimento (kW) | 19.8/4.8 | 23.8/5.7 | 27.7/6.6 | 31.7/7.6 | 35.6/8.6 | 49.5/12.0 | |
| Potência de aquecimento nominal máxima/mínima com condensação (kW) | 20.8/5.2 | 25.4/6.3 | 28.8/7.3 | 33.3/8.3 | 37.4/9.4 | 52.0/13.0 | |
| Classe de emissões de NOx | Classe 5 | ||||||
| Classe de eficiência energética | Classe 1 | ||||||
| Natureza da fonte de alimentação | ~ 220 V/50 Hz | ||||||
| Potência elétrica de carga térmica mínima (W) | 150 | 180 | 320 | ||||
| Estado de espera, alimentação elétrica (W) | 5 | ||||||
| Classe à prova de água | IPX4 | ||||||
| Tipo de proteção contra choques elétricos | Class I | ||||||

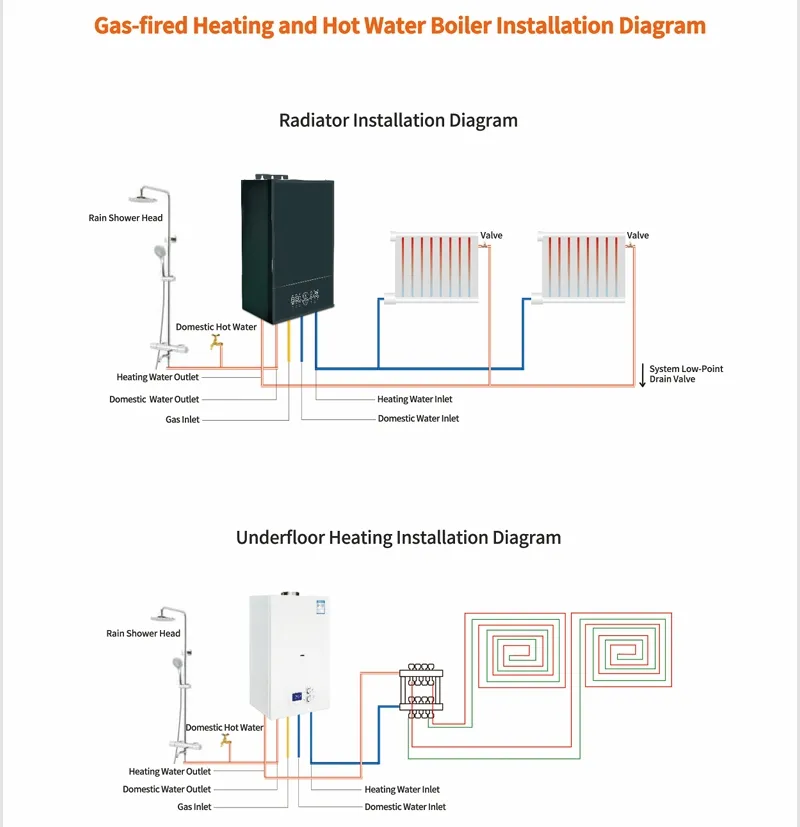

| Sistema de aquecimento | Intervalo de definição da temperatura da água (℃) | Radiador: 30-80 | Aquecimento do piso: 30-60 | |||||
| Área de aquecimento de referência (m²) | 70-140 | 80-180 | 120-220 | 160-260 | 200-300 | 250-380 | |
| Cabeça da bomba de água (m) | 5 | 7 | 7x2 unidades | ||||
| Pressão da água aplicável (MPa) | 0.05-0.3 | ||||||
| Capacidade do tanque de expansão (L) | 6 | 12 | |||||
| Pressão inicial do tanque (MPa) | 0.1 | ||||||
| Modo de circulação | Circulação forçada de tipo fechado | ||||||
| Sistema sanitário | Saída de água a ΔT 25 ℃ (kg/min) | 10 | 12 | 14 | 16 | 18 | 25 |
| Intervalo de definição de temp. (℃) | 30-60 | ||||||
| Pressão da água aplicável (MPa) | 0.03-0.6 | ||||||
| Taxa de fluxo de arranque/paragem (L/min) | 2.5/2.0 | ||||||

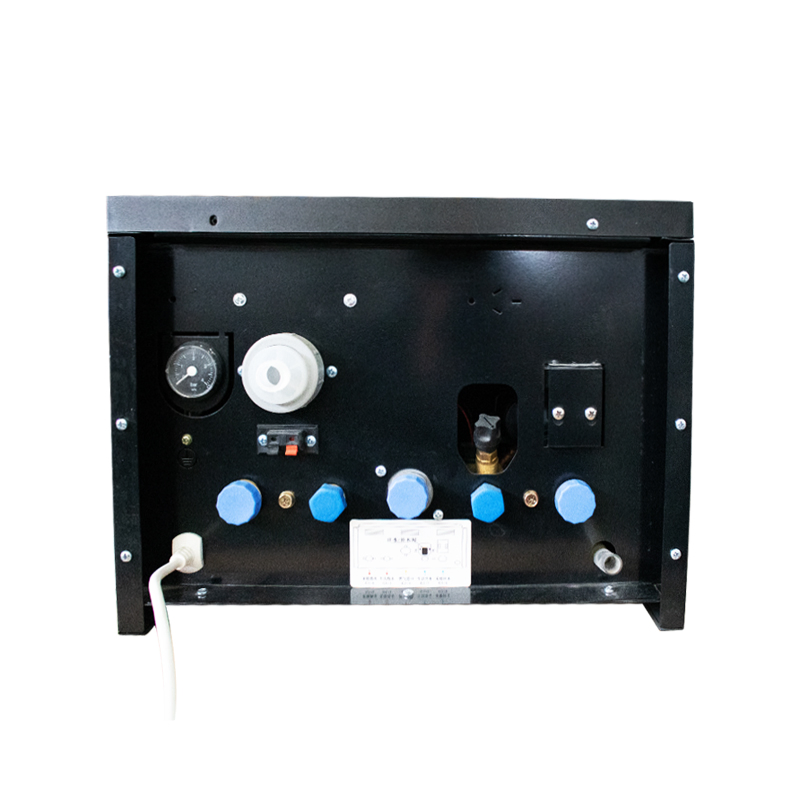

| Tamanho da ligação | 20 kW; conexões de aquecimento e gás: G3/4; conexão sanitária de água: G1/2 50kW; conexões sanitárias de água e gás: G3/4; conexão de aquecimento: G1 |
||||||
| Especificação do cano de chaminé | 20-36kW: Tubo coaxial de parede dupla Φ60- Φ100/1m; 50kW: Tubo coaxial de parede dupla Φ80- Φ120/1m | ||||||
| Peso líquido (kg) | 32.8 | 33 | 35 | 36 | 39.5 | 55 | |
| Ruído de funcionamento normal (dB) | Menos de 45 | ||||||
| Método de escape | Tipo 1G alimentação de ar forçado | ||||||
| Método de ignição | Ignição automática por impulsos | ||||||
| Método de controlo da temperatura | Regulação proporcional ao gás | ||||||
| Dimensões gerais do produto (mm) | 740 x 410 x 300 | 800 x 500 x 400 | |||||
| Os parâmetros acima indicados destinam-se apenas a referência e os parâmetros específicos devem ser prevaridos de acordo com a placa de características. | |||||||
| Item | Descrição |
|---|---|

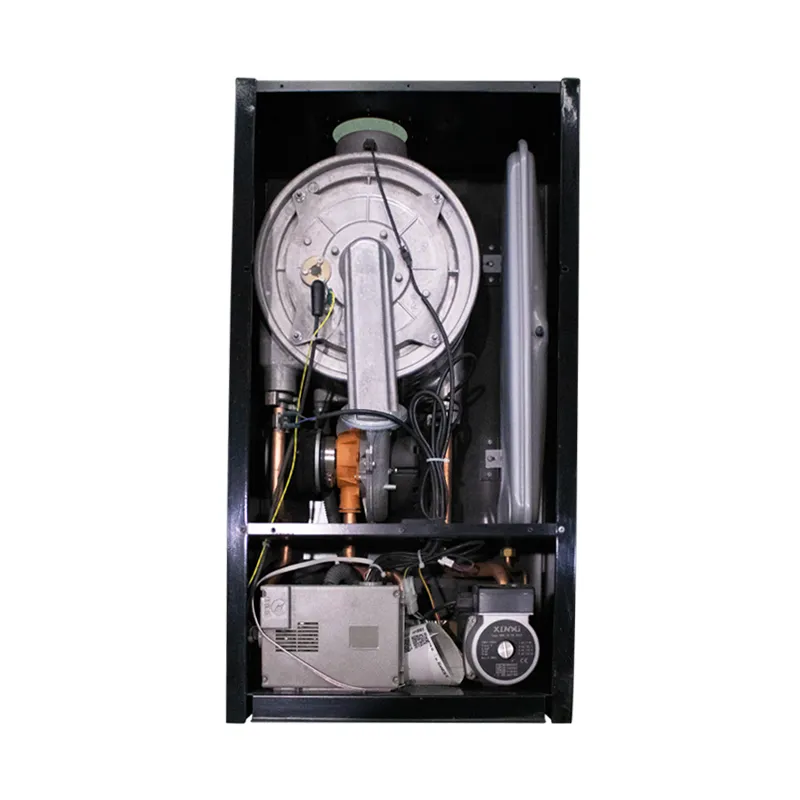

| Tipo de permutador de calor | Permutador de calor da placa |

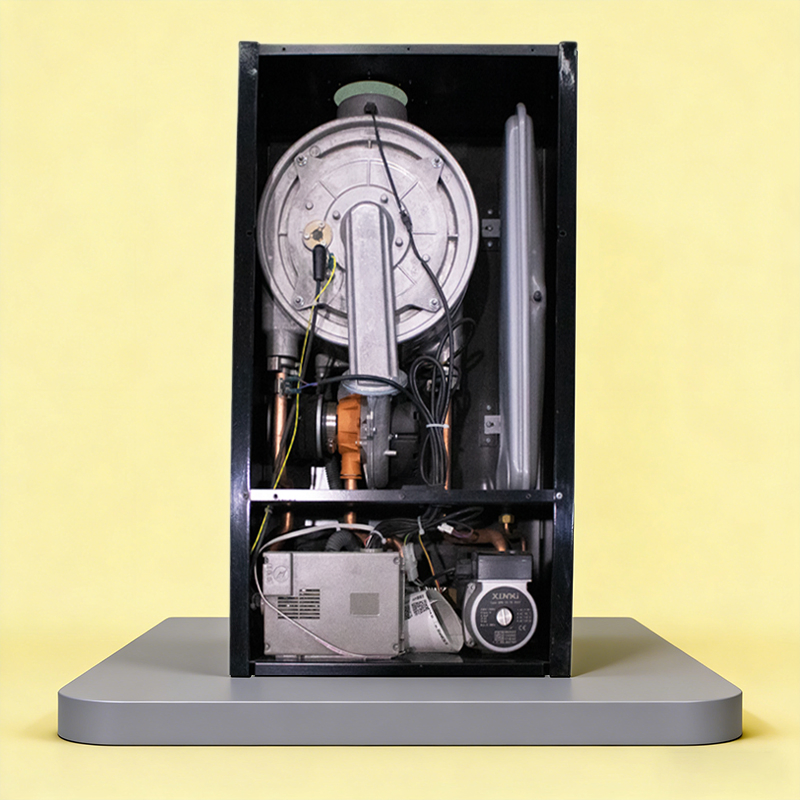

| Categoria do produto | Caldeira de gás de condensação pré-mistura cheia |
| Gama de potência | 20 / 24 / 28 / 32 / 36 / 50 kW |

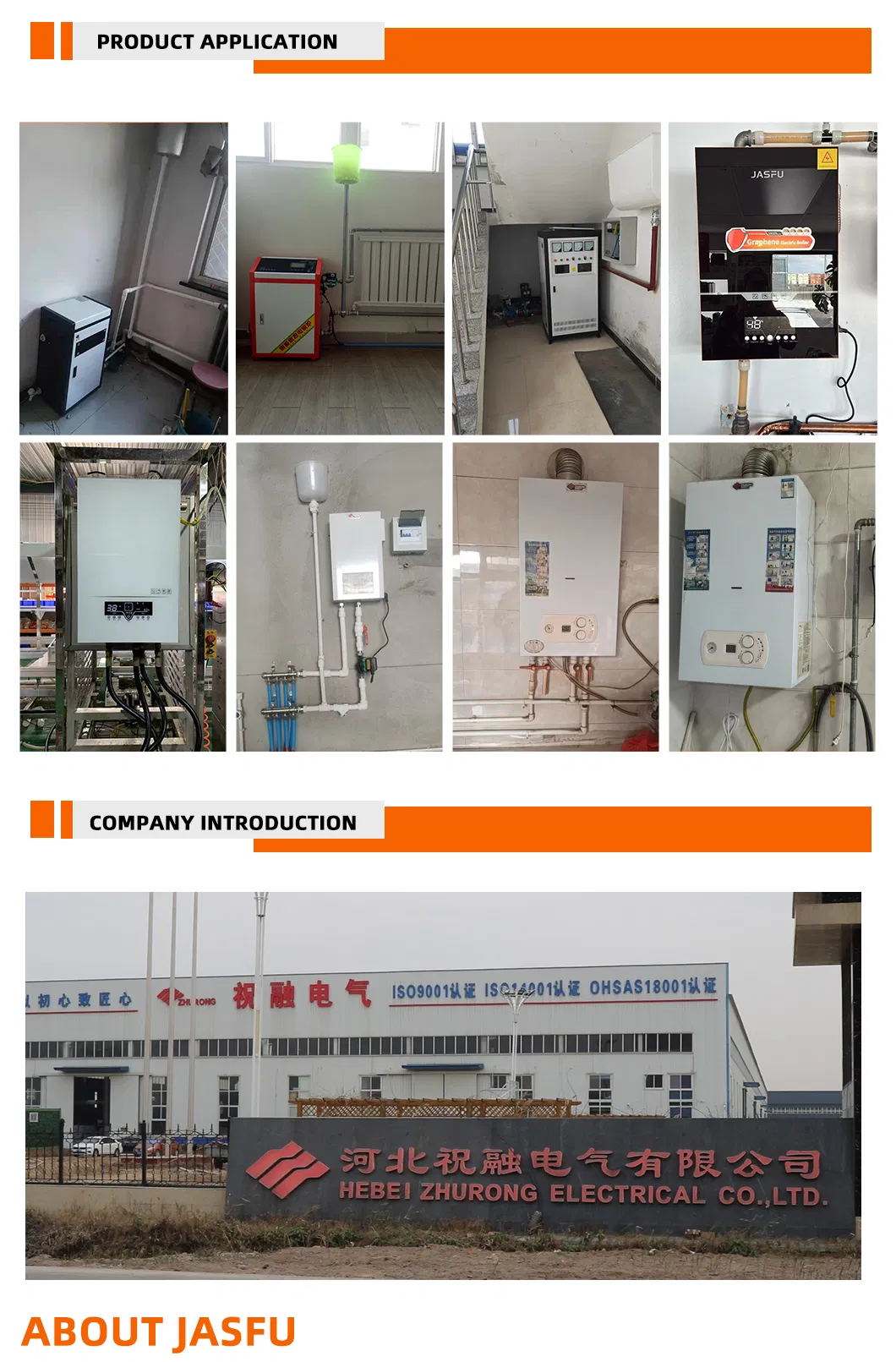

| Aplicação | Aquecimento e água quente doméstica instantânea |
| Tipo de instalação | Caldeira de condensação de fixação na parede |
| Tipo de gás | Gás natural / GPL |
